04 企业服务总线使用指南/4.2 开发门户/4.2.2 API管理/4.2.2.1 API注册/API创建

API创建 ​

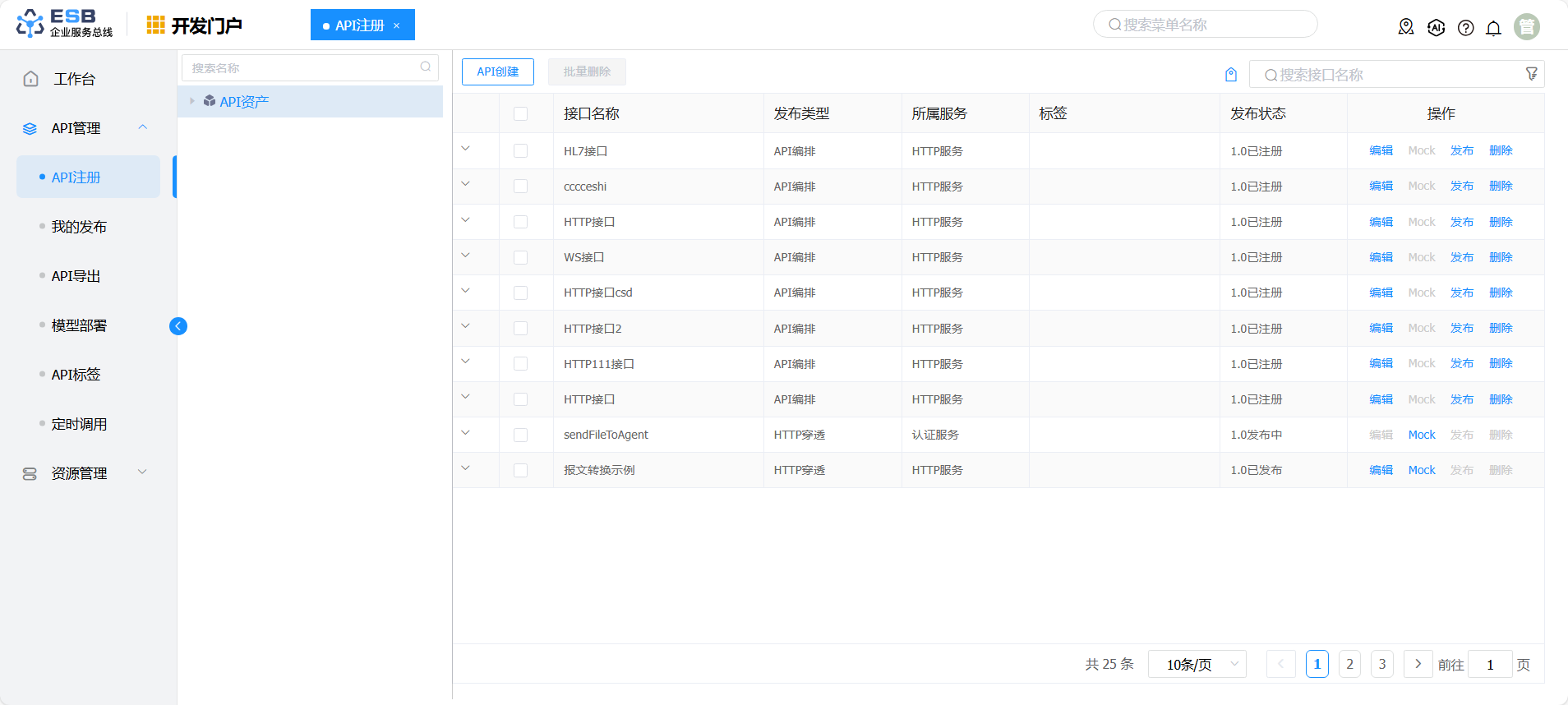

  1. 开发人员登录系统，进入开发门户，点击菜单“API管理”>“API注册”，打开API注册管理界面，左侧显示组织树结构（包括域、系统、服务），右侧显示已创建的API列表。

    4.2.2.1-1

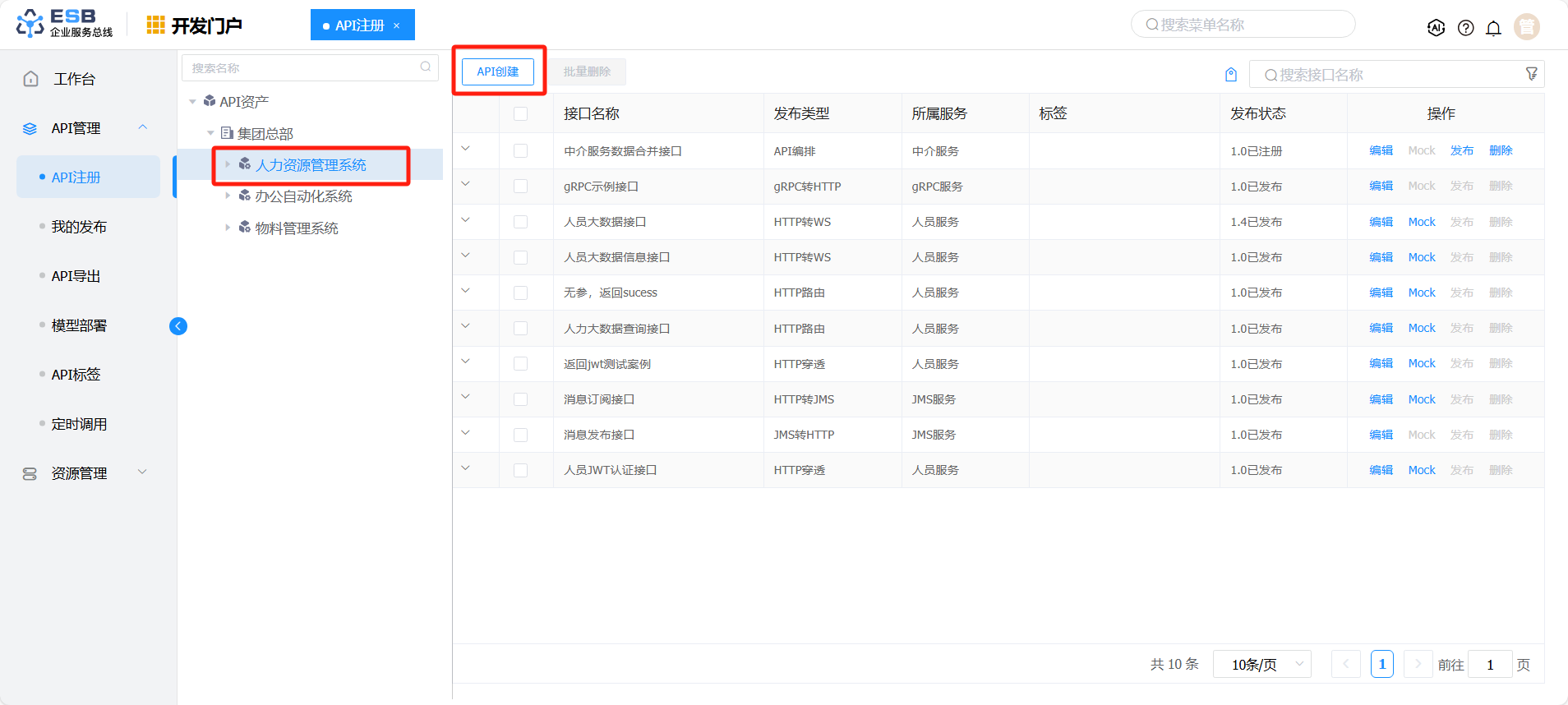

  2. 在“API注册”界面，选择左侧组织树中API所属节点，再点击“API创建”按钮，打开创建API类型选择界面。

    4.2.2.1-2

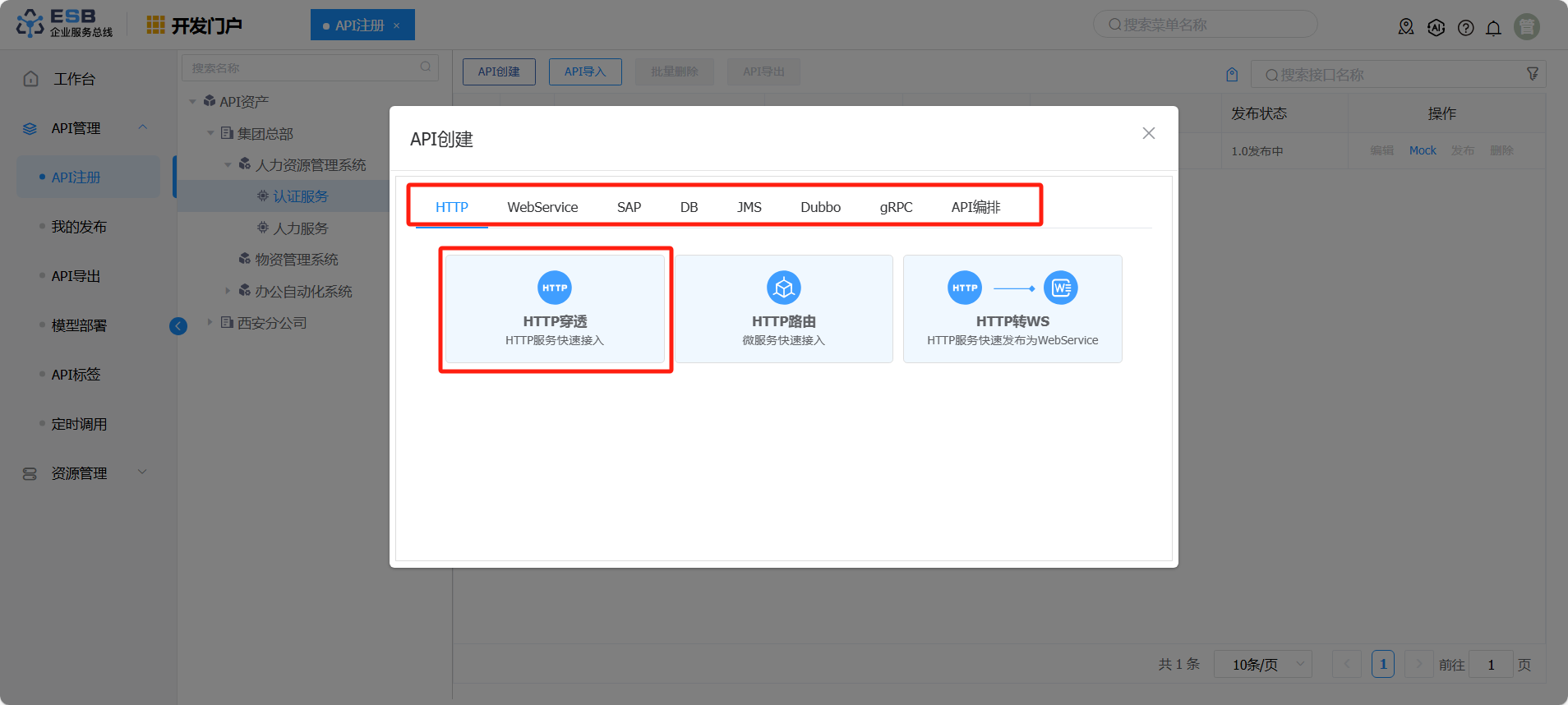

  3. 选择所要创建API类型（HTTP、WebService、SAP、DB、JMS、Dubbo、gRPC、API编排）及场景。

    4.2.2.1-3

  4. 选择创建接口的类型及场景后，参考具体场景对应章节，完成API创建。

    场景参考章节
    HTTP2.1 HTTP服务
    WebService2.2 WebService服务
    SAP2.3 SAP服务
    DB2.4 DB服务
    JMS2.5 JMS服务
    Dubbo2.6 Dubbo服务
    gRPC2.7 gRPC服务
    API编排2.8 API编排

API编辑 ​

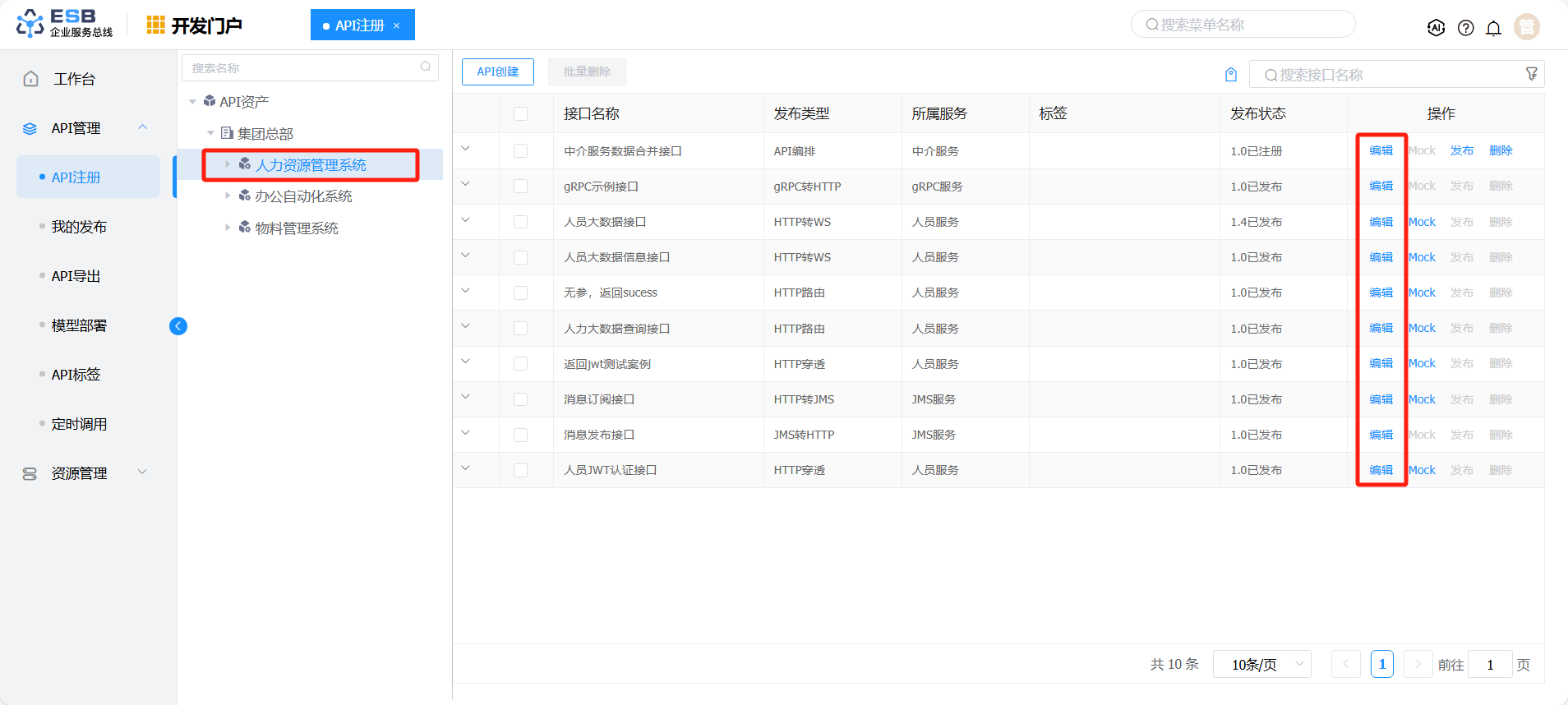

  1. “API注册”页面，选择左侧组织树中API所属节点，点击API记录操作列“编辑”按钮，进入API编辑界面。

    4.2.2.1-4

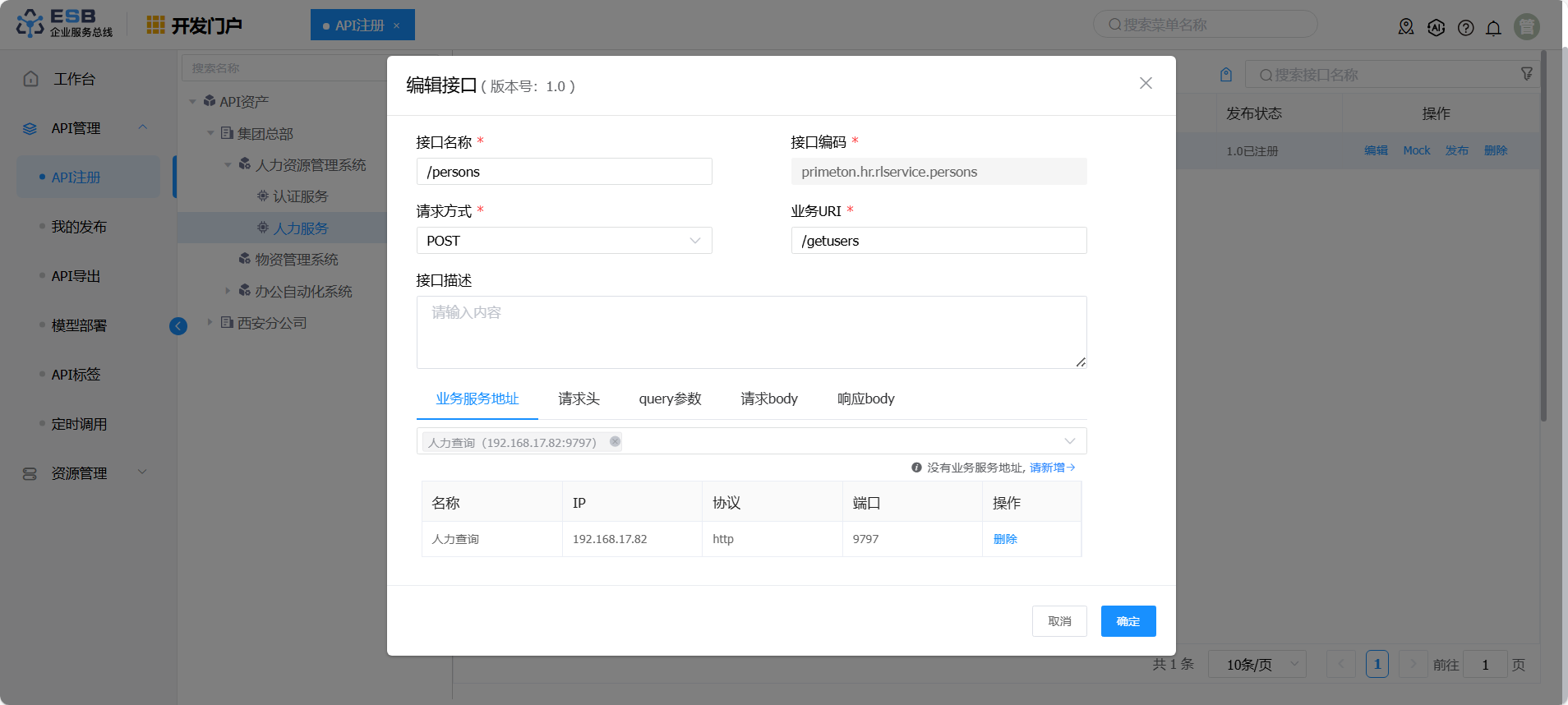

  2. 在“API编辑界面”中，参考相应场景的参考说明，完成API更新，点击“确定”按钮保存更新数据。

    4.2.2.1-5

API删除 ​

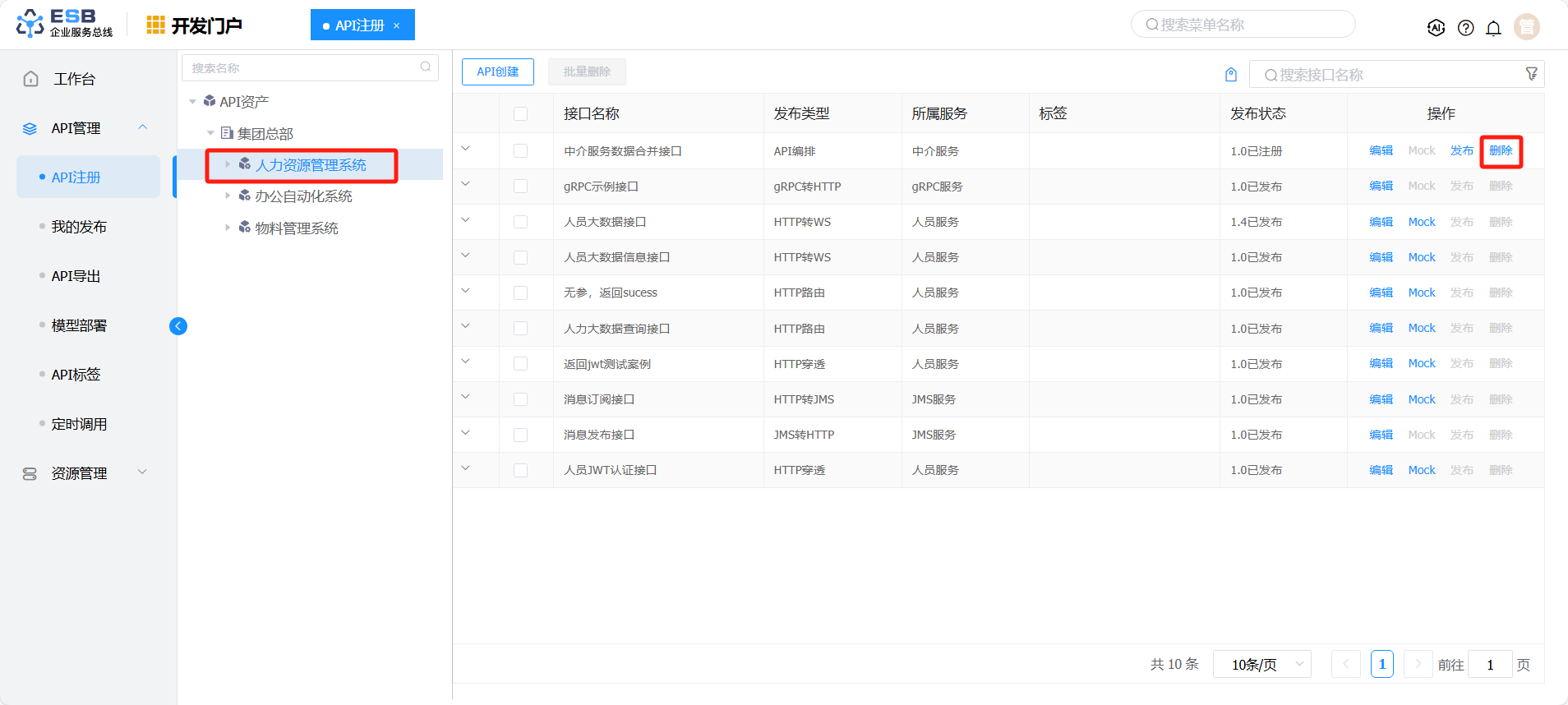

  1. “API注册”页面，选择左侧组织树中API所属节点，点击API记录操作列的“删除”按钮，弹出删除确认界面。

    4.2.2.1-6

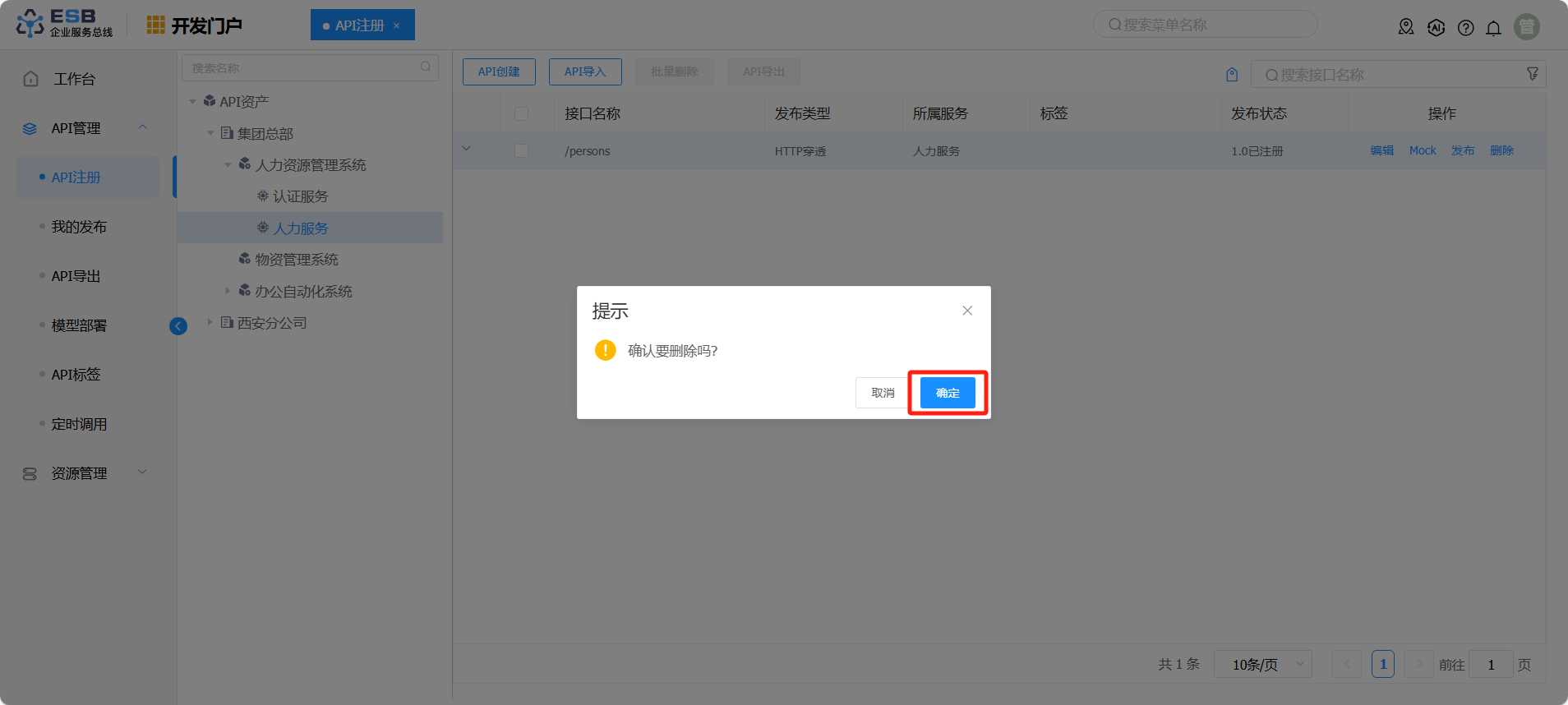

  2. 点击“确定”按钮，删除API记录。

    4.2.2.1-7

API发布 ​

  1. “API注册”页面，选择左侧组织树中API所属节点，点击API记录操作列的“发布”按钮，弹出API发布界面。

    4.2.2.1-8

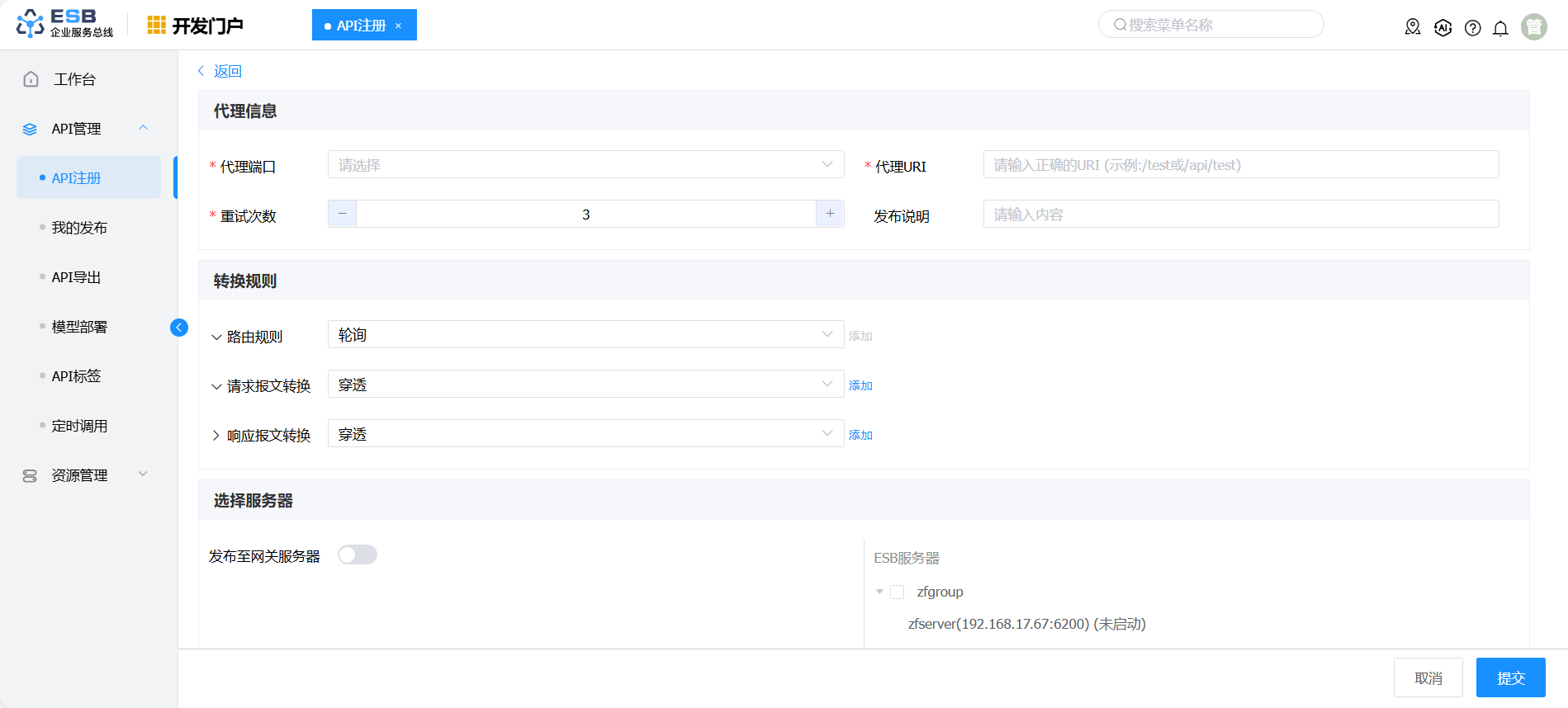

  2. 参考API发布字段说明表格，完成API发布信息填写，点击“确定”按钮，完成API发布。

    4.2.2.1-9

    参数说明
    代理端口ESB代理API接口的端口
    代理URIESB代理API接口的URL，比如：/test或/api/test
    重试次数重试次数
    发布说明该接口发布说明
    路由规则根据条件判断是否对请求进行路由转发，可选“轮询”或“自定义”，选择“自定义”请参考“路由规则参数说明表”，完成参数填写
    请求报文转换对请求报文格式进行转换，可选“穿透”、“XML转JSON”、“JSON转XML”，请参考“请求报文转换参数说明表”，完成参数填写
    响应报文转换对响应报文格式进行转换，可选“穿透”、“XML转JSON”、“JSON转XML”，请参考“响应报文转换参数说明表”，完成参数填写
    发布至网关服务器是否将该接口发布至网关服务器
    ESB服务器选择ESB服务器组，发布接口

    路由规则参数说明表:

    参数说明
    参数类型参数位置，可选“请求头”，“客户端IP”、“报文体”
    参数名参数名称
    条件参数操作类型，“等于”、“不等于”、“包含”、“不包含”
    参数值比对的参数值
    目标端点选择路由的目标端点
    操作删除：删除该记录

    请求报文转换参数说明表:

    参数说明
    字段类型转换报文所在位置，可选”报文体”、“请求头“
    字段名称字段名称
    新字段名称替换的新字段名称
    字段赋值字段值
    value是否是变量字段赋值的字段值是否是变量的名称，”是“、”否“
    操作删除：删除该记录

    响应报文转换参数说明表:

    参数说明
    字段类型转换报文所在位置，可选”报文体”、“请求头“
    字段名称字段名称
    新字段名称替换的新字段名称
    字段赋值字段值
    value是否是变量字段赋值的字段值是否是变量的名称，”是“、”否“
    操作删除：删除该记录

API Mock测试 ​

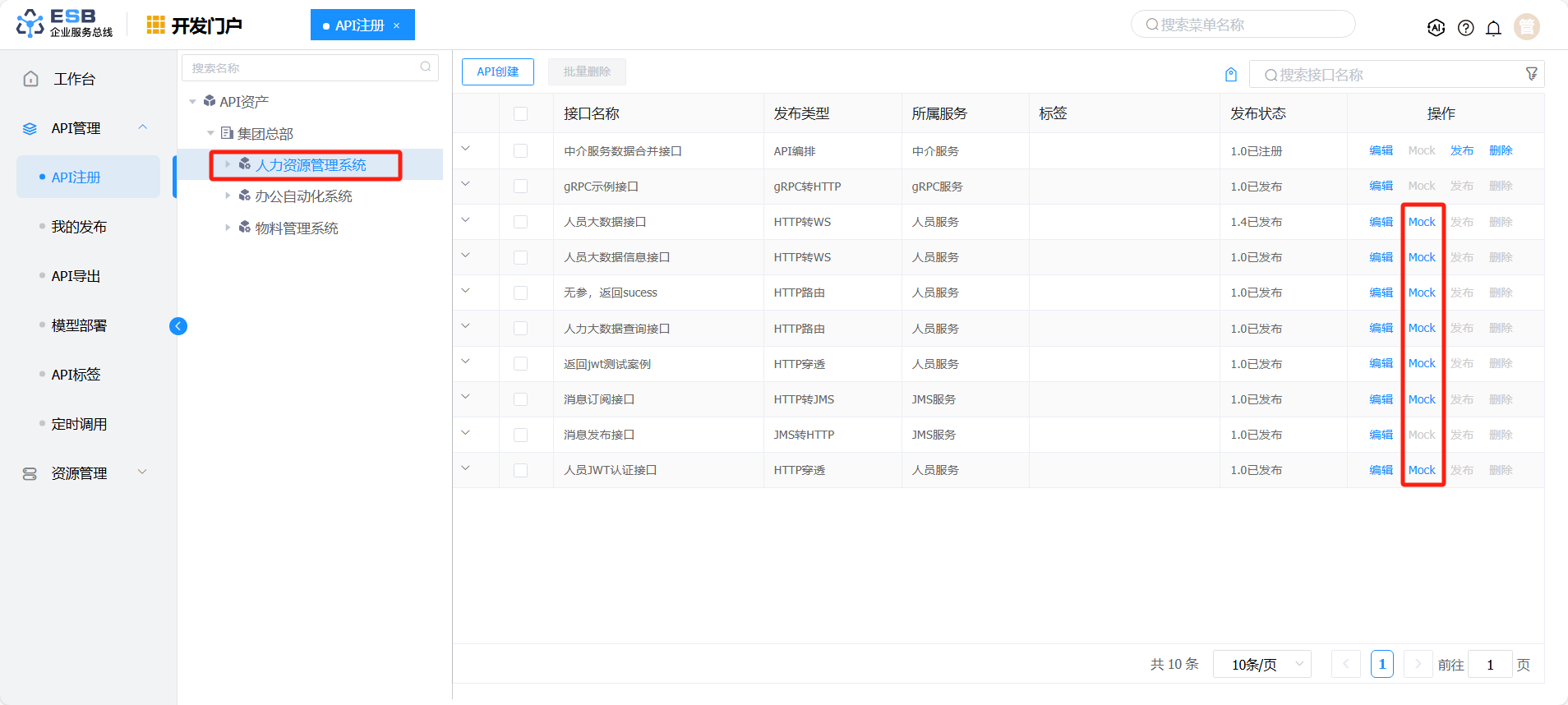

  1. “API注册”页面，选择左侧组织树中API所属节点，点击API记录操作列的“Mock”按钮，进入API Mock界面。

    4.2.2.1-10

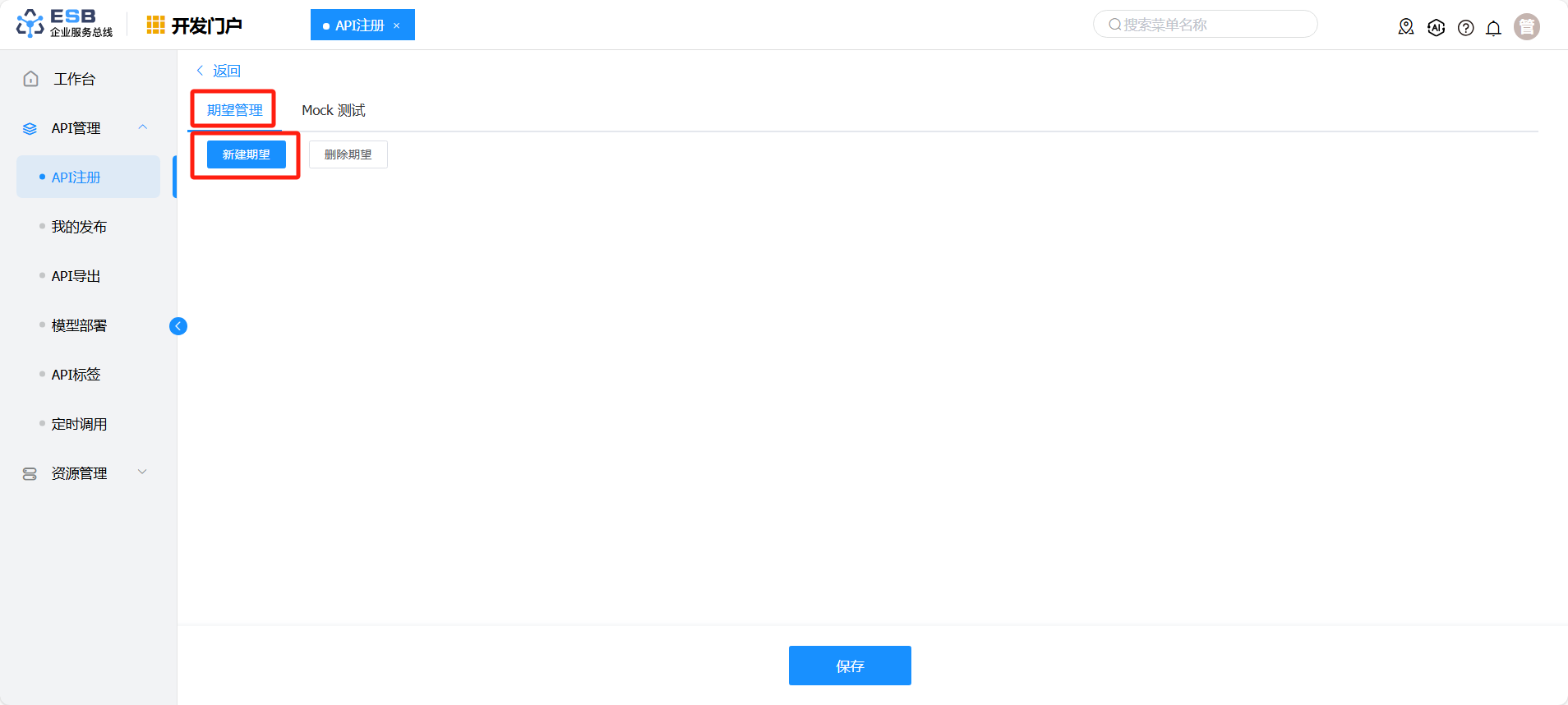

  2. 在“Mock 操作”界面，进入“期望管理”页签，点击“新建期望”按钮，弹出新建期望页面。

    4.2.2.1-11

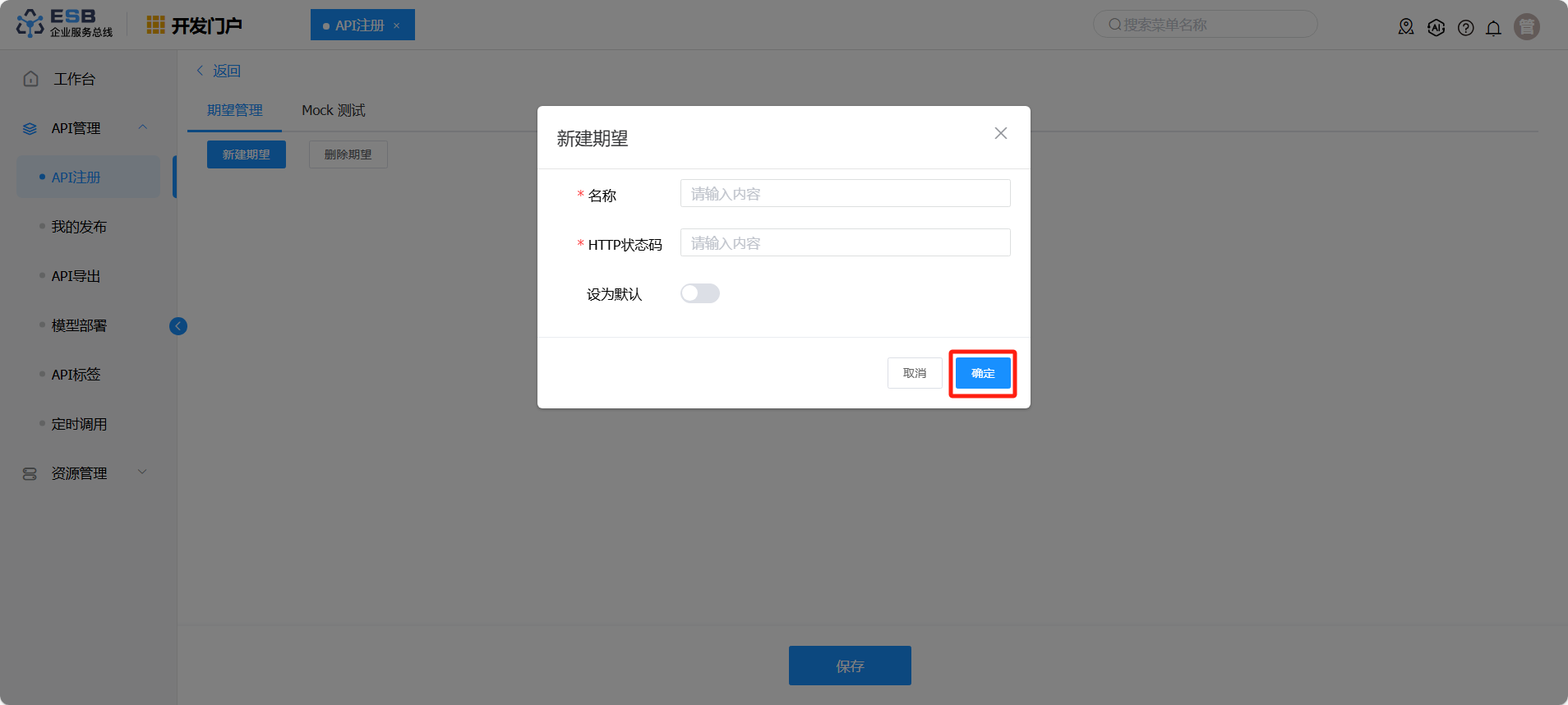

  3. 在“新建期望”页面，参考参数说明表格完成字段填写，点击“确定”按钮，完成期望数据保存。

    4.2.2.1-12

    参数说明
    名称期望名称
    HTTP状态码期望业务接口返回的HTTP状态码
    设为默认设置该期望为默认期望

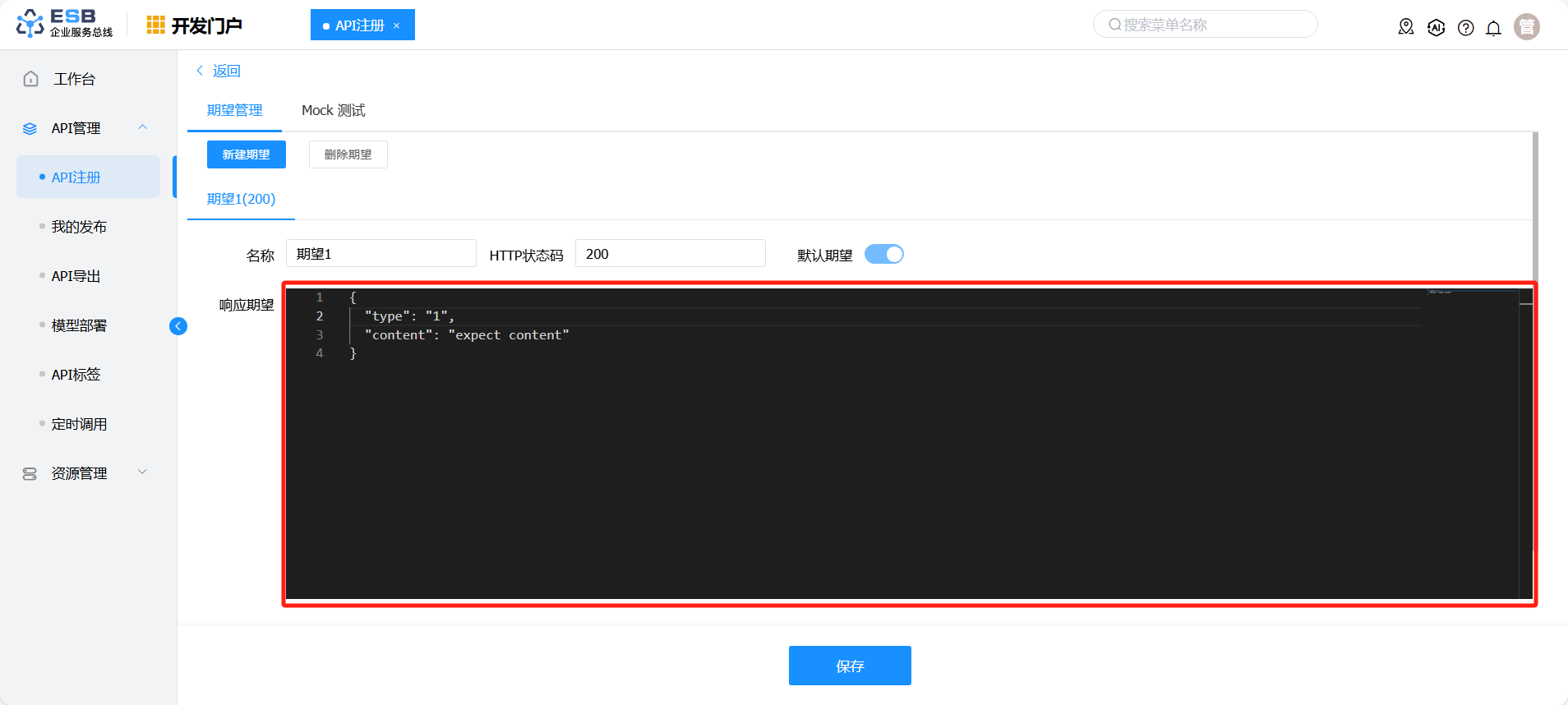

  4. 填写该期望返回的响应数据，点击“保存”按钮，保存期望数据。

    4.2.2.1-13

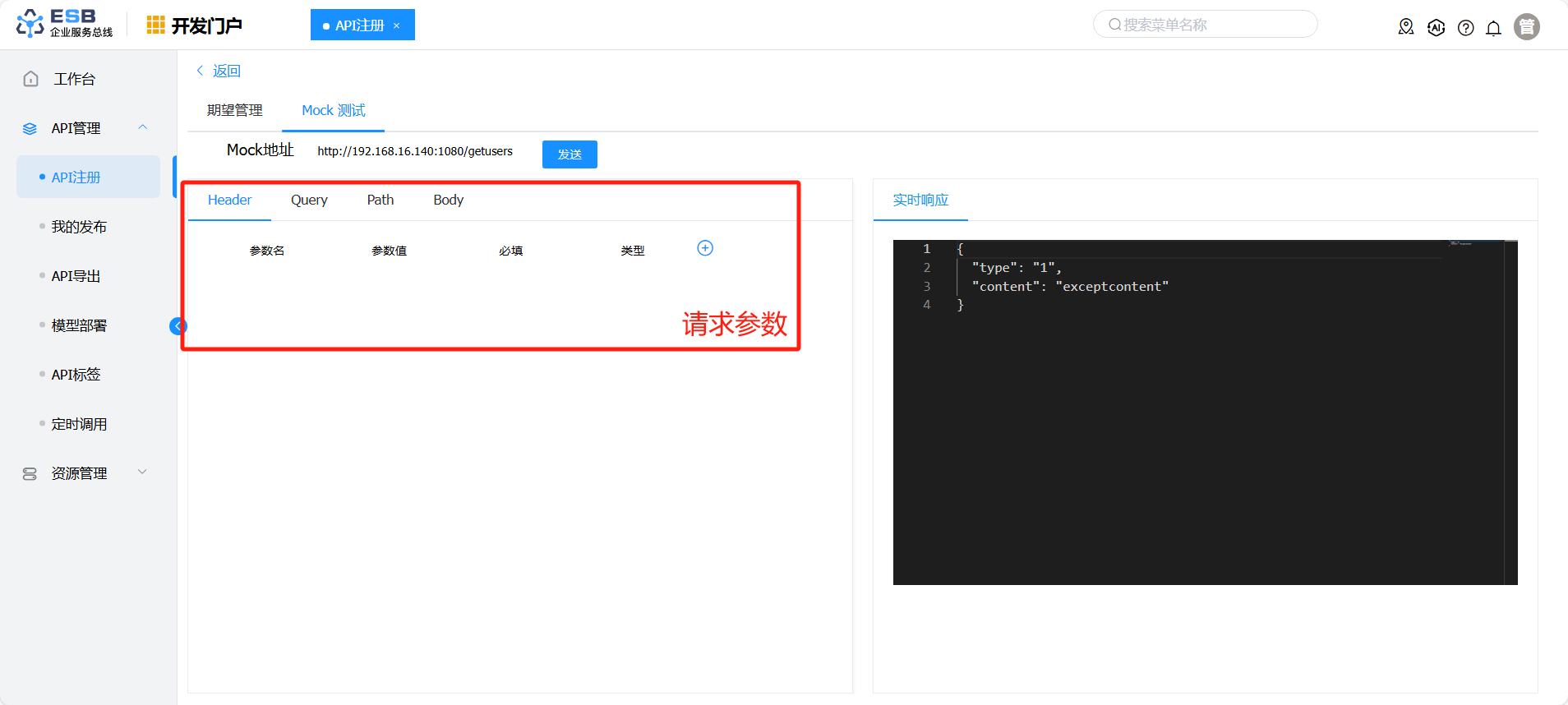

  5. 在“Mock 操作”界面，进入“Mock 测试”页签，填写请求参数，点击“发送”按钮，进行测试，测试结果将在“实时响应”窗口展示，测试结果与期望设置相同。

    4.2.2.1-14

API导入 ​

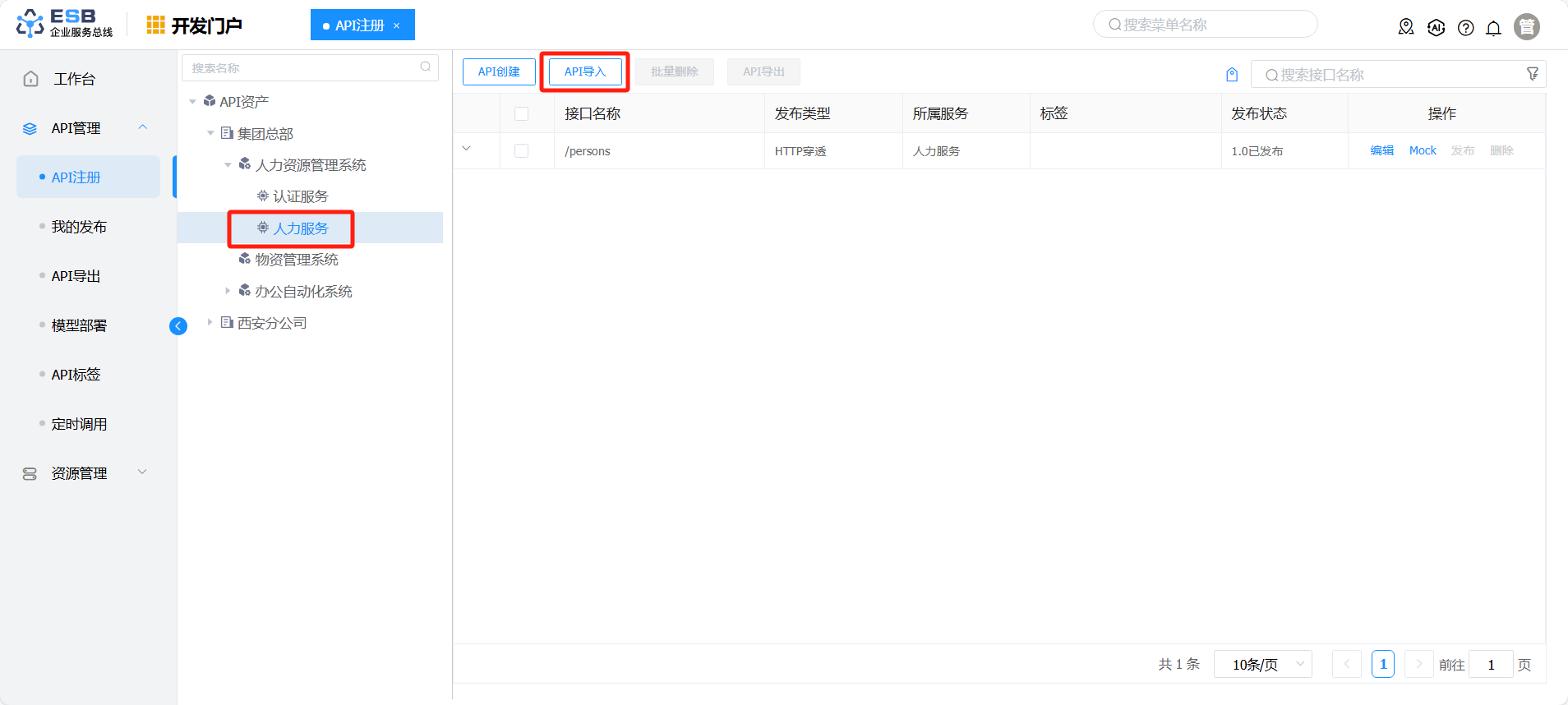

  1. 在“API注册”界面，选择左侧组织树中API所属节点，再点击“API导入”按钮，打开API导入界面。

    4.2.2.1-15

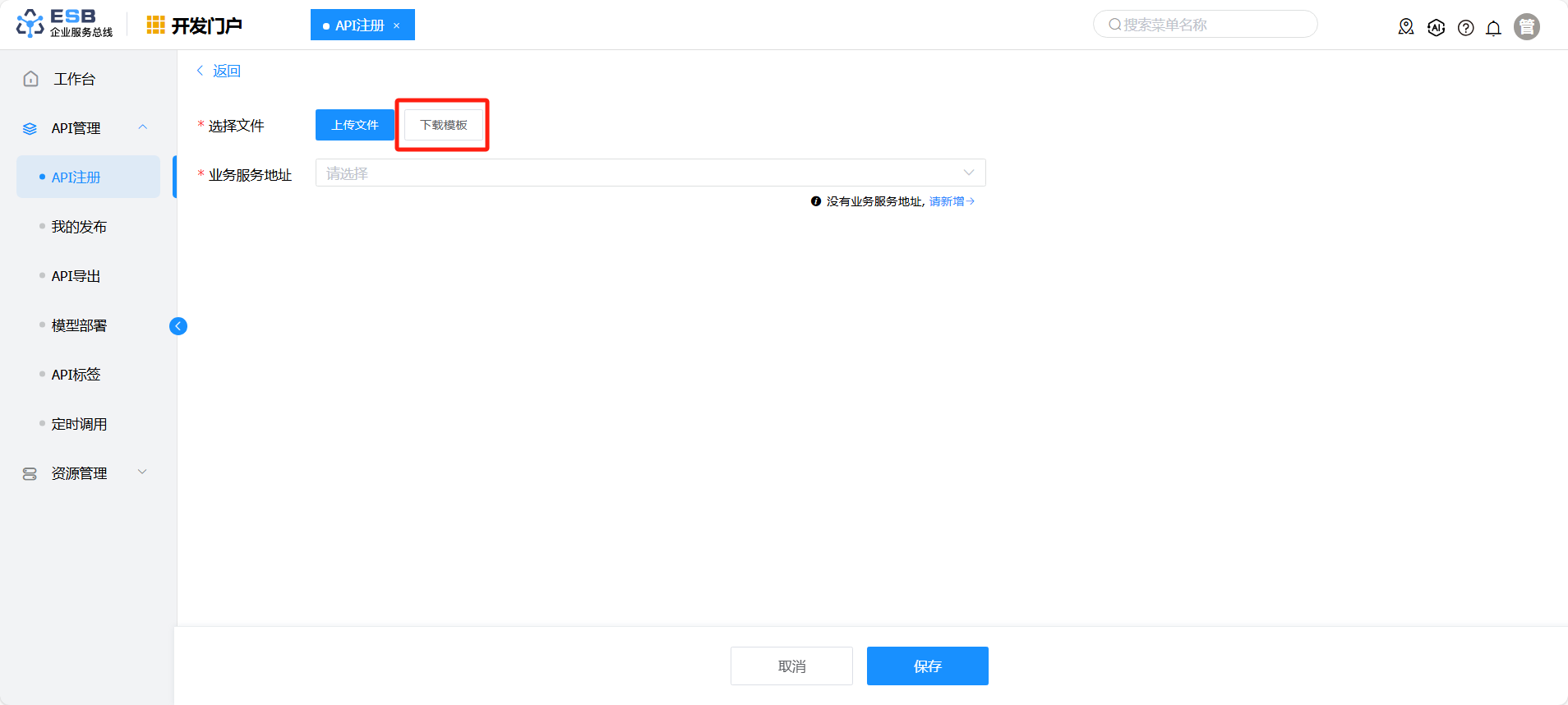

  2. 在“API导入”界面，点击“下载模板”按钮，下载API模板。

    4.2.2.1-16

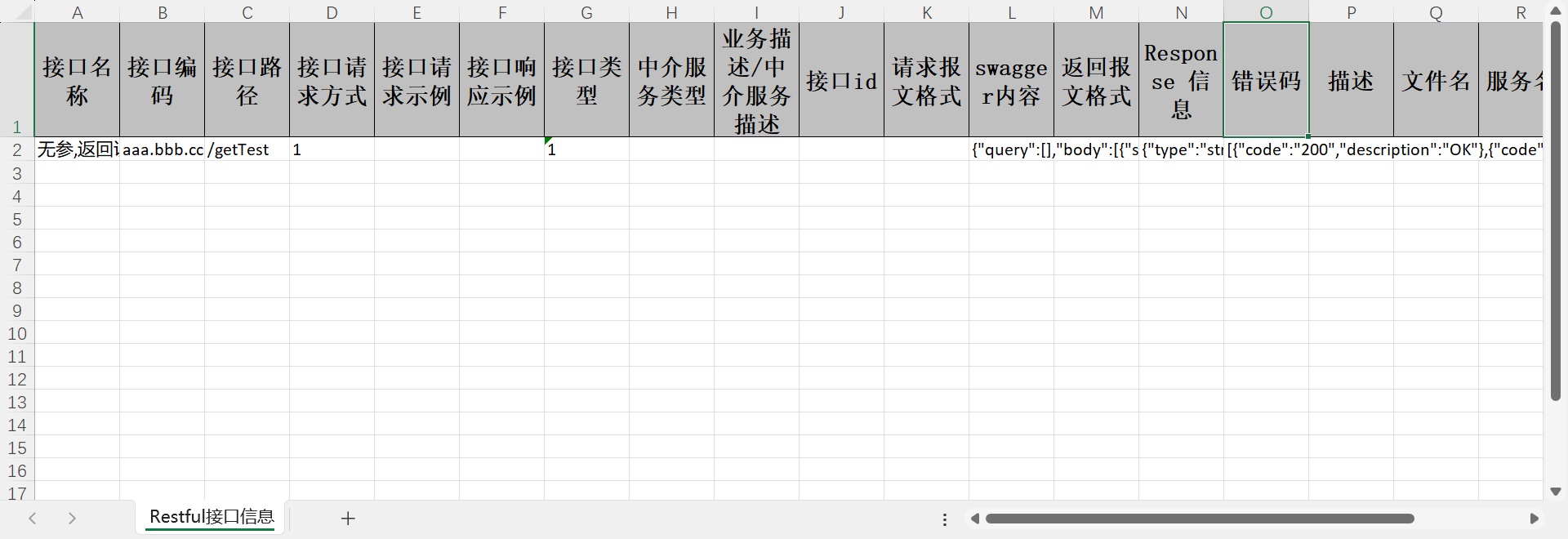

  3. 修改下载的API模板。

    4.2.2.1-17

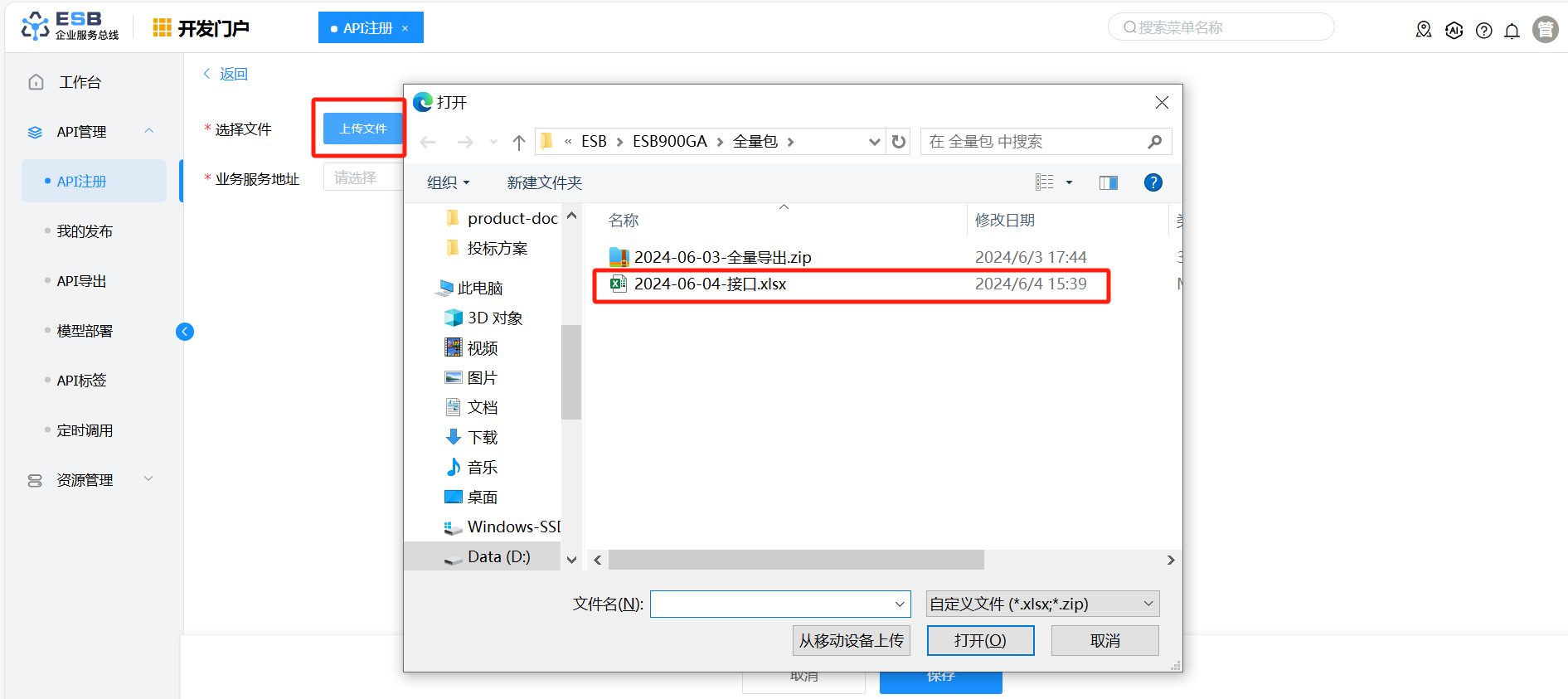

  4. 在“API导入”界面，点击“上传文件”按钮，选择上一步骤修改的模板文件，点击“打开”按钮，上传数据文件。

    4.2.2.1-18

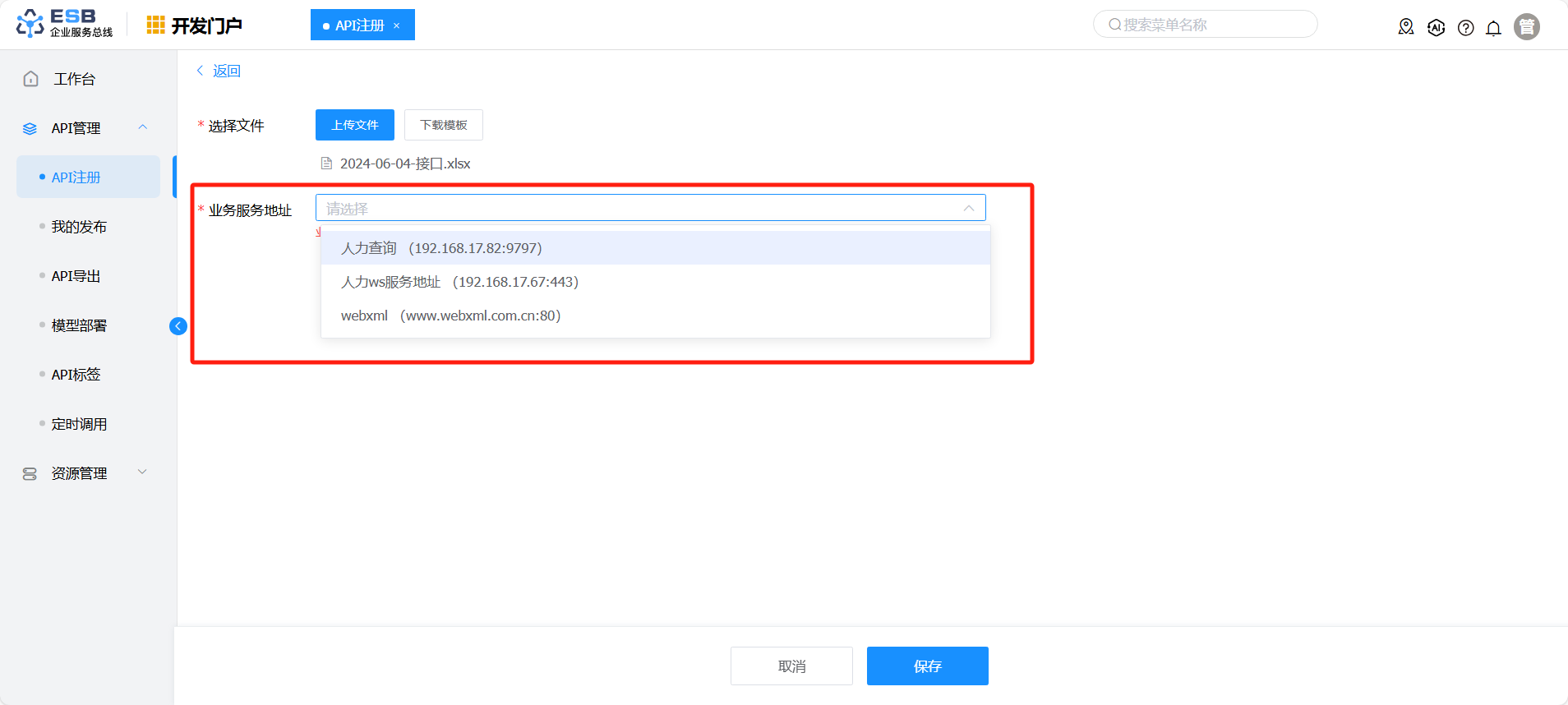

  5. 填写“业务服务地址”，点击“保存”按钮，保存API信息。

    4.2.2.1-19

API批量删除 ​

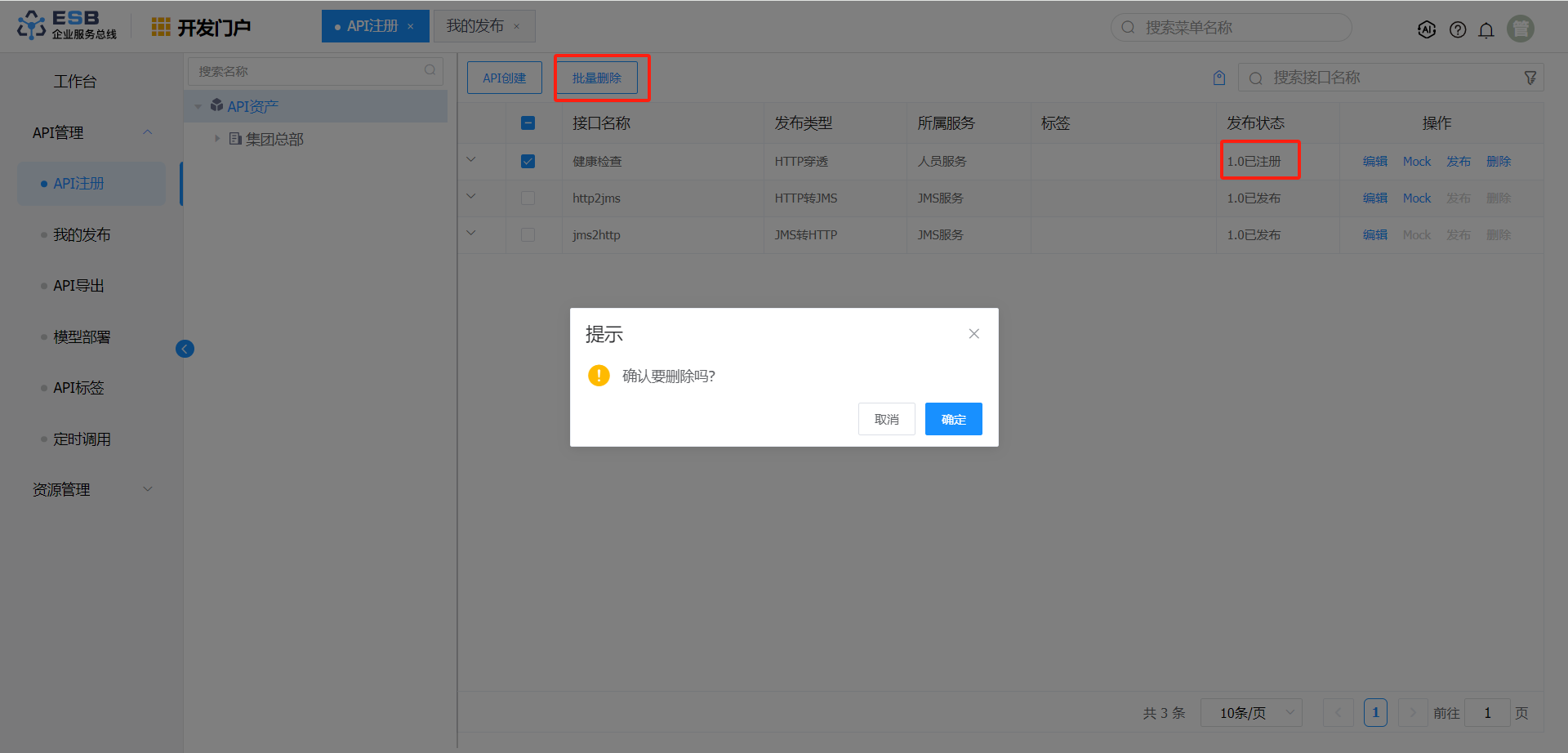

  1. 在“API注册”界面，选择左侧组织树中API所属节点，选中需要删除的API接口，点击“批量删除”按钮，弹出删除确认界面 (已发布接口需取消发布并删除发布记录后才能删除，待发布的接口需在我的发布菜单栏删除发布记录后才能删除)。

    发布状态批量删除条件
    已注册可直接删除
    待发布需在我的发布菜单栏删除发布记录后才能删除
    已发布需在我的发布菜单栏取消发布并删除发布记录后才能删除

添加API标签 ​

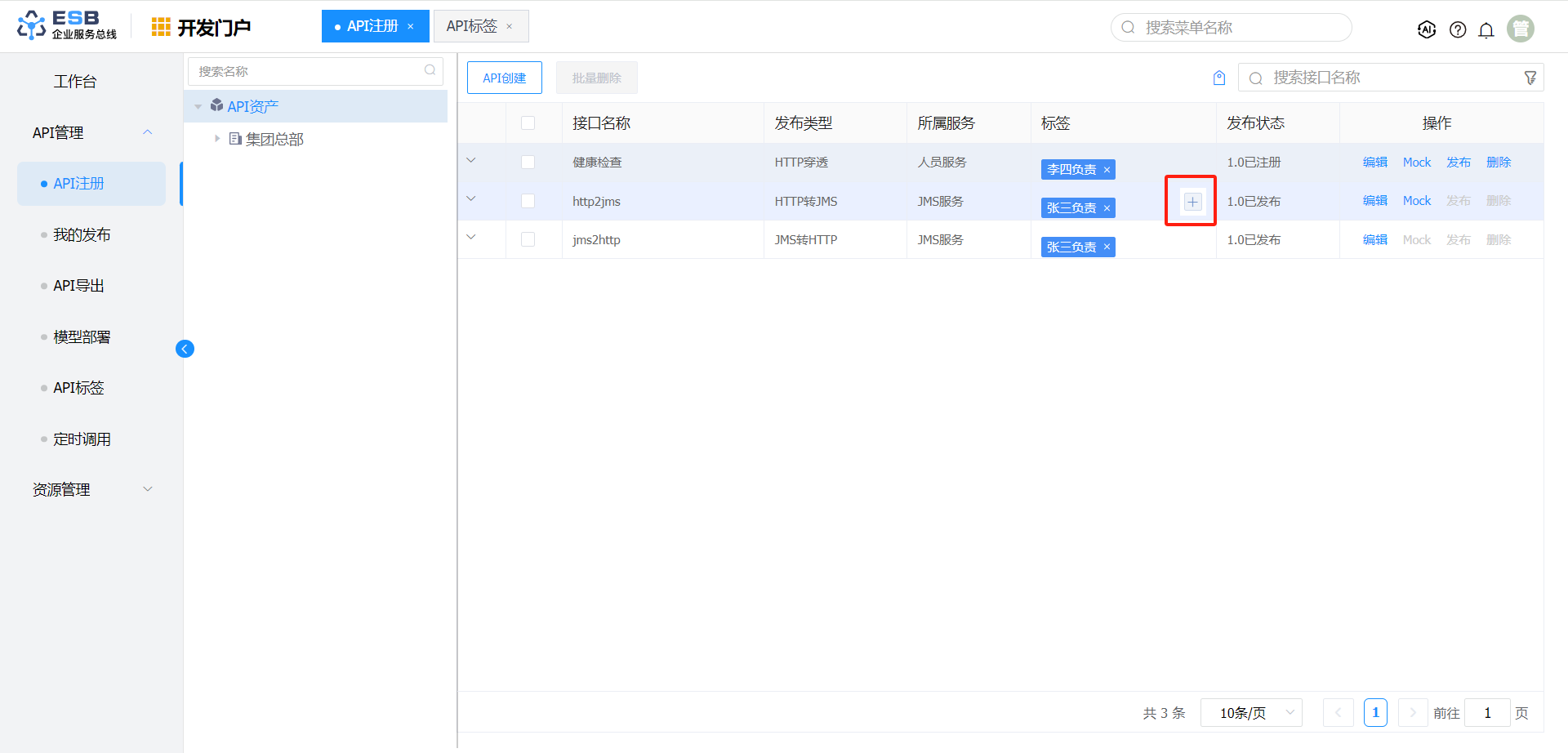

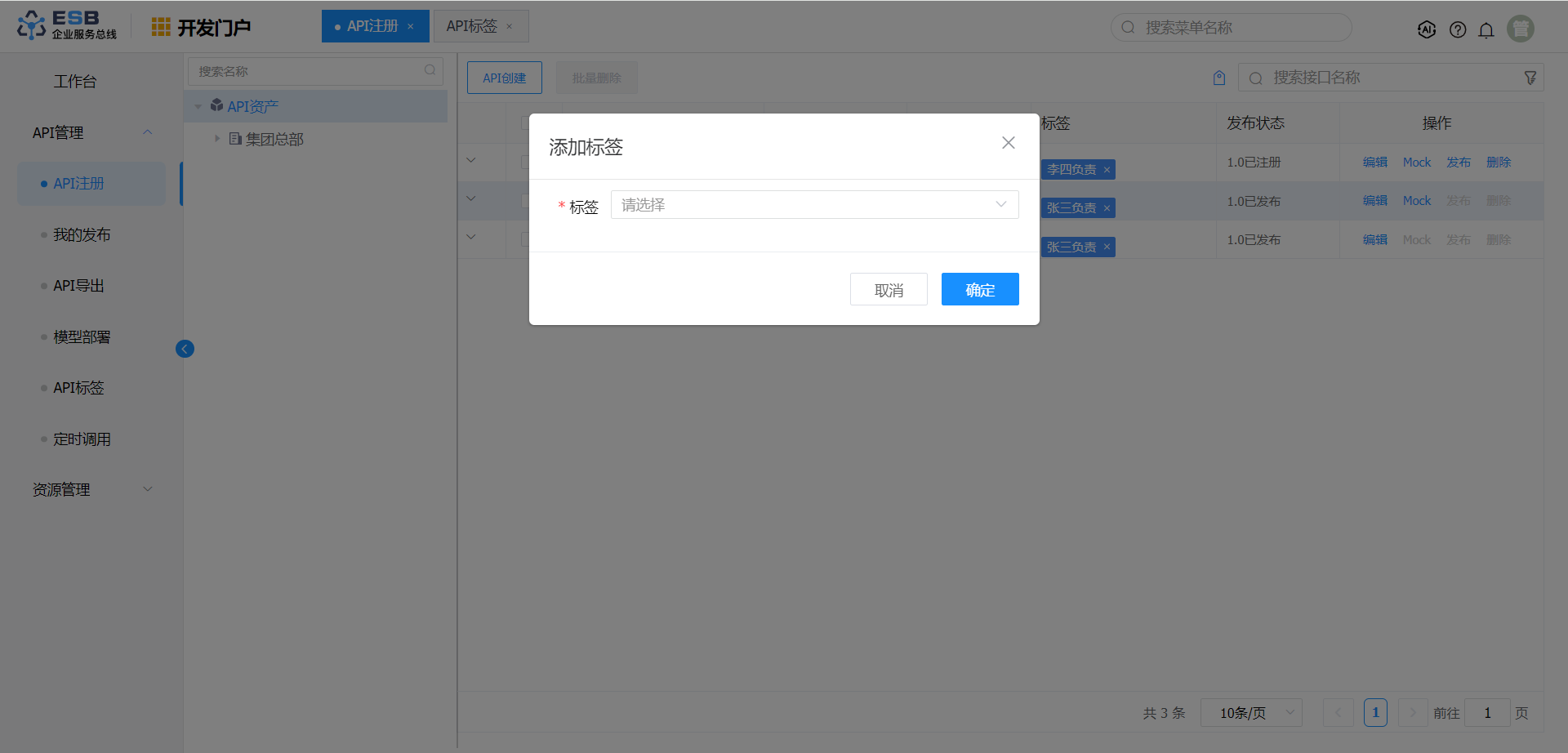

  1. 在“API注册”界面，选择左侧组织树中API所属节点，鼠标悬浮在标签栏，将显示 + 号，点击 + 号，打开”添加标签”页面。”API标签”相关可参考4.2.2.5 API标签。

  2. 选择需要为接口添加的标签，点击“确定”保存标签信息。

根据标签查询API ​

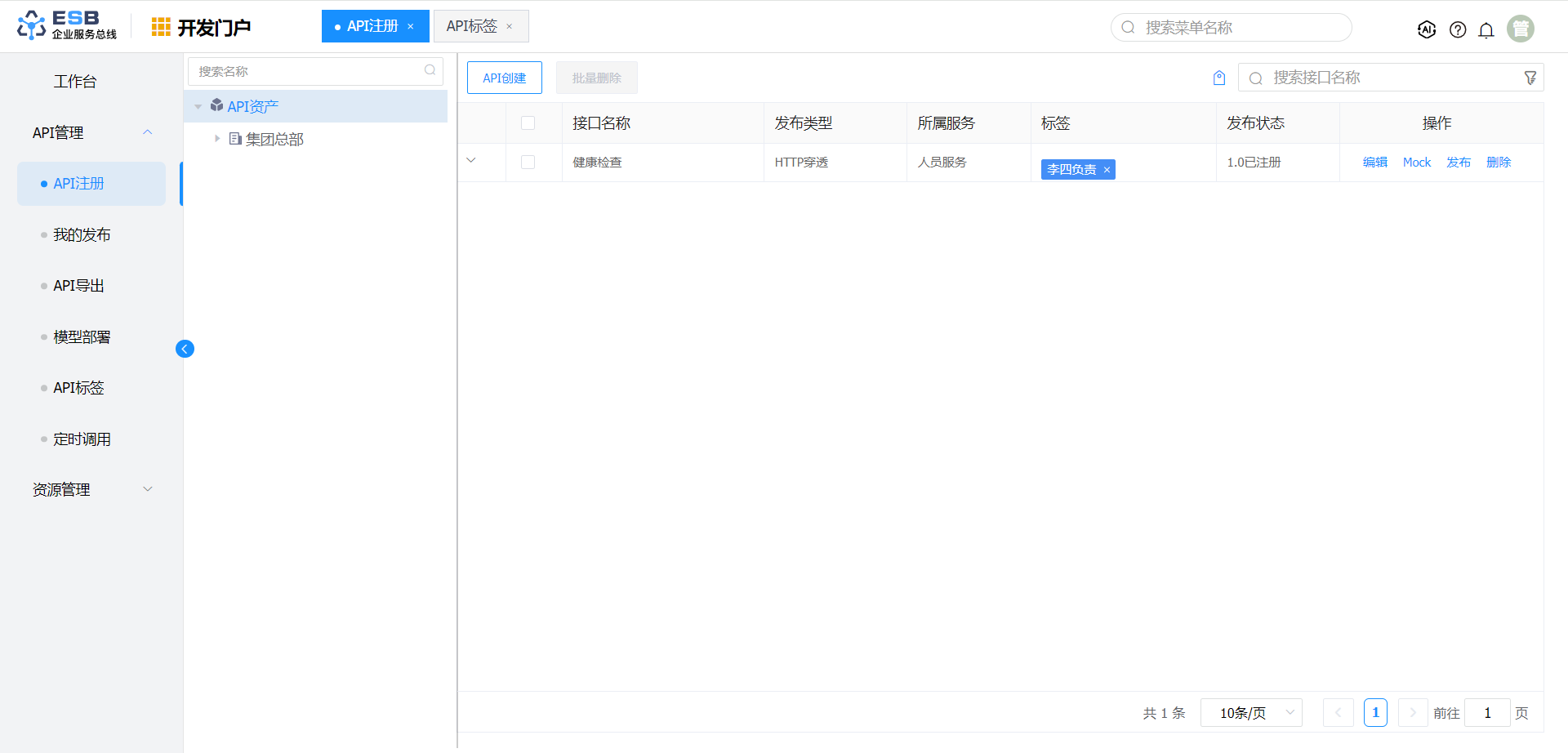

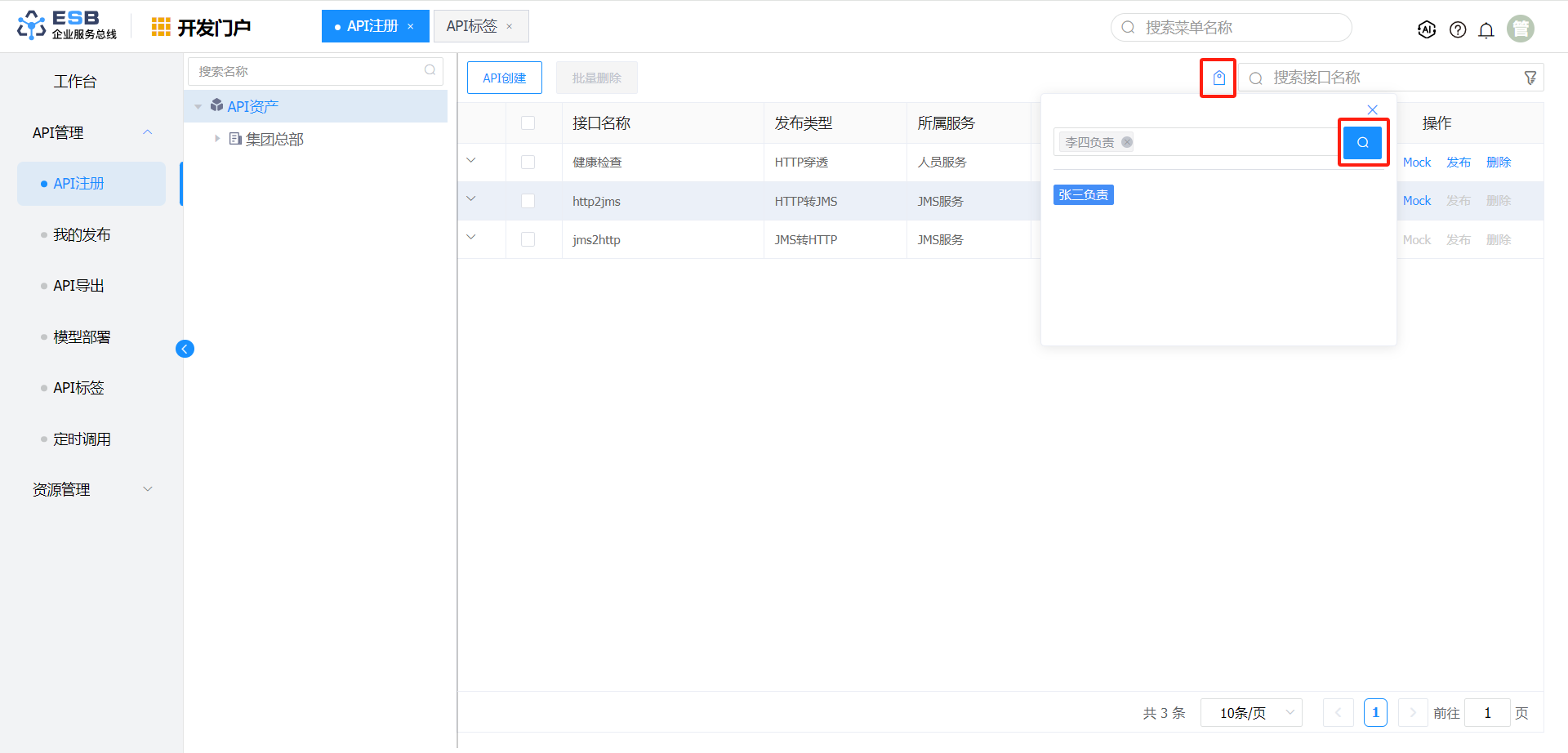

  1. 在“API注册”界面，选择左侧组织树中API所属节点，点击标签查询按钮，选择标签，点击“搜索”图标，显示符合条件的API接口列表。

API导出 ​

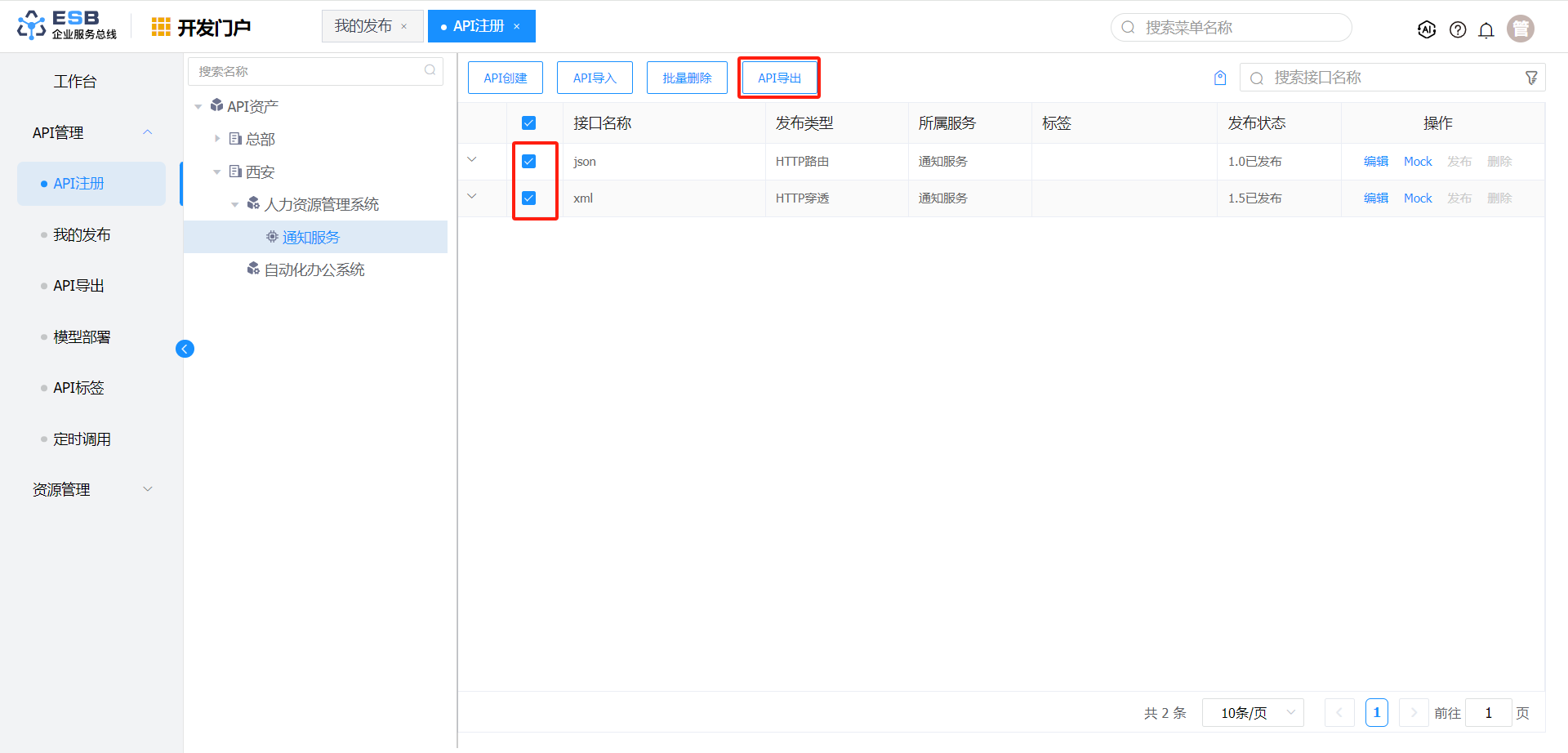

  1. 在“API注册”界面，选择左侧组织树中API所属服务节点，勾选需要导出的API接口，点击“API导出”按钮，即可导出API接口文件。
