03 ESB Studio使用指南/3.3 创建业务Module/3.3.1 创建业务服务/3.3.1.3 创建WS业务服务

本节讲述了Web Service业务服务的创建过程，以及Web Service业务服务的参数配置。通过本节你将了解到以下内容:

  1. 如何创建WS业务服务；
  2. 如何配置WS业务服务的参数，以及各配置项的含义；

创建步骤 ​

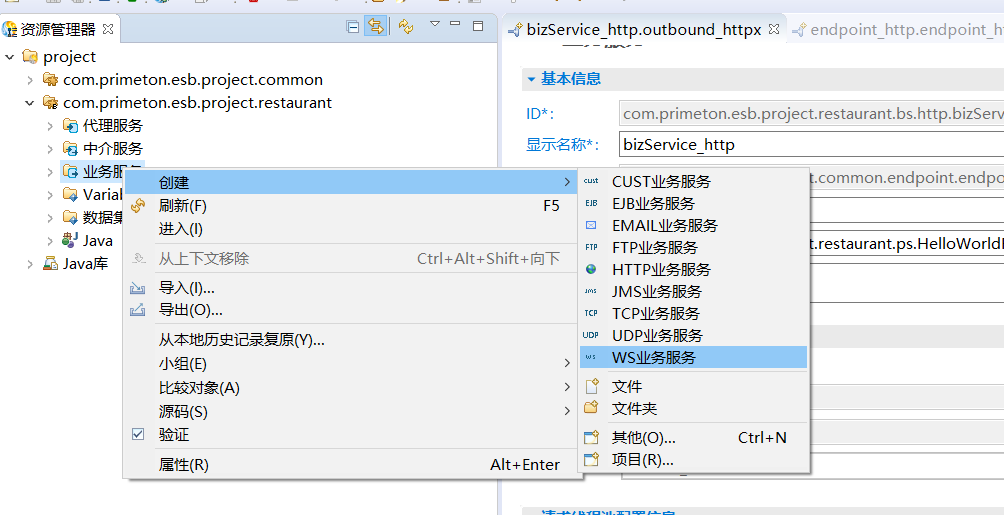

  1. 在资源管理器中，右键点击业务Module中的"业务服务"，选择"创建->WS业务服务" 菜单项，如下所示:

  • 类别：用于WS业务服务的业务化分类，便于业务服务的管理、查找。通过上图中的"选择类别"项，可以使用已经存在的类型，也可以填写新的类型。
  • 文件名称：存储WS业务服务配置信息的文件名称。该文件名称要求本module中唯一，不推荐长文件名。
  • 显示名称：WS业务服务的显示名称。显示名称可以为中文，推荐具有业务含义的显示名，便于管理、查找。

"创建WS业务服务"窗口中，各输入项的填写规则如下:

属性名称填写规则
选择工程选择当前工程
选择Module选择当前的业务Module
选择类别只能是数字、字母、下划线（_）
文件名只能是数字、字母、下划线（_）
显示名称只能是数字、字母、中文、点（.）、下划线（_）、中横线（-）

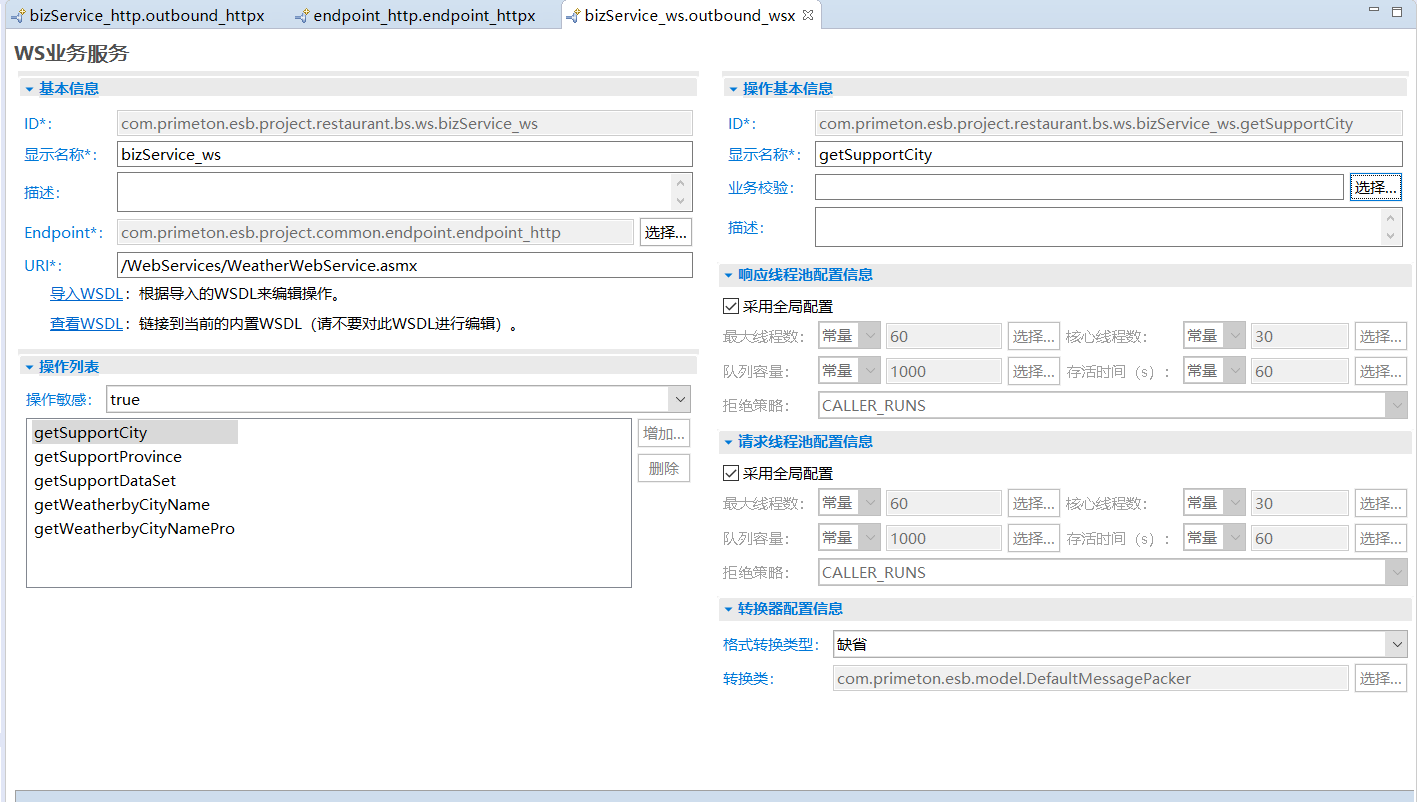

  1. 在新生成的WS业务服务编辑器中输入基本信息，显示如下:

  • ID：WS业务服务的唯一标识，系统自动生成，不能修改。
  • 显示名称：WS业务服务的显示名称，名称可以为中文
  • 描述：为任意字符且可以为空
  • Endpoint：业务服务实现通信接出，即业务服务关联的公共module中的endpoint
  • Url：请求服务的URL，不包括Ip、Port等信息。系统运行时，Endpoint中Ip、Port与该Url组合生成实际的Url
  • 操作敏感：WSDL中有多个Operation时，操作敏感为True，将为每个Operation分配单独的通道；操作敏感为False，所有的Operation使用同一个通道。
  • 导入WSDL：导入WSDL文件，且在弹出的"导入WSDL"页面配置、选择操作的方法
  • 操作列表：WSDL中对应的方法

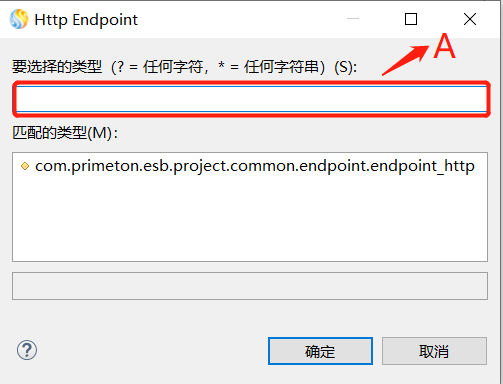

3.1 选择Endpoint，点击"选择"按钮，弹出"HTTP Endpoint"窗口，选中对应Endpoint点击"确定"按钮完成选择。

区域描述
A可以在此输入Endpoint过滤条件

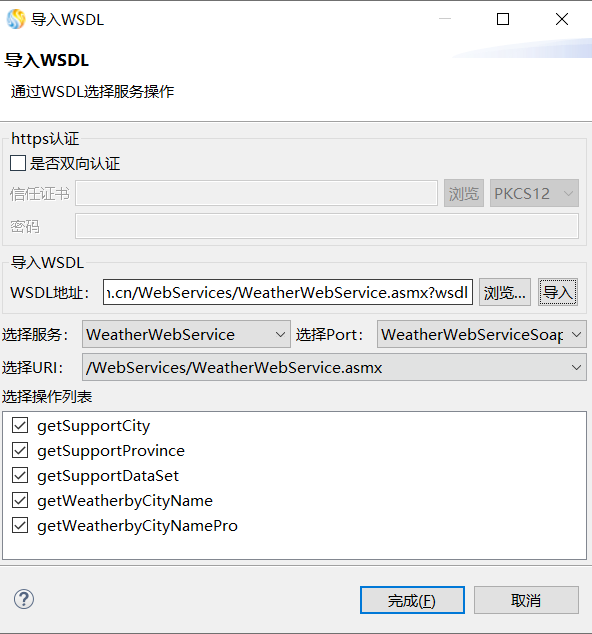

3.2 点击"导入WSDL"连接弹出"导入WSDL"窗口，在WSDL地址输入框中输入地址点"导入"按钮或点击"浏览"按钮选择相应.wsdl文件，如果wsdl没有错误，选择服务等信息会自动填充。

  • WSDL地址：请求服务的URL
  • 选择操作列表：支持全选或部分选择(至少选择一个方法)

"导入WSDL"窗口中，各输入项的填写规范如下：

属性名称填写规则
WSDL地址不能为空，此url必须为合法url

如果导入的wsdl文件没有错误选择服务、选择port、选择url等信息会自动填充

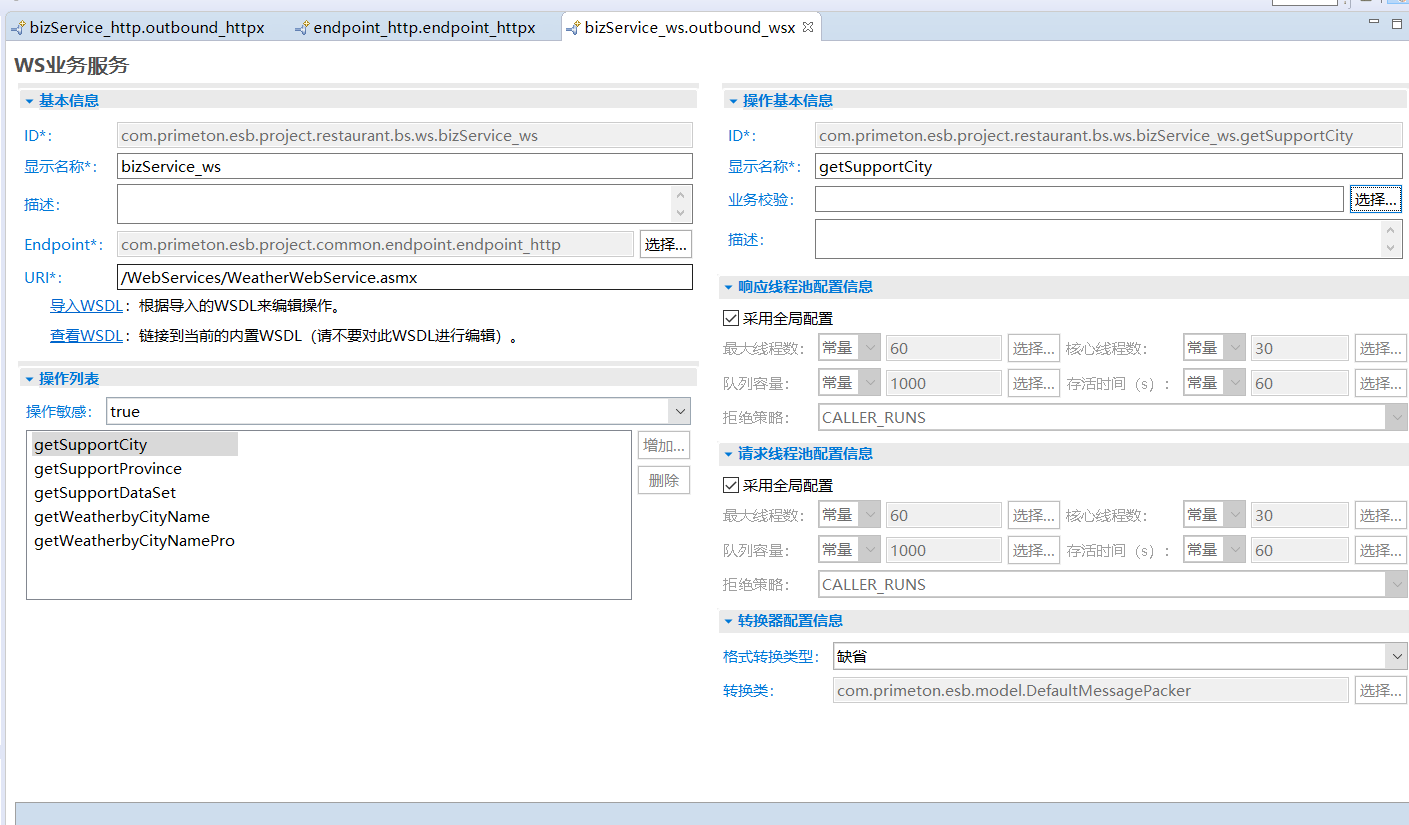

3.3 输入显示名称等，WS业务服务编辑完成

编辑"WS业务服务"窗口中，各输入项的填写规则如下:

属性名称填写规则
显示名称只能是数字、字母、中文、点（.）、下划线（_）、中横线（-）
URI不可为空，在未导入WSDL文件时，手动输入url，提示"引用的WSDL文件不存在"
操作敏感true或false
显示名称(操作基本信息)只能是数字、字母、中文、点（.）、下划线（_）、中横线（-）
业务校验对本次请求结果进行检验，根据业务请求结果，可判定为成功或失败，失败时自动重试

线程池配置信息参考：线程池配置信息

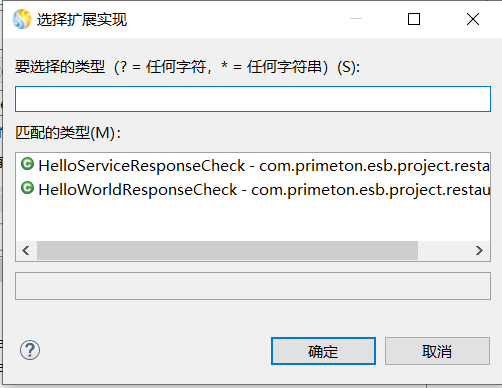

4.根据需要，选择业务校验类

  1. 设置完WS业务服务相关配置后，点击工具栏中的保存图标保存信息。
