本节讲述了CUST自定义协议（以HL7为例）穿透场景的创建过程，包括创建ESB项目、创建CUST协议相关的服务、部署、监控和运行。通过本节你将了解到如下内容：

  1. 如何创建CUST（以HL7为例）协议穿透场景；
  2. 如何在Studio中测试运行开发的业务逻辑；
  3. 如何通过APIGateway Console部署HL7相关的Module；

项目源码如附件所示：CUSTDemo.zip

创建ESB项目

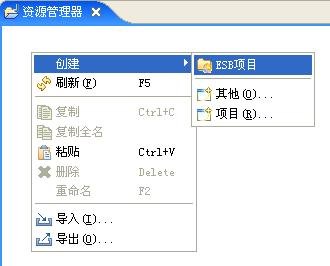

  1. 打开ESB Studio，在资源管理器中，点击右键，选择"创建->ESB项目"菜单项，创建ESB项目，如下图所示。

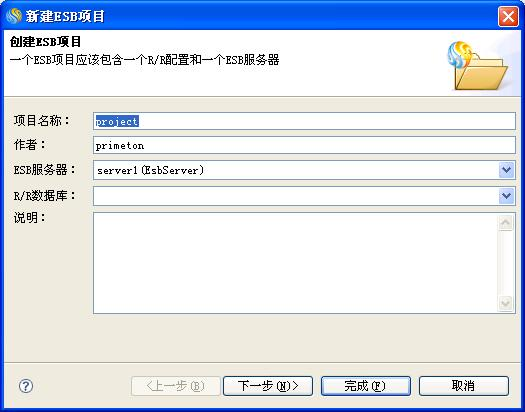

  1. 在项目创建向导中，填写项目的基本信息，如项目名称等，如下图所示。

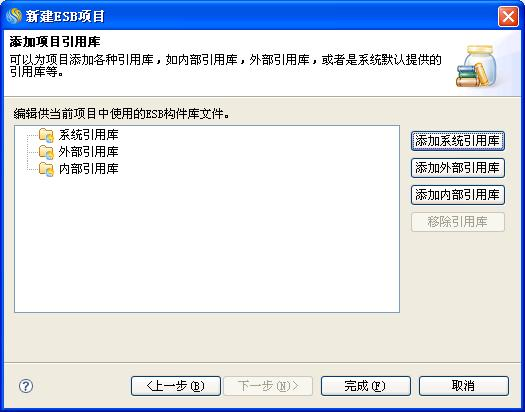

  2. 点击【下一步】，设置项目的引用库，这里使用缺省设置，如下所示。

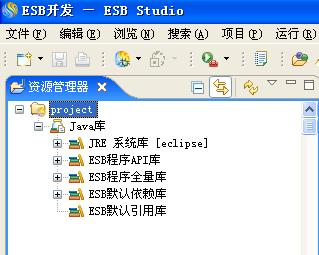

  3. 点击【完成】按钮，完成创建ESB项目。创建ESB项目后，资源管理器如下所示。

至此，ESB项目创建完毕。

创建公共Module ​

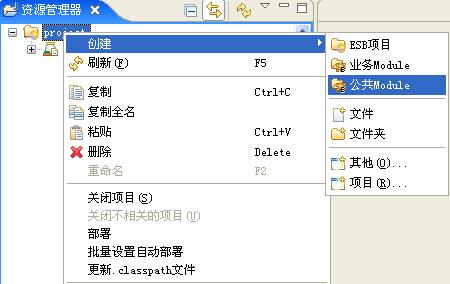

  1. 在资源管理器中，选中project，点击右键，选择"创建->公共Module"菜单项，创建公共Module，如下图所示。

创建CUST Transport ​

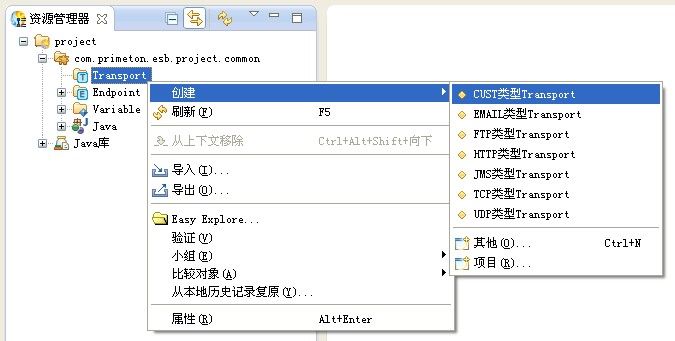

1.在资源管理器中，选择"Transport->创建"菜单项，选中"CUST类型Transport"，如下图所示。

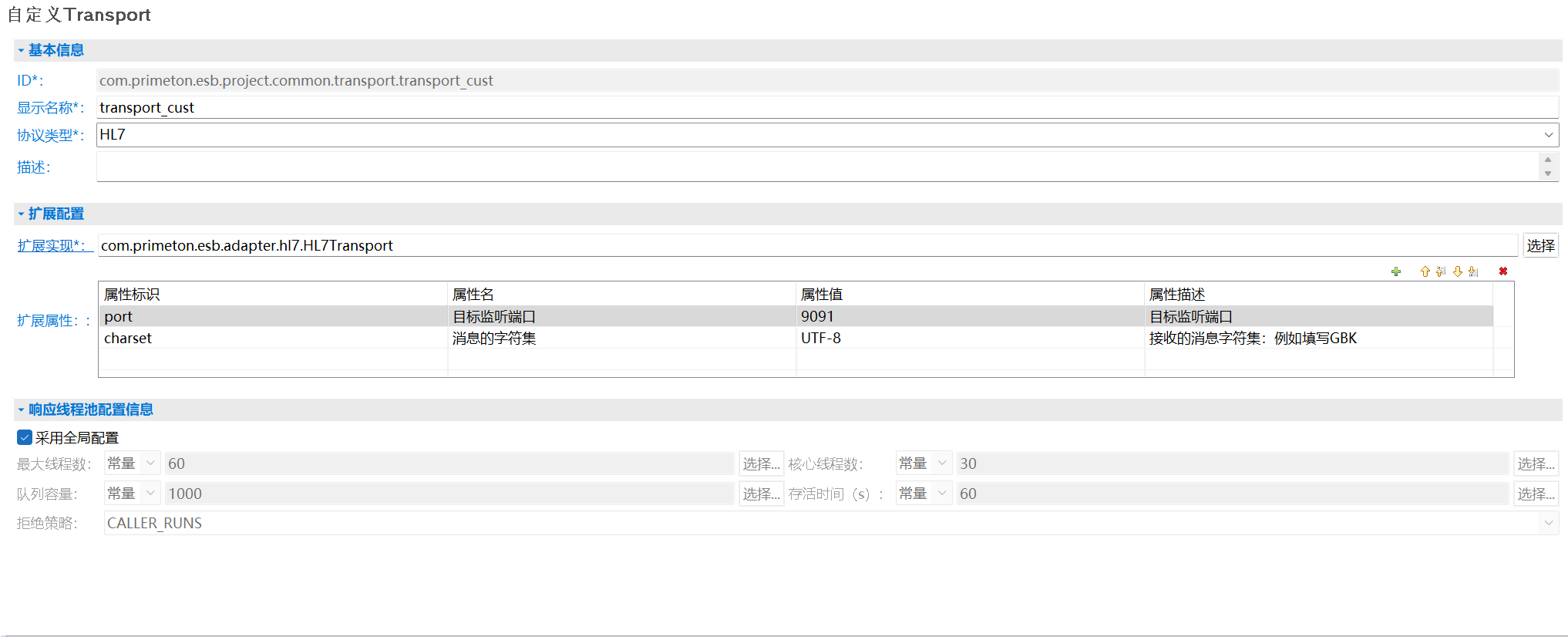

2.修改Cust Transport 扩展配置信息，如下图所示。

  • 选择协议类型为: HL7；
  • 扩展实现不做任何改变；

扩展属性配置如下：

属性标识属性名称属性值属性描述
port目标监听端口9091目标监听端口
charset消息的字符集UTF-8接收的消息字符集：例如填写GBK
routeName属性名default路由名称

创建CUST Endpoint ​

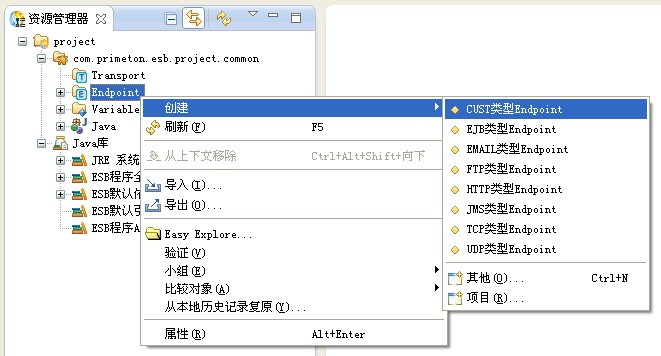

1.在资源管理器中，选择"Endpoint->创建"菜单项，如下图所示。

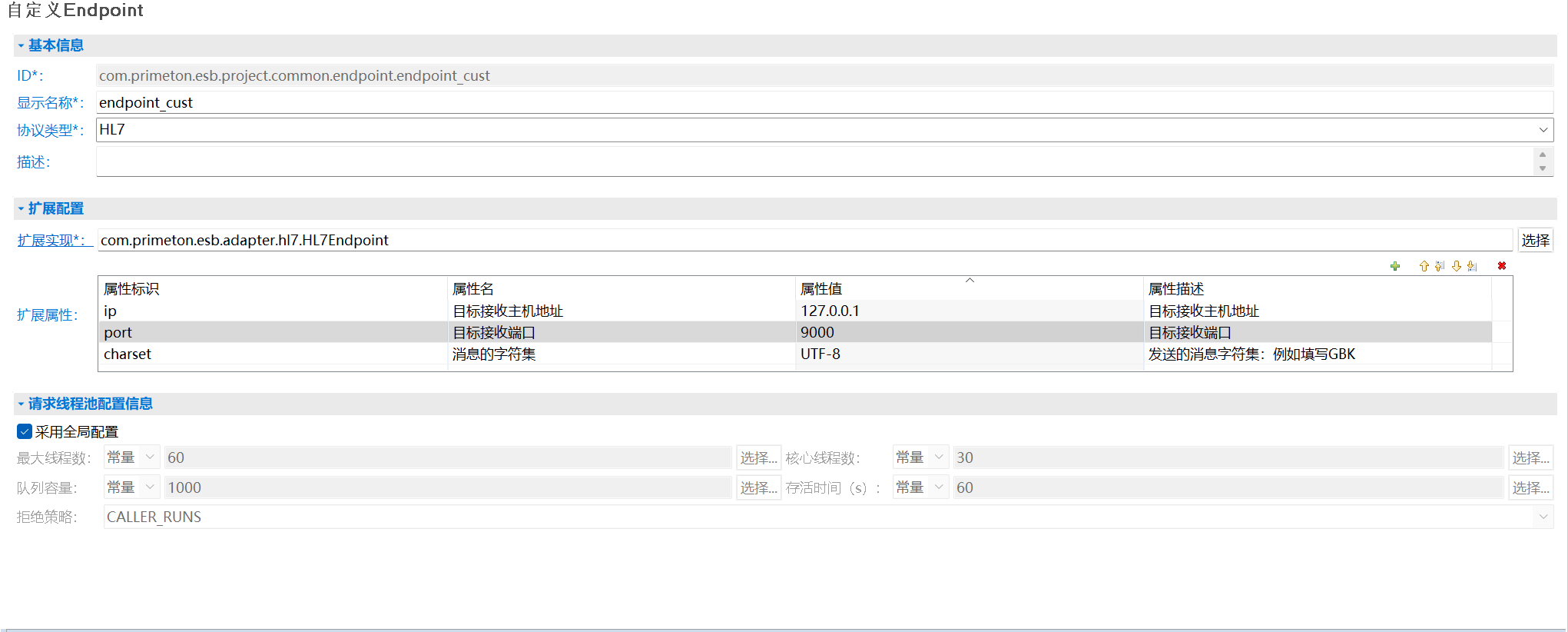

2.修改Cust Endpoint 扩展配置信息，如下图所示。

  • 选择协议类型为: HL7；
  • 扩展实现不做任何改变；

扩展属性配置如下：

属性标识属性名称属性值属性描述
ip目标接收主机地址127.0.0.1目标接收主机地址
port目标接收端口9000目标接收端口
charset消息的字符集UTF-8发送的消息字符集：例如填写GBK

创建业务Module ​

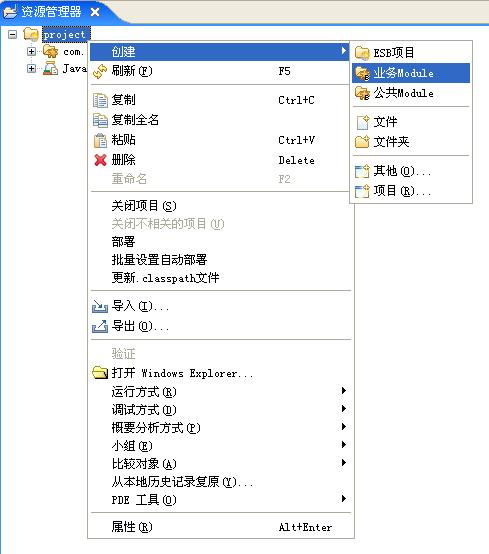

  1. 在资源管理器中，选中project，点击右键，选择"创建->业务Module"菜单项，创建业务Module，如下图所示。

  2. 在"业务Module"向导中，输入业务Module的相关信息，点击【完成】按钮，创建业务Module，如下图所示。

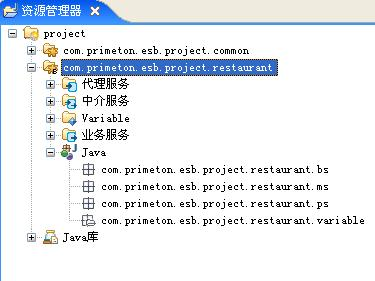

  3. 业务Module创建完毕，展开新创建的业务Module，如下所示。

创建CUST业务服务 ​

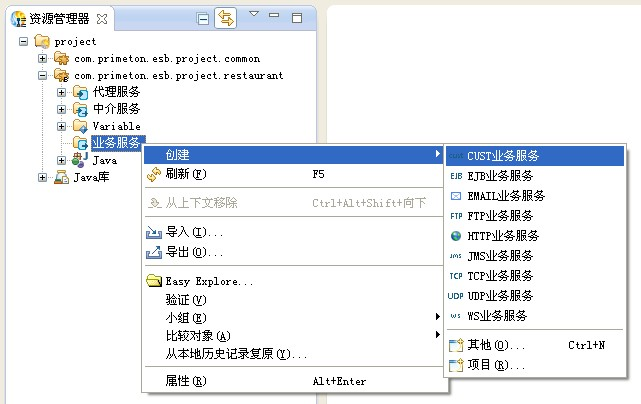

  1. 在资源管理器中，选中新建的业务Module"com.primeton.esb.project.restaurant"，点击右键，选择"创建->CUST业务服务"菜单项，创建CUST业务服务，如下图所示。

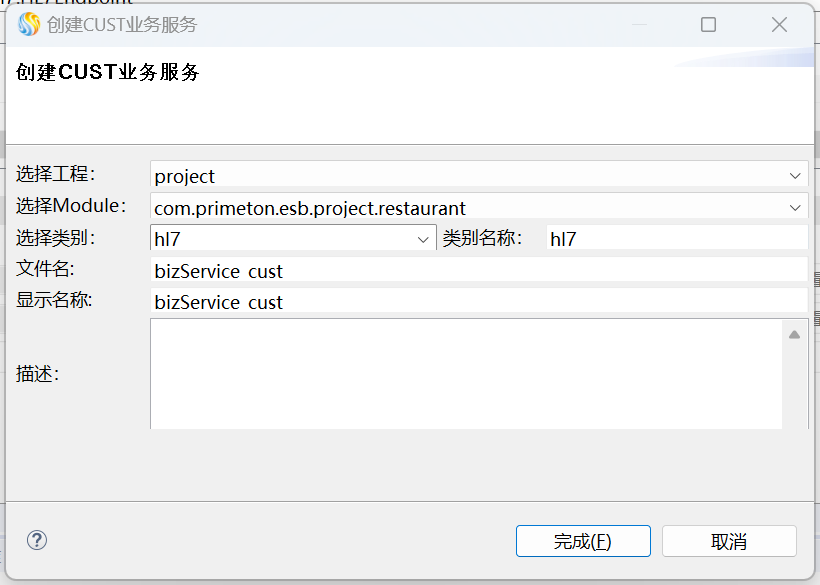

  2. 在"创建CUST业务服务"向导中，输入相应的信息，点击【完成】按钮，完成CUST业务服务的创建，如下图所示。

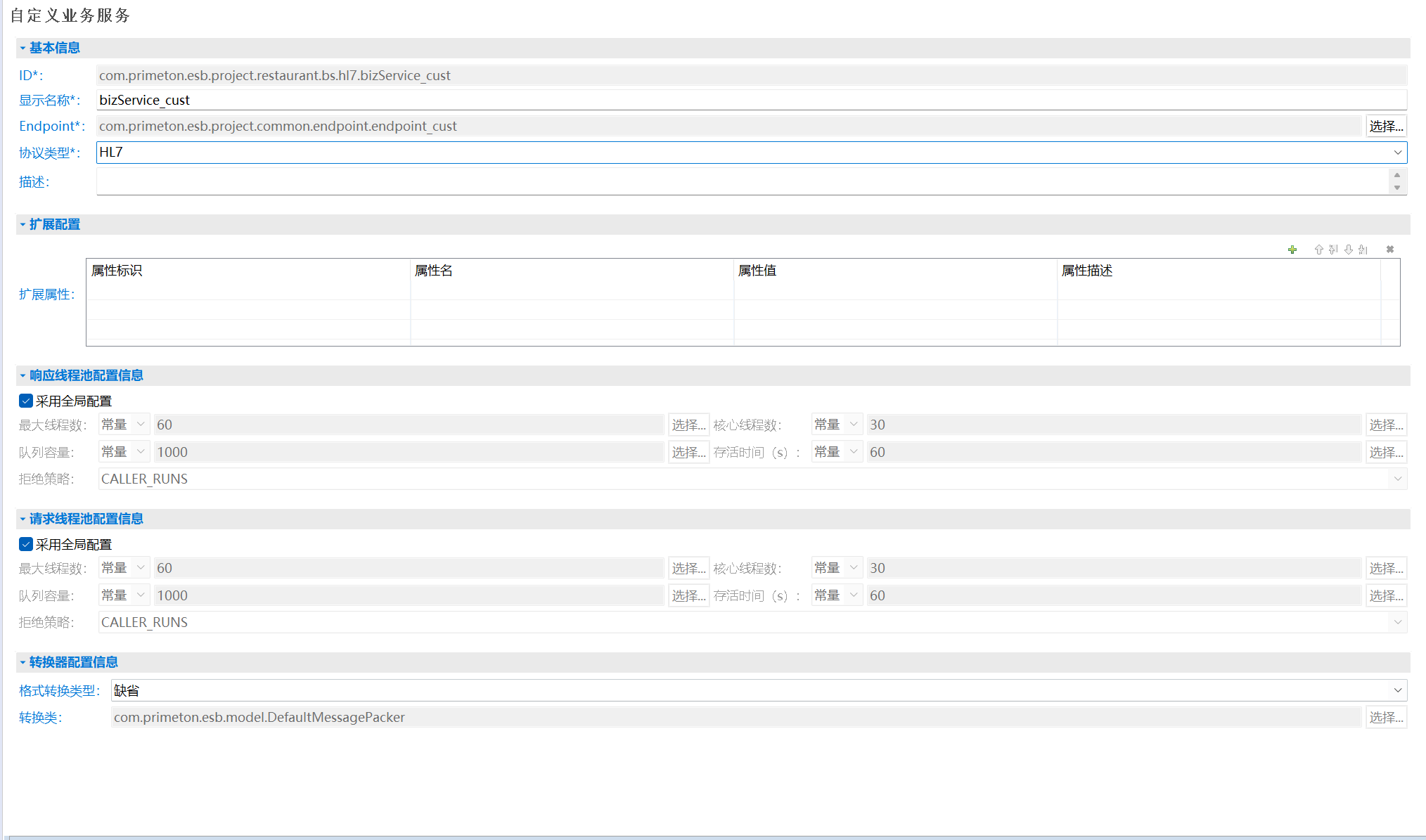

  3. 编辑生成的CUST业务服务的文件。如下所示。

  • 这里Endpoint选择刚才建立的名为：com.primeton.esb.project.common.endpoint 的 CUST Endpoint。
  • 协议类型选择HL7。

创建CUST代理服务 ​

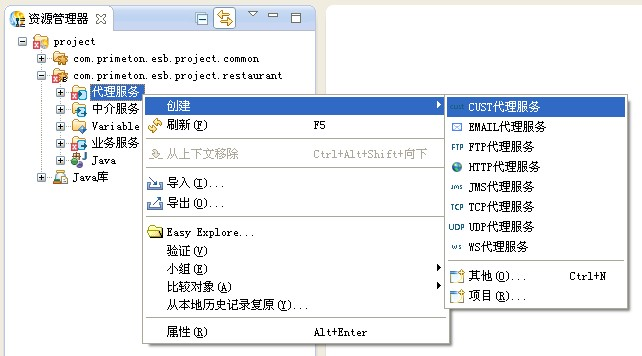

  1. 在资源管理器中，选中新建的业务Module代理服务项，点击右键，选择"创建->CUST代理服务"菜单项，创建CUST代理服务，如下图所示。

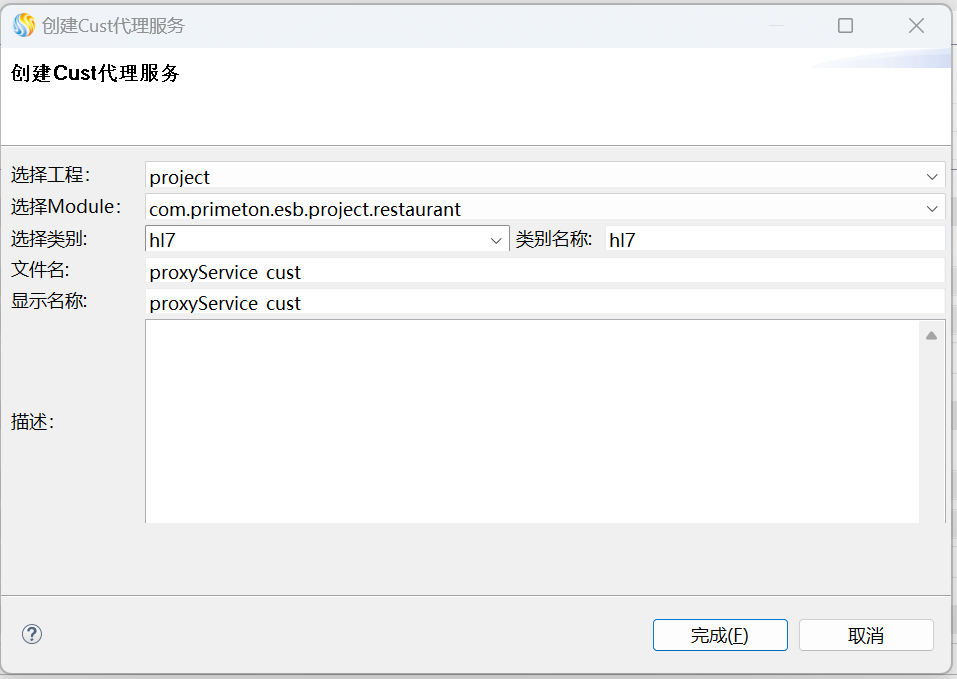

  2. 在"创建CUST代理服务"向导中，输入相应的信息，点击【完成】按钮，完成CUST代理服务的创建，如下图所示。

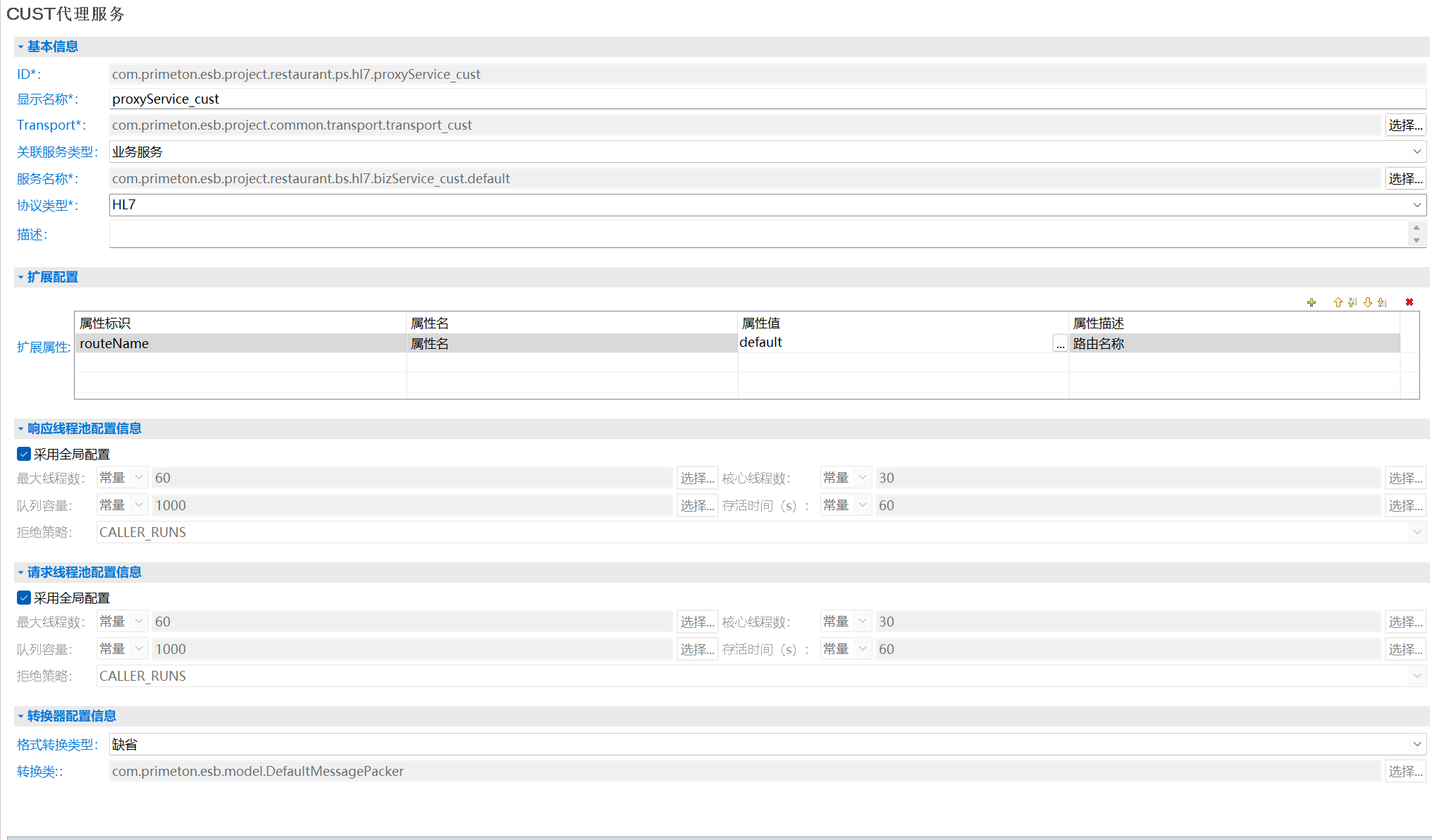

  3. 编辑生成的CUST代理服务的文件。如下所示。

说明

  • 这里Transport选择刚才所创建的名为：com.primeton.esb.project.common.transport 的CUST Transport；
  • 这里关联服务类型选择：业务服务；
  • 这里服务名称选择刚才所创建的名为：com.primeton.esb.project.restaurant.bs.hl7.bizService_cust_default的业务服务；
  • 这里协议类型选择：HL7
  • 扩展属性中的routeName的属性值修改为“default”；

扩展属性配置如下：

属性标识属性名称属性值属性描述
routeName属性名default路由名称

点击保存按钮即可。

导出部署包 ​

  1. 在资源管理器中选中"project"项目，点击右键，点击"导出(O)..."菜单项，准备导出该项目，如下图所示。

  2. 在"导出"窗口中，选择"ESB->导出部署包"，点击【下一步】按钮，如下图所示。

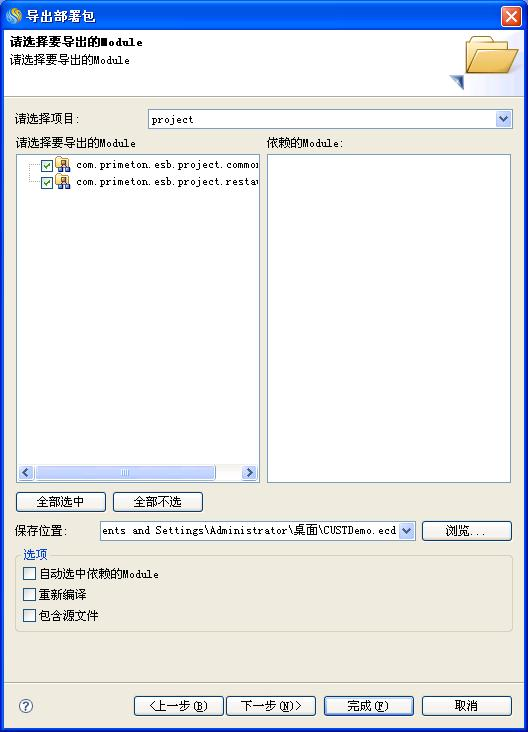

  3. 在弹出的"导出部署包"窗口中选择这两个Module，并指定"保存位置"，将部署包命名为CUSTDemo.ecd，点击【下一步】按钮，如下图所示。

  4. 点击【完成】按钮，会弹出"提示"窗口，显示"导出成功"，表明已经成功导出这两个Module。

部署 ​

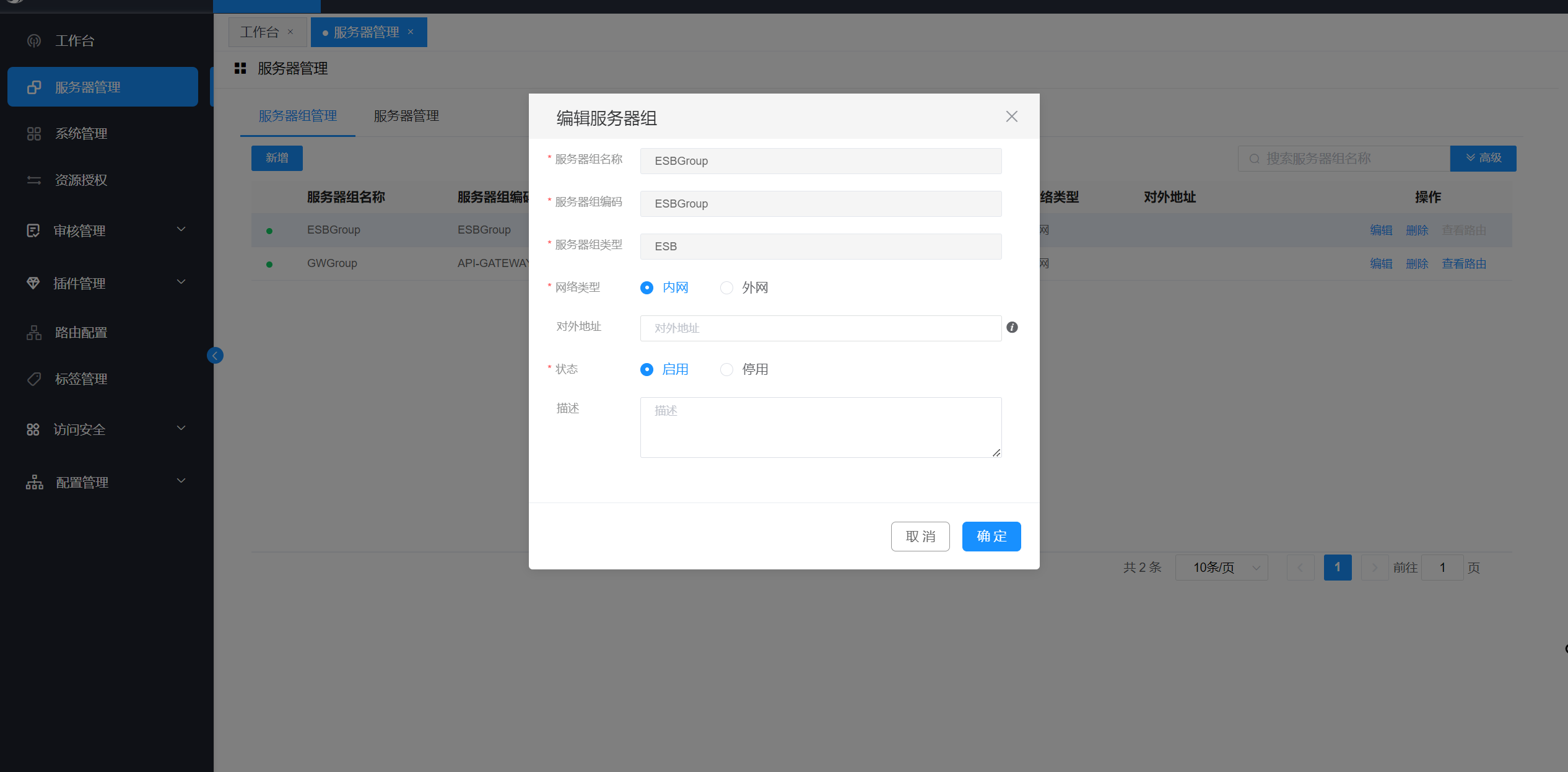

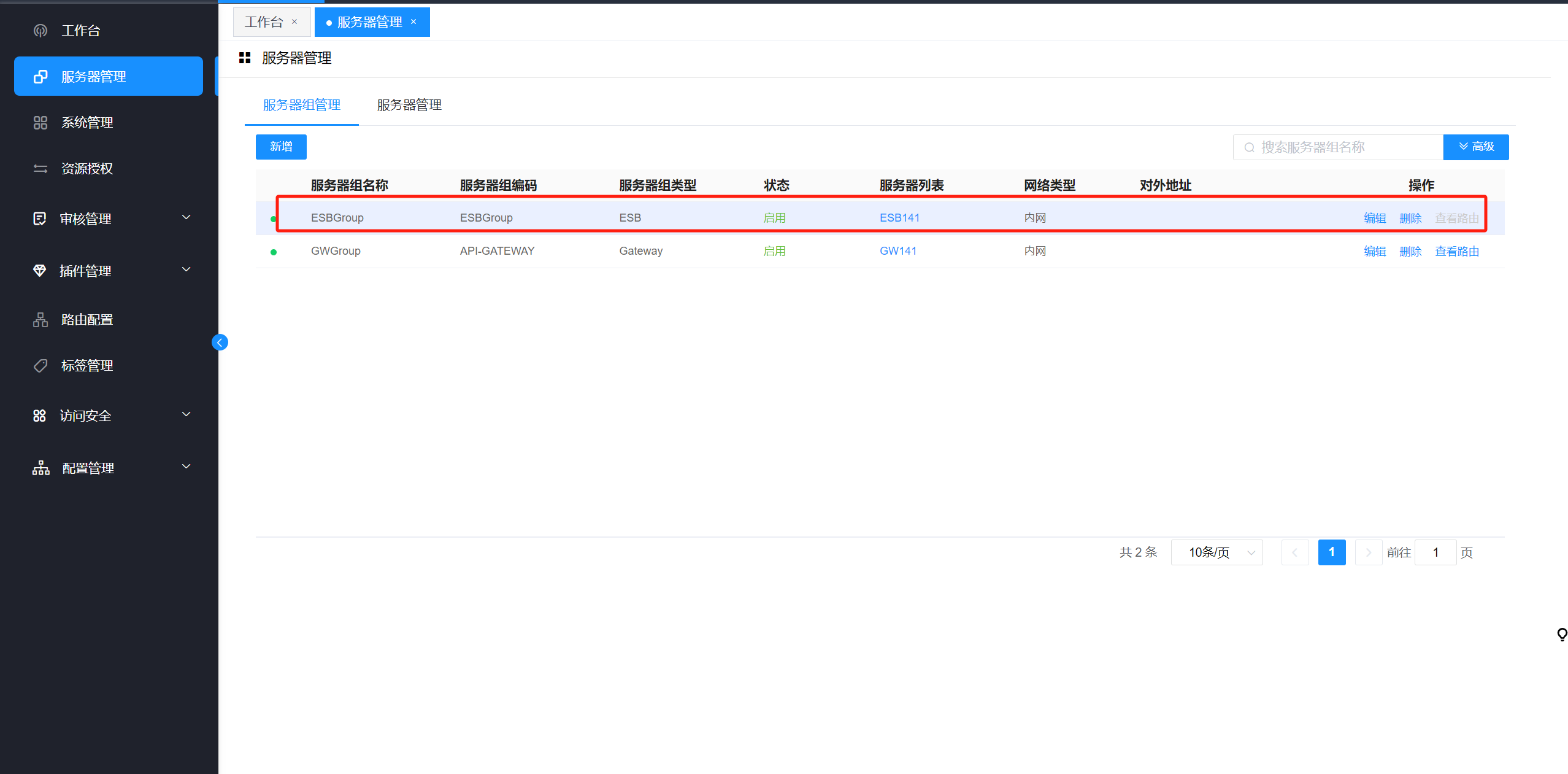

  1. 登录Governor，使用管理账号登录，在“服务器管理-服务器组管理”界面，创建esb服务器组，如下图所示。

  2. 点击确定后保存服务器组信息，如下图所示。

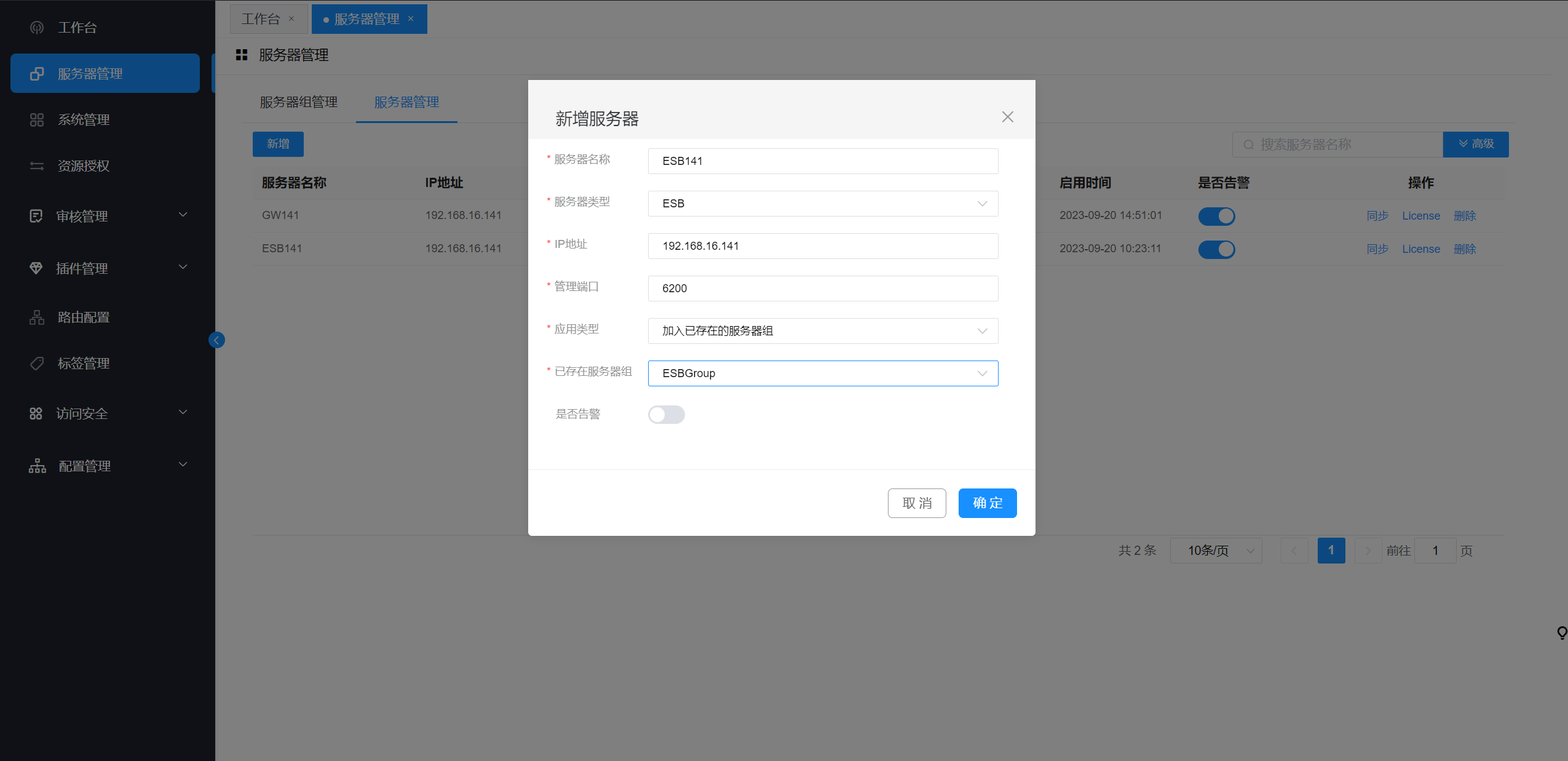

3.在“服务器管理-服务器管理”界面，创建esb服务器，并添加到之前创建的服务器组，如下图所示。

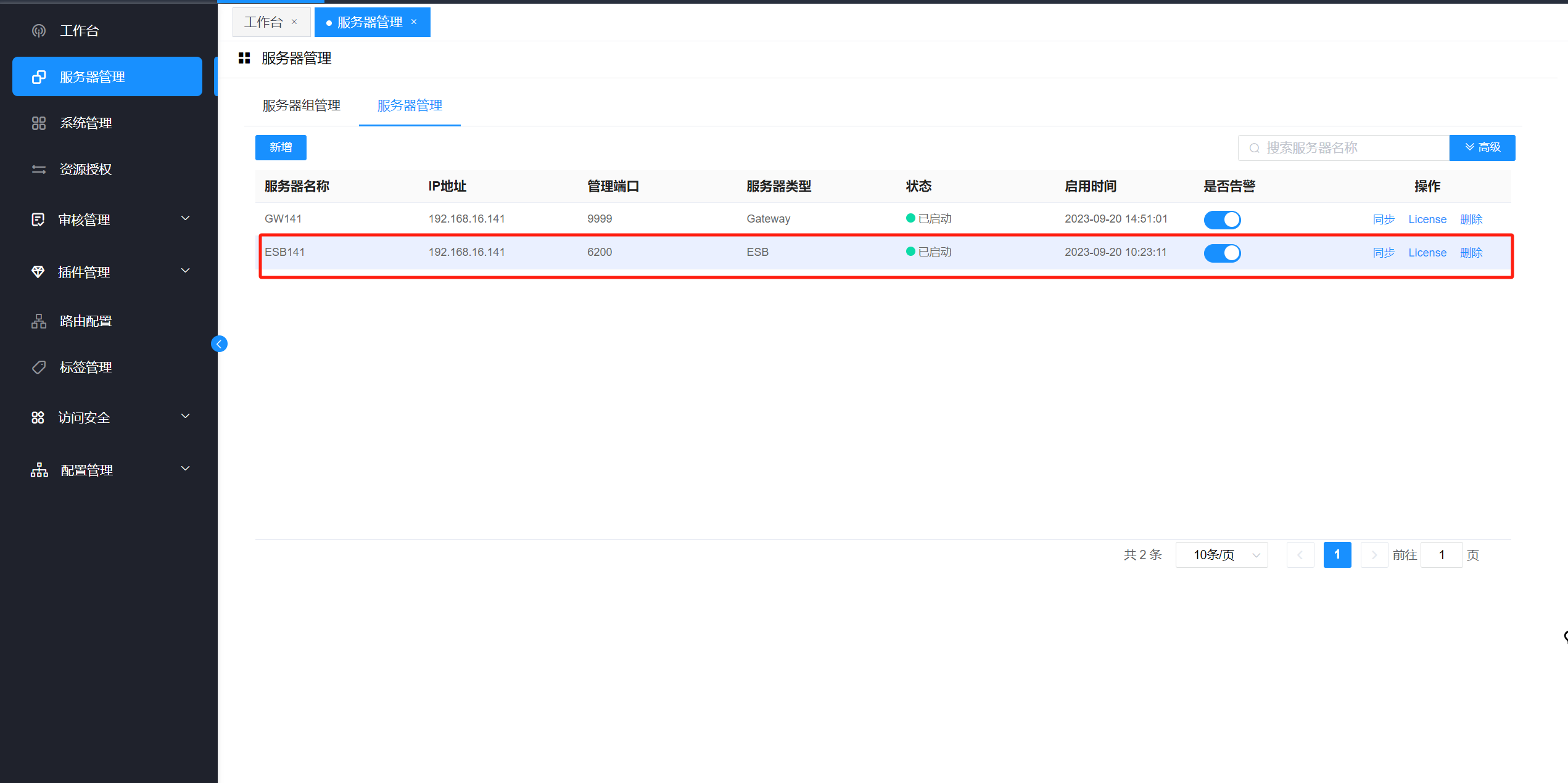

  1. 点击确定后保存服务器组信息，如下图所示。

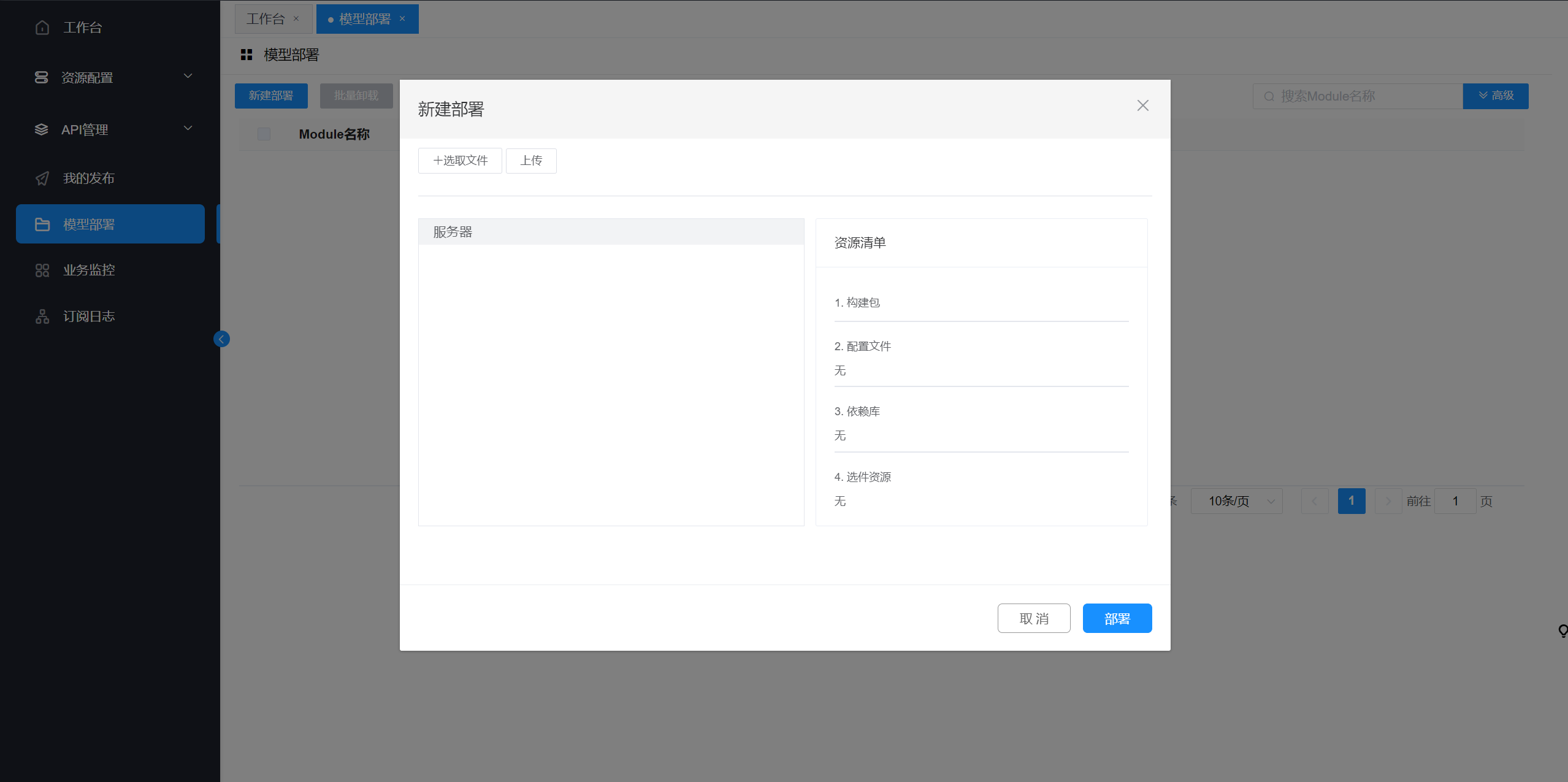

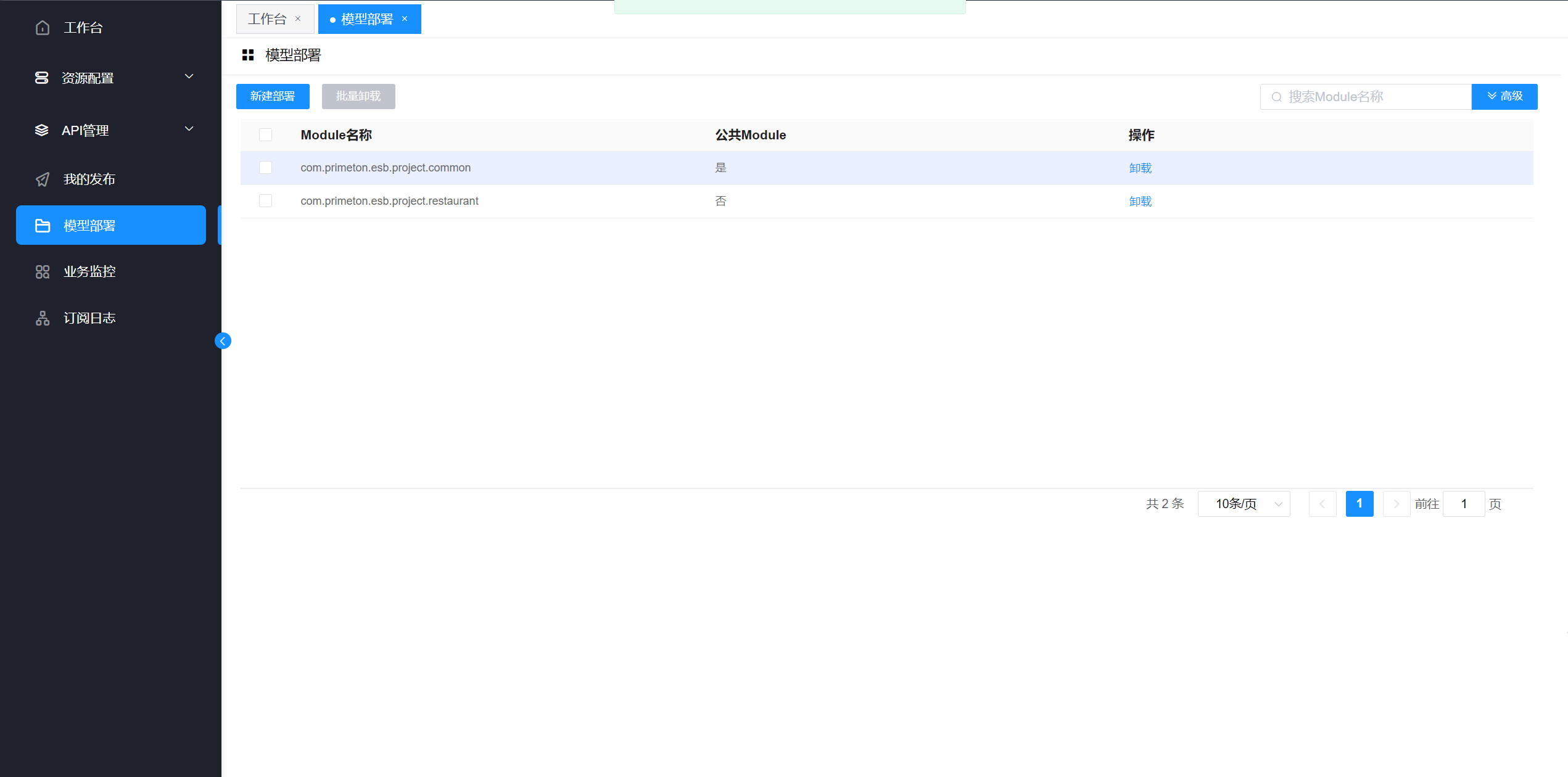

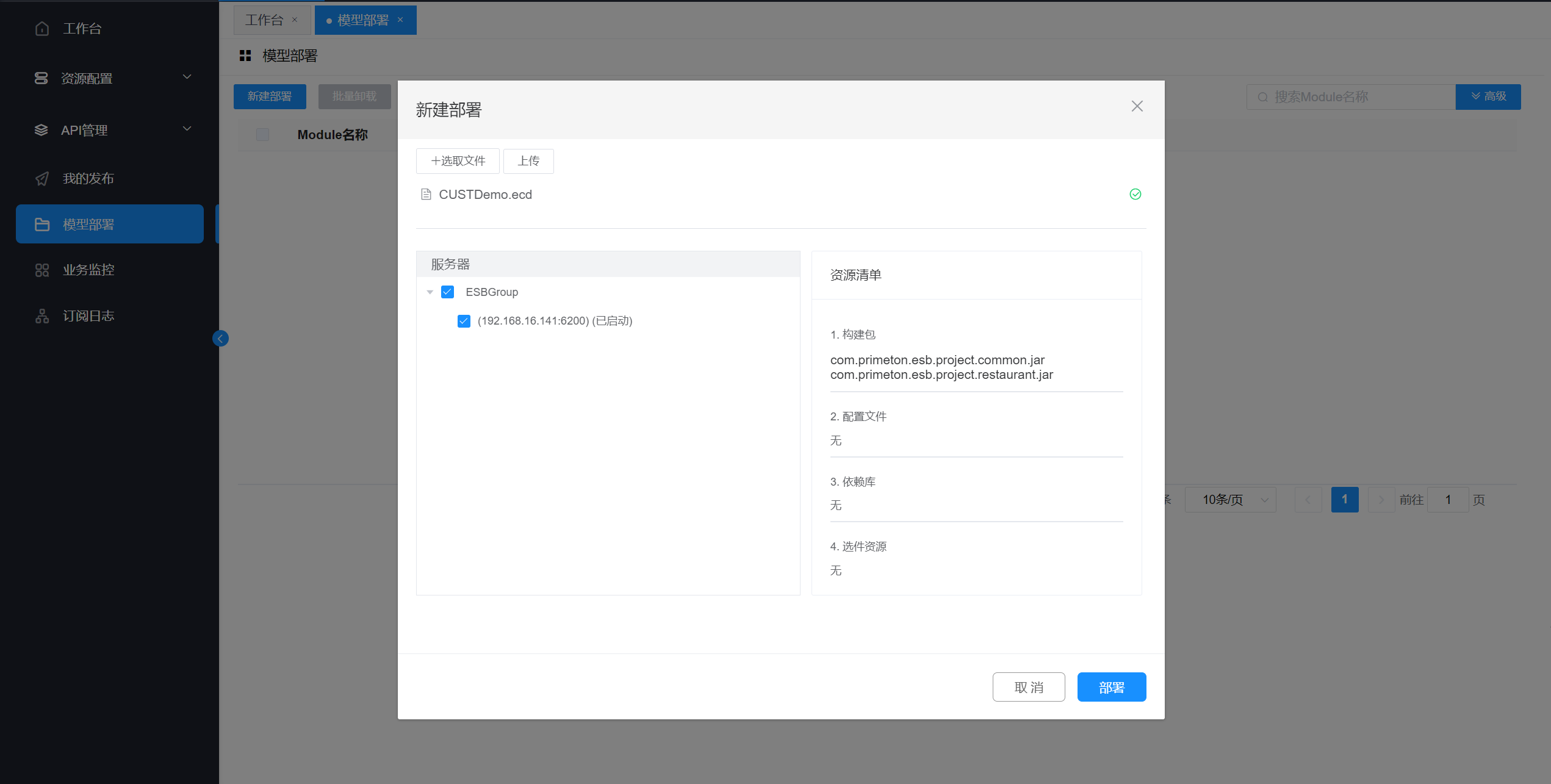

  2. 使用开发账号登录，在“模型部署”界面，单击“新建部署”进入模型部署页面，如下图所示。

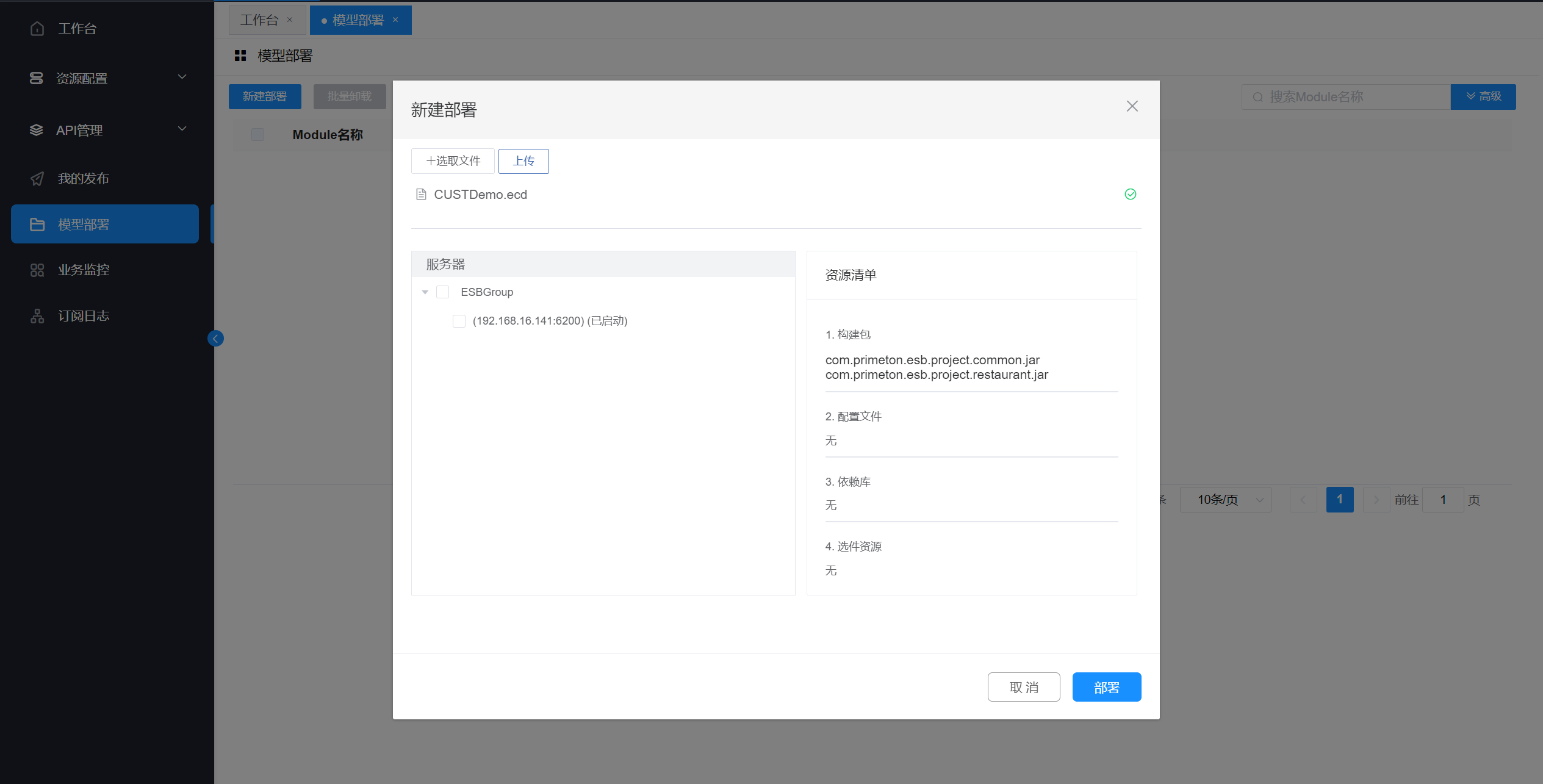

  3. 单击 “选取文件” 选择一个部署包(.ecd)或补丁包(.epd)，单击“上传”，上传成功后会显示相应信息，如下图所示。

  4. 勾选“服务器”，点击“部署”，将模型部署到服务器。

  5. 部署成功后会显示相应信息，如下图所示。

发送消息 ​

1.通过testpanel进行测试，在Receiving Connections窗口创建HL7 SERVER，HL7服务端的HOST和Port端口对应CUST Endpoint配置的扩展属性ip和port，如下图所示。

2.在Sending Connections发送窗口创建客户端，HL7发送端的HOST和Port端口对应ESB Server的ip和CUST Transpoint配置的扩展属性中的port，如下图所示。

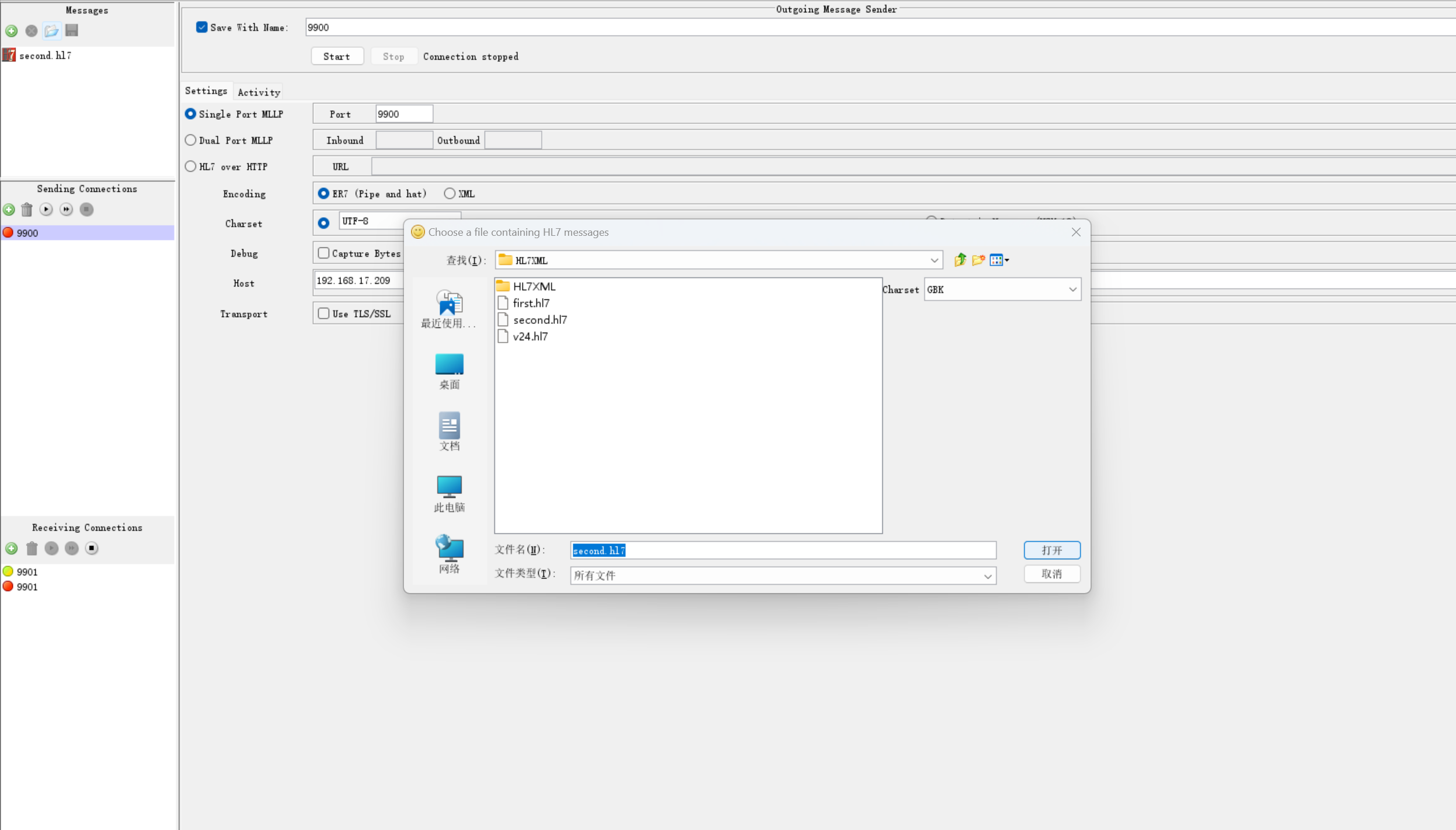

3.在messages窗口添加发送的HL7消息文件，如图所示。消息文件: second.hl7。

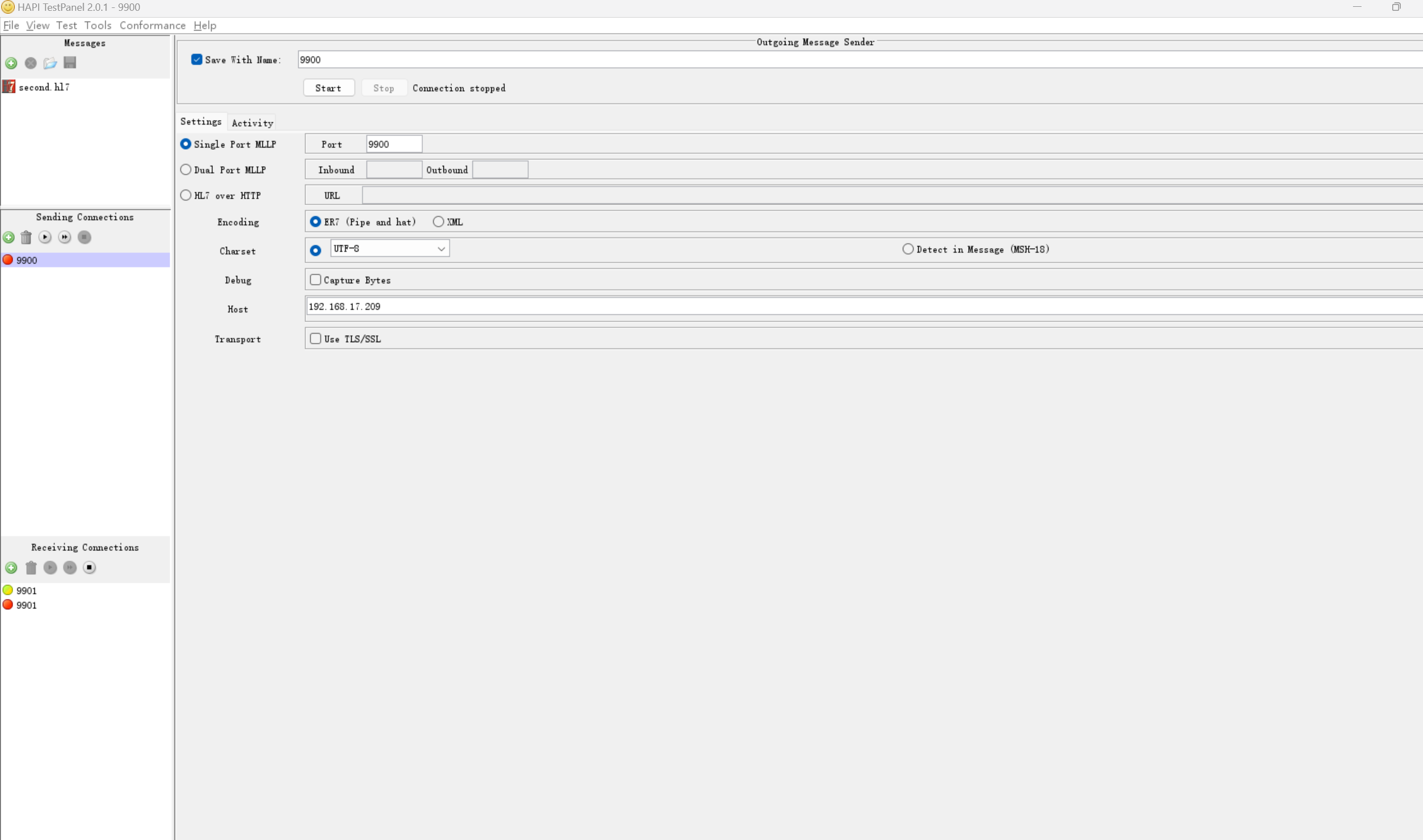

4.选择messages中导入的文件，在右侧send中选择之前第2步创建的Sending Connections中的客户端点击send来发送，如图所示。

结果 ​

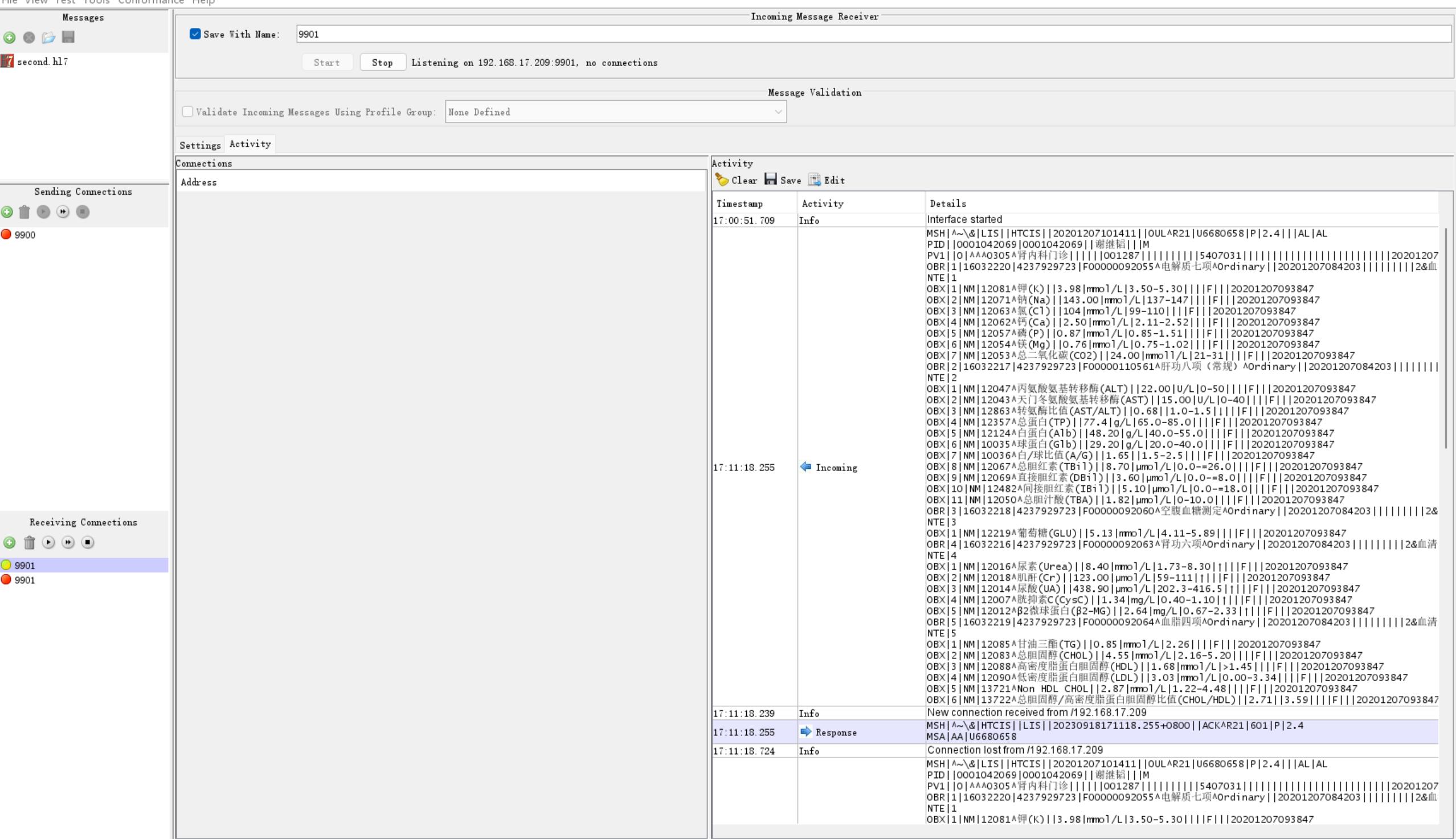

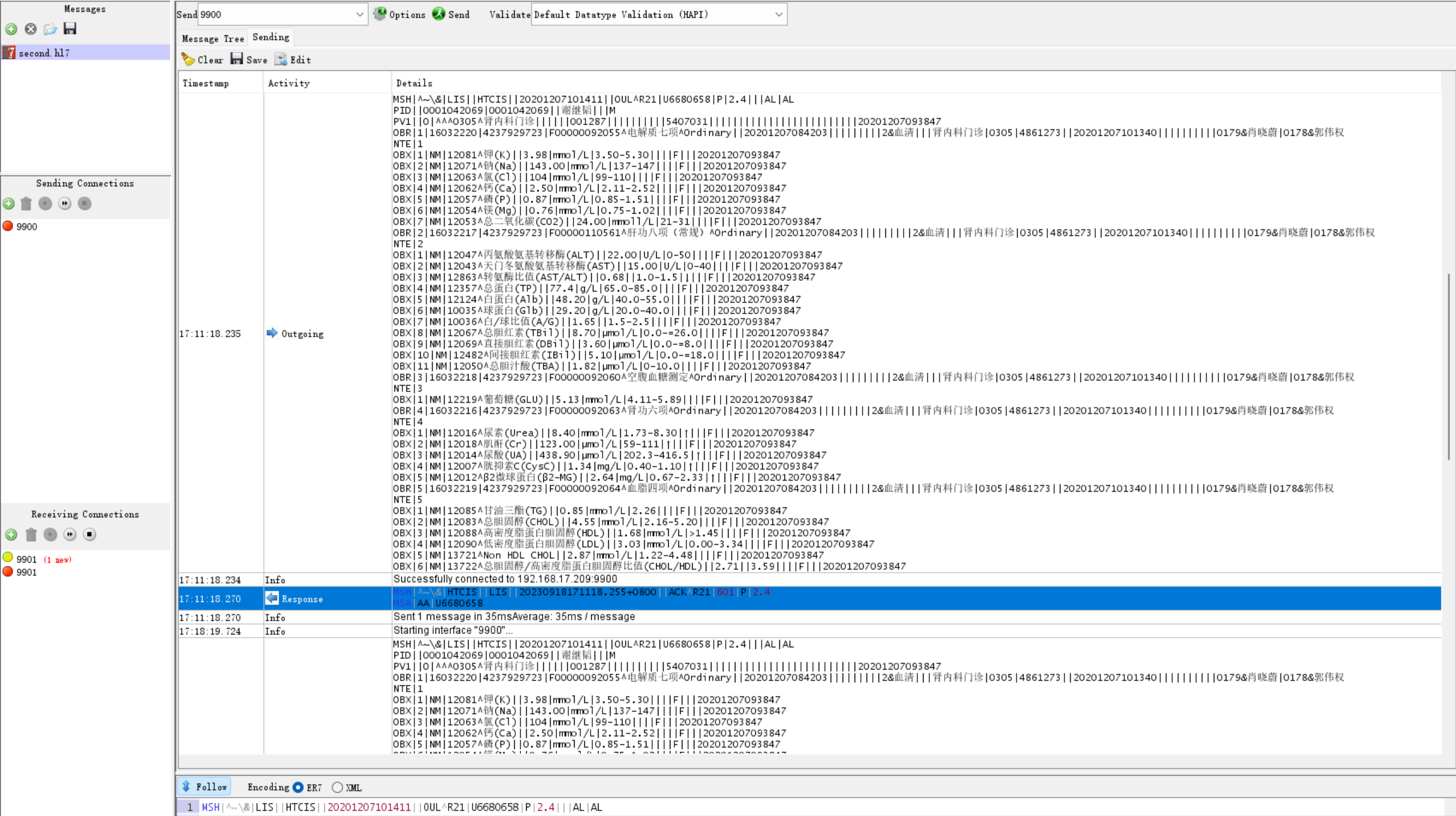

1.可以看到发送端在发送后返回响应Response，如图所示。

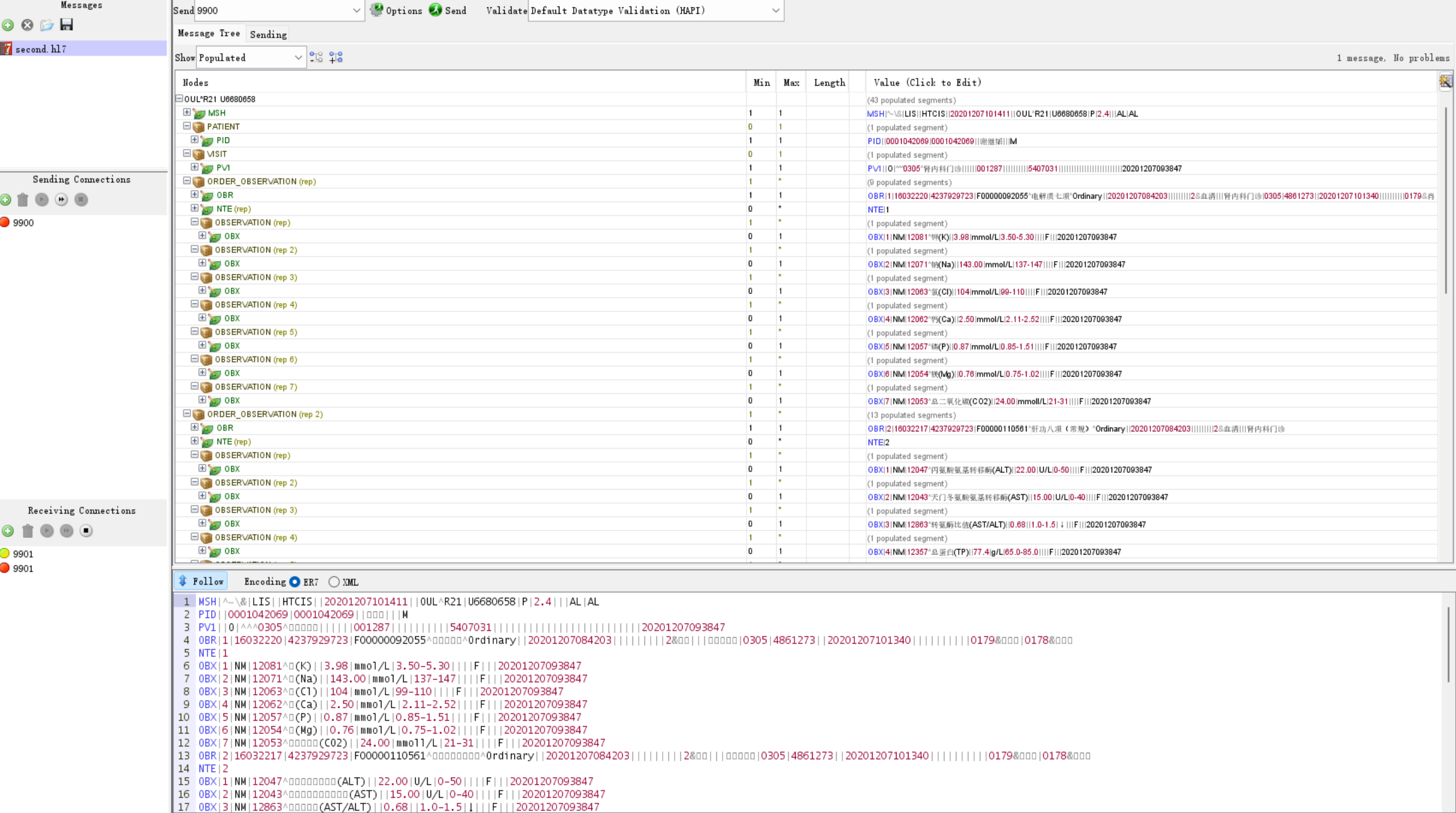

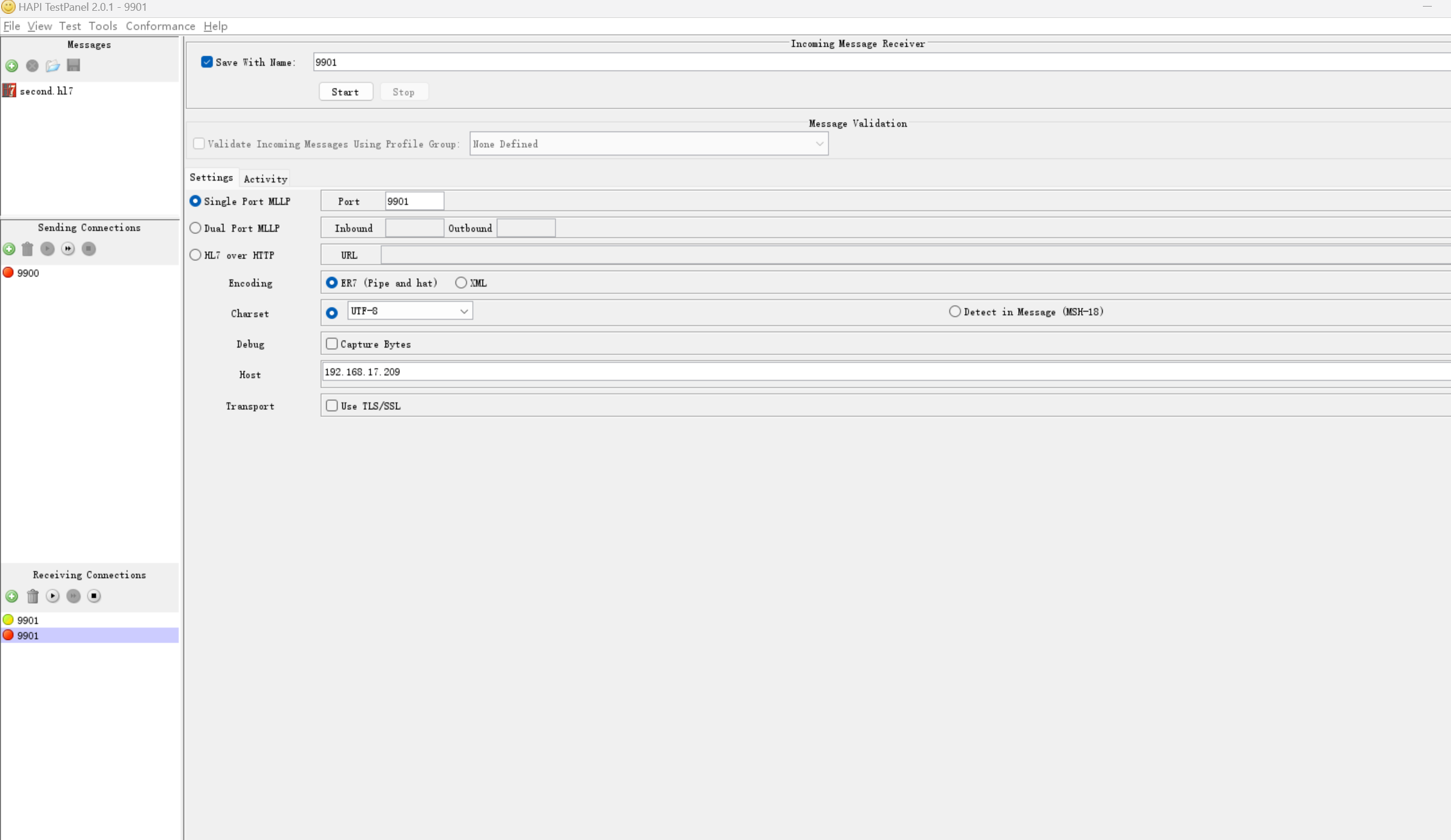

2.服务端Receiving Connections中的9901收到消息，如图所示。
