03 ESB Studio使用指南/3.5 服务开发示例/3.5.10 FTP协议转换

本节讲述了FTP协议场景的创建过程，包括创建工程、创建FTP协议相关的服务、并测试运行。通过本节你将了解到如下内容：

  1. 如何创建完整的FTP协议场景；
  2. 如何在Studio中测试运行开发的业务逻辑；
  3. 如何通过Server运行日志查看运行结果；

本示例中通过FTP模拟一个FTP调用者，用SOAP消息格式作为FTP服务器上的文件内容，从该服务器上下载该文件，通过FTP_WS协议转换，请求远程webservice服务，将返回内容通过WS_FTP协议转换，上传到指定服务器指定文件。

项目源码如附件所示：ftp.zip

创建工程 ​

  1. 启动ESB Studio。

  2. 在资源管理器中，鼠标右键选择“创建 > ESB项目”，创建ESB项目，如下图所示。

  3. 在“新建ESB项目”界面，输入“项目名称”、“作者”，选择“ESB服务器”、“R/R数据库”等基本信息。如下图所示。

  4. 单击“下一步”，进入“添加项目引用库”界面，如下图所示。

  5. 单击“完成”，系统返回ESB开发透视图，创建的项目在"资源管理器"视图中显示，如下图所示。

创建公共Module ​

  1. 在资源管理器中，选中创建好的项目，鼠标右键选择“创建 > 公共Module”，创建公共Module，如下图所示。

  2. 在“公共Module”对话框中，填写Module名称等信息，如下图所示。

  3. 单击“完成”，公共Module创建完成，如下图所示。

创建FTP Transport ​

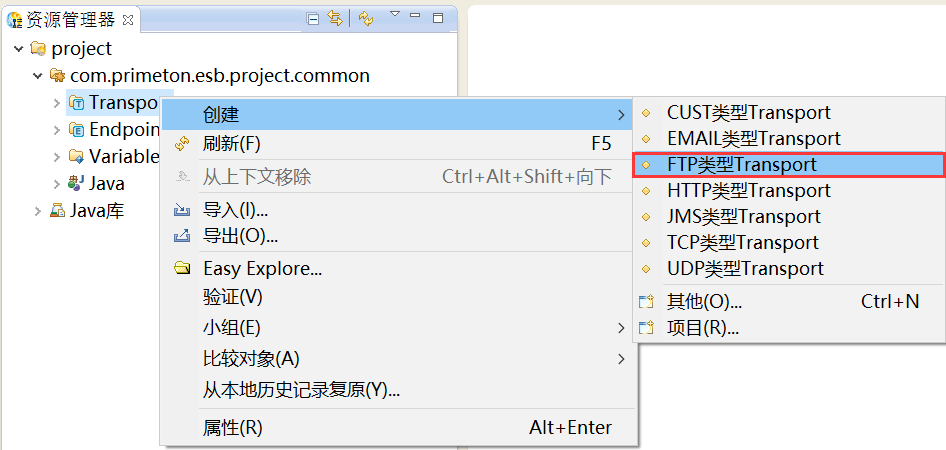

  1. 在创建的ESB项目的“Transport”上，右键选择“创建 > FTP类型Transport”，如下图所示。

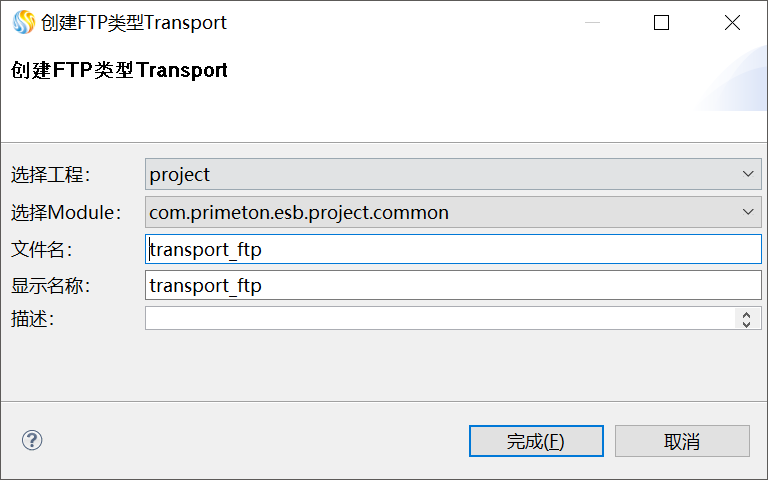

  2. 在弹出的“创建FTP类型Transport”界面，选择当前的工程、Module，并输入文件名及显示名称，如下图所示。

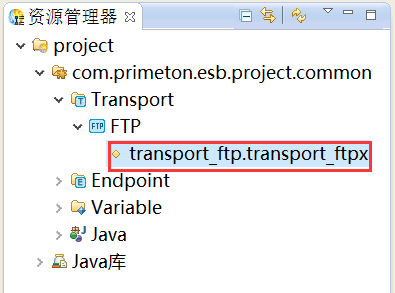

  3. 单击“完成”，HTTP Transport创建完成，如下图所示。

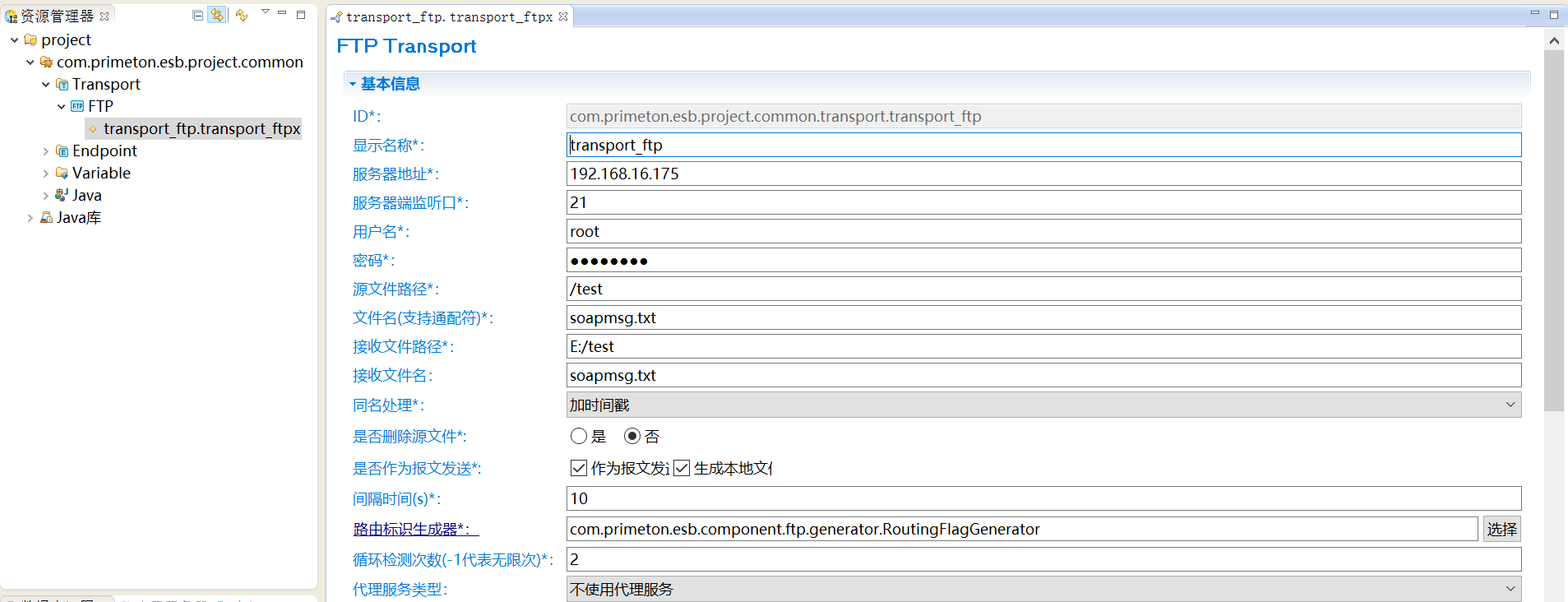

  4. 在资源管理器中，双击创建的FTP Transport，打开FTP Transport编辑器，修改相关参数。如下所示。

  5. FTP Transport配置完成后，单击工具栏中的保存图标。

创建FTP Endpoint ​

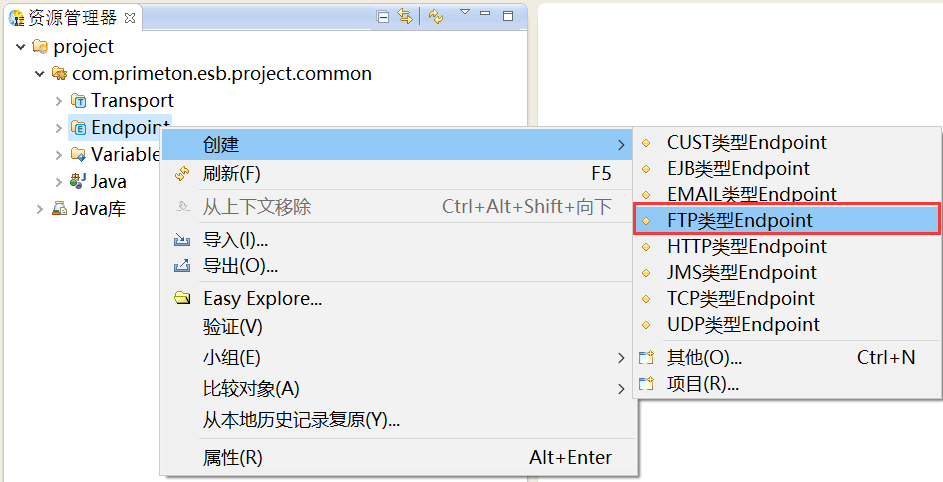

  1. 在创建的ESB项目的“Endpoint”上，右键选择“创建 > FTP类型Endpoint”，如下图所示。

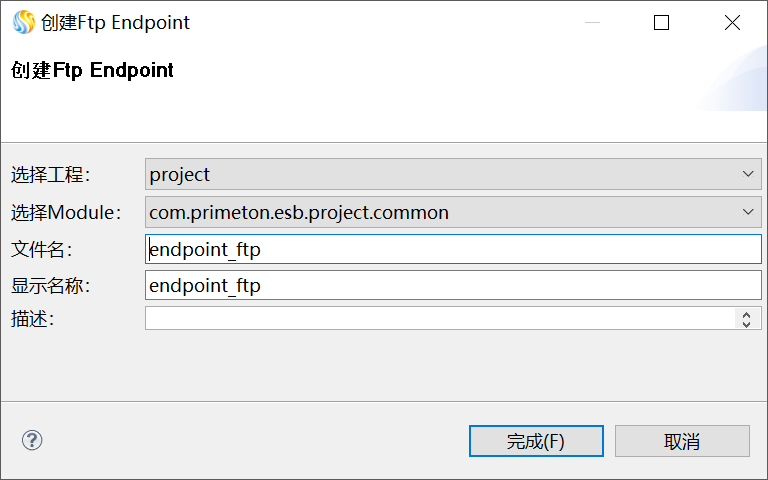

  2. 在弹出的“创建Ftp类型Endpoint”界面，选择当前的工程、Module，并输入文件名及显示名称，如下图所示。

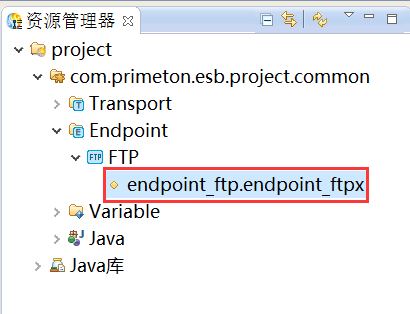

  3. 单击“完成”，FTP Endpoint创建完成，如下图所示。

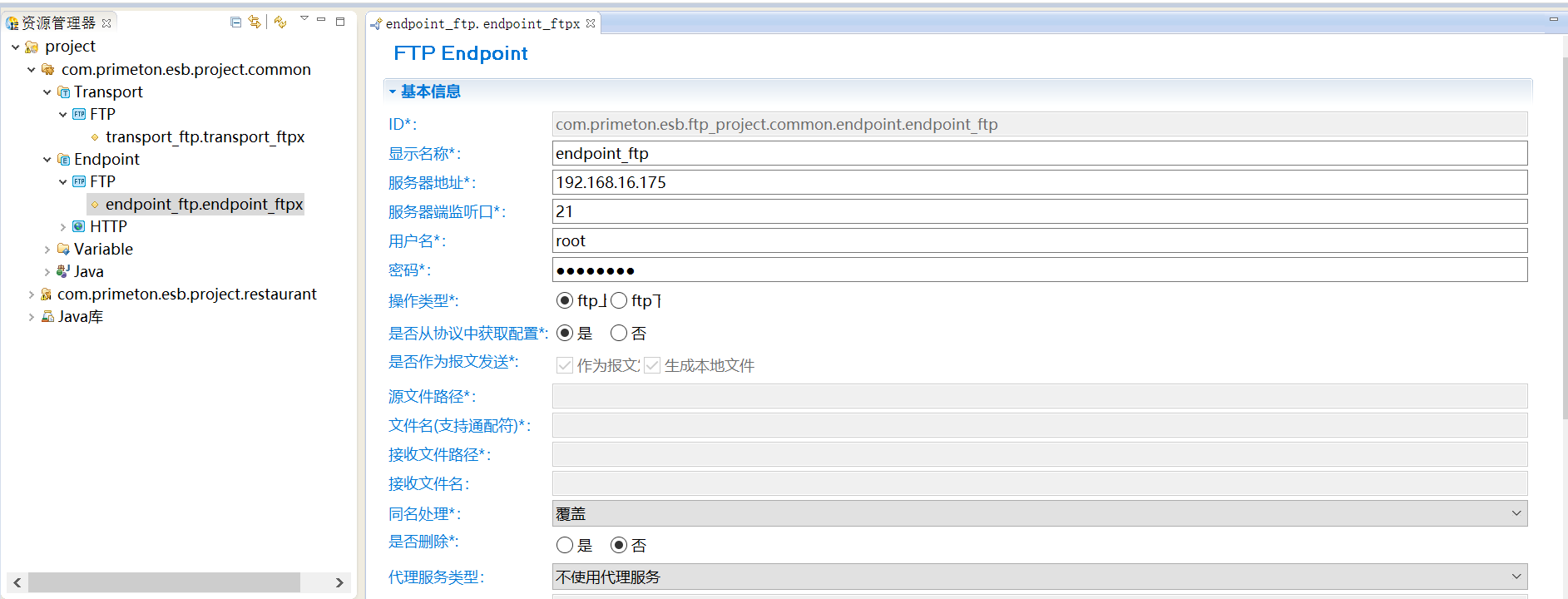

  4. 在资源管理器中，双击创建的FTP Endpoint，打开FTP Endpoint编辑器，修改相关参数。如下所示。

  5. HTTP Endpoint配置完成后，单击工具栏中的保存图标。

创建业务Module ​

  1. 在资源管理器中，选中创建好的项目，鼠标右键选择“创建 > 业务Module”，创建业务Module，如下图所示。

  2. 在“业务Module”对话框中，填写Module名称等信息，如下图所示。

  3. 单击“完成”，业务Module创建完成，如下图所示。

创建FTP业务服务 ​

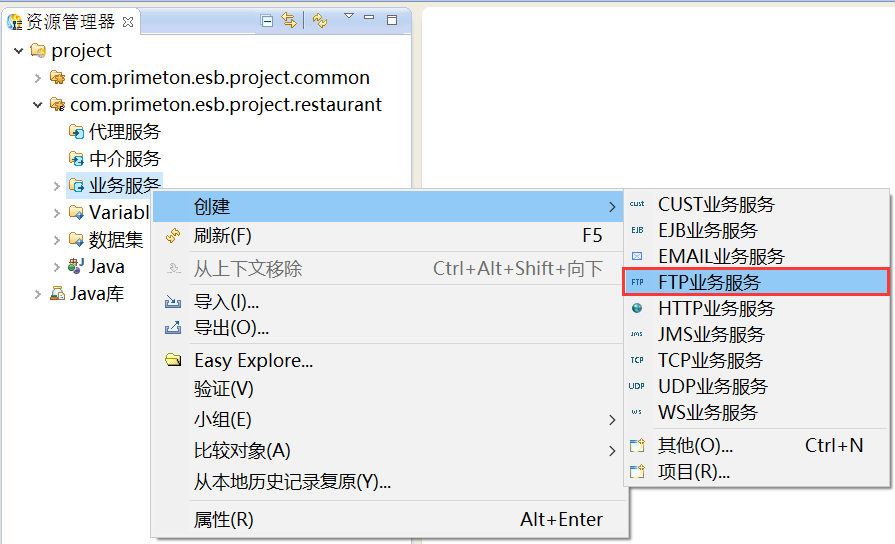

  1. 在资源管理器中，在新建的业务Module“com.primeton.esb.project.restaurant”的“业务服务”上，鼠标右键选择“创建 > FTP业务服务”，如下图所示。

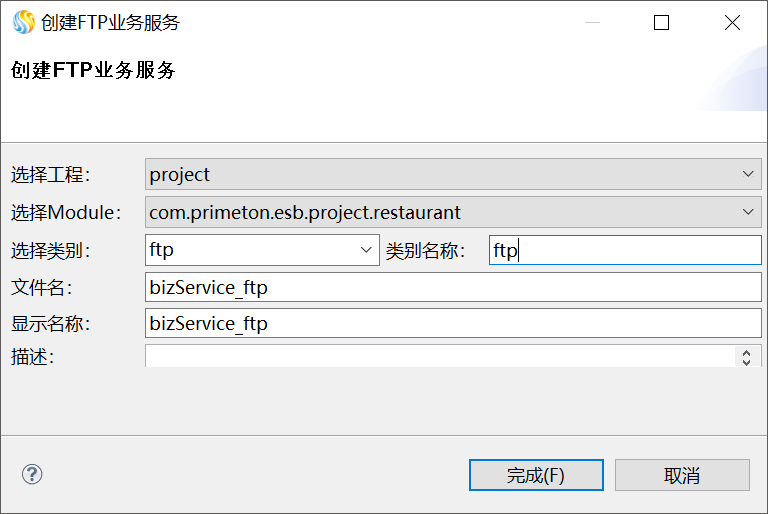

  2. 在打开的“创建FTP业务服务”对话框中，输入类别信息，如下图所示。

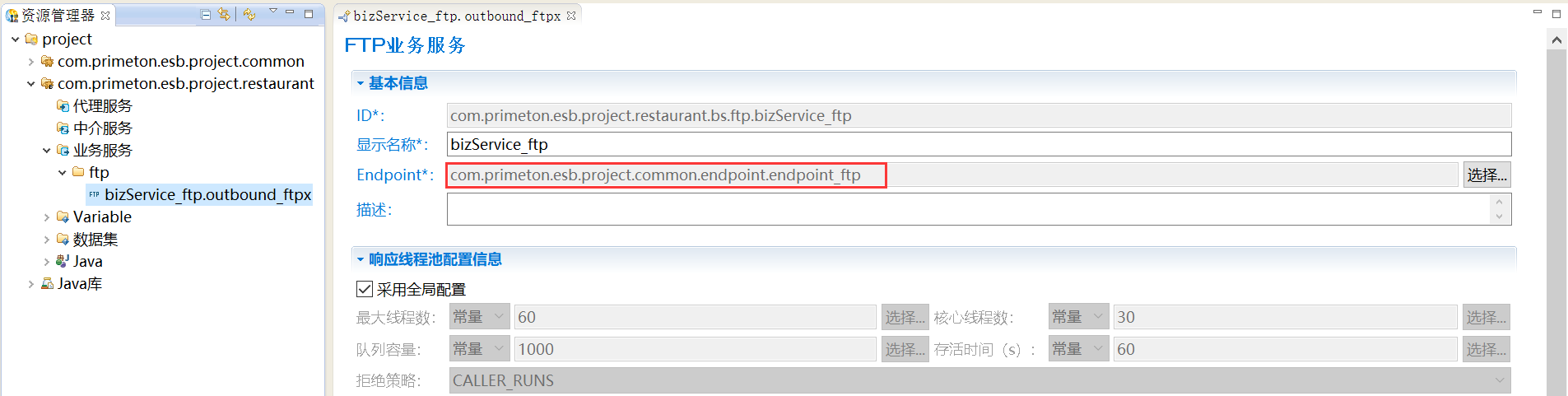

  3. 单击“完成”，在打开的“FTP业务服务”的编辑界面中，需要选择Endpoint和填写URI信息，如下图所示。

  4. 单击工具栏中的保存图标。

创建FTP代理服务 ​

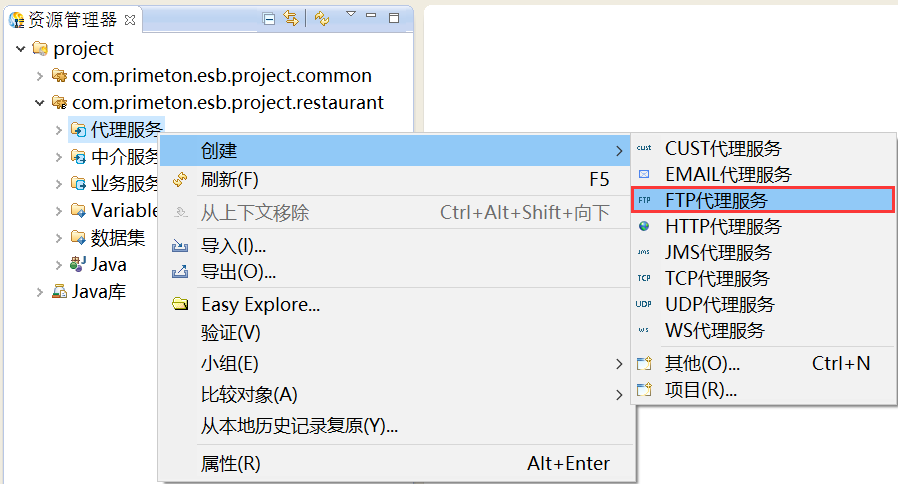

  1. 在资源管理器中，在新建的业务Module“com.primeton.esb.project.restaurant”的“代理服务”上，鼠标右键选择“创建 > FTP代理服务”，如下图所示。

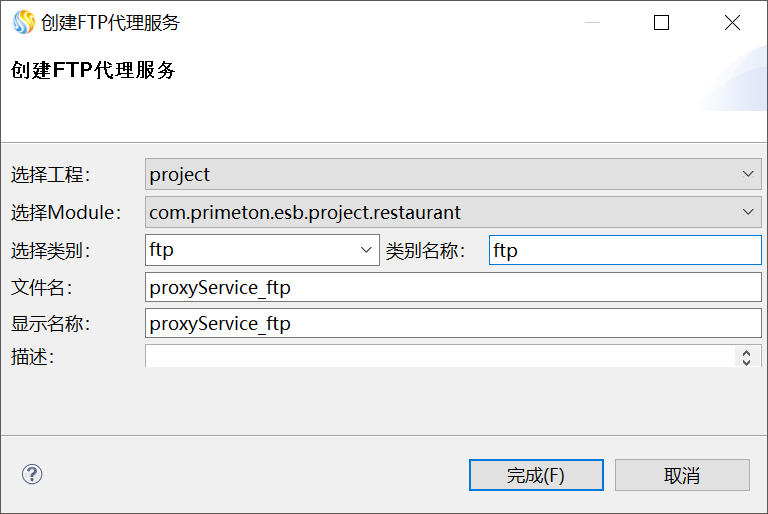

  2. 在打开的“创建FTP代理服务”对话框中，输入类别信息，如下图所示。

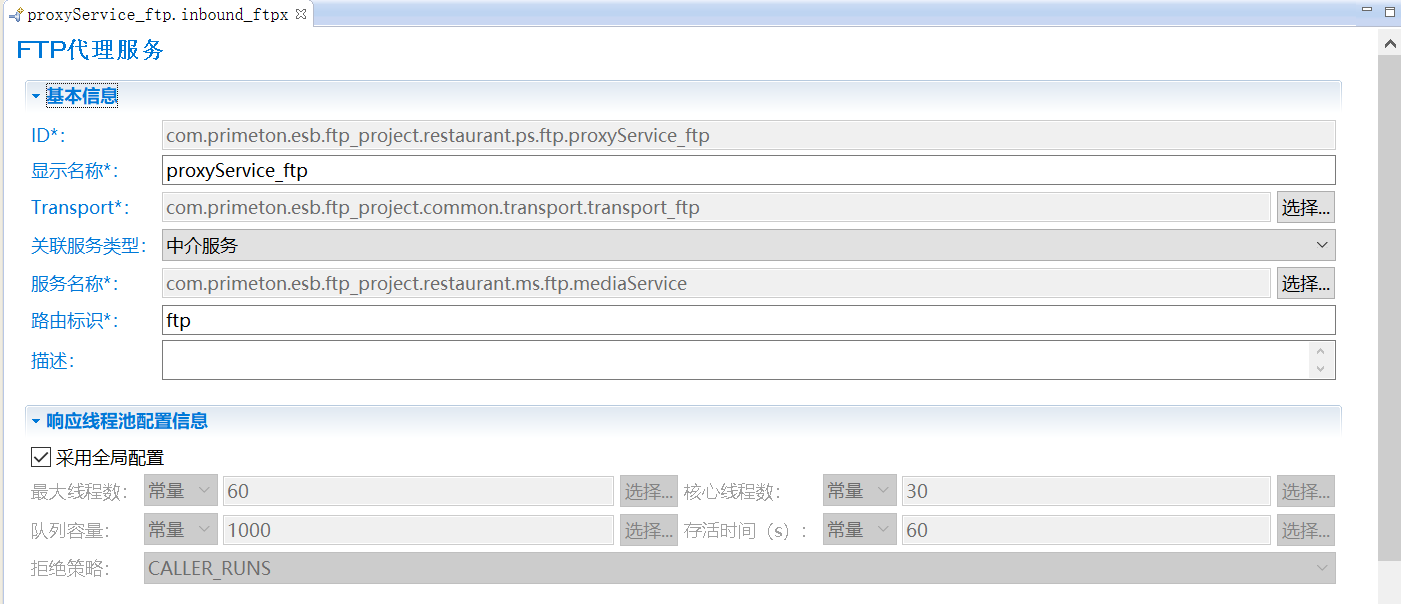

  3. 单击“完成”，在FTP代理服务的编辑界面中，需要如下信息，如下图所示。

  4. 单击工具栏的保存，完成FTP代理服务的创建。

创建ws业务服务 ​

  1. 在资源管理器中，在新建的业务Module“com.primeton.esb.project.restaurant”的“业务服务”上，鼠标右键选择“创建 > WS业务服务”，创建WS业务服务，如下图所示。

  2. 在打开的“创建WS业务服务”对话框中，输入类别信息，如下图所示。

  3. 单击“完成”，在打开的“WS业务服务”的编辑界面中，需要选择Endpoint和填写URI信息，如下图所示。

  4. 在“WS业务服务”的编辑界面，单击“Endpoint*”后面的“选择...”，弹出“Http Endpoint”对话框，选择之前创建的HTTP Endpoint，单击“确定”。如下图所示。

  5. 在“WS业务服务”的编辑界面，单击“URI*”下面的“导入WSDL”链接，弹出"导入WSDL"对话框。
    在“WSDL地址”的输入框中输入WSDL地址：http://127.0.0.1:8080/wsdemo/services/CustMgrService?wsdl ，然后单击后面的“导入”，Studio会自动导入WSDL的相关信息，勾选操作列表的操作，最后单击“完成”，完成WSDL的导入步骤，如下图所示。

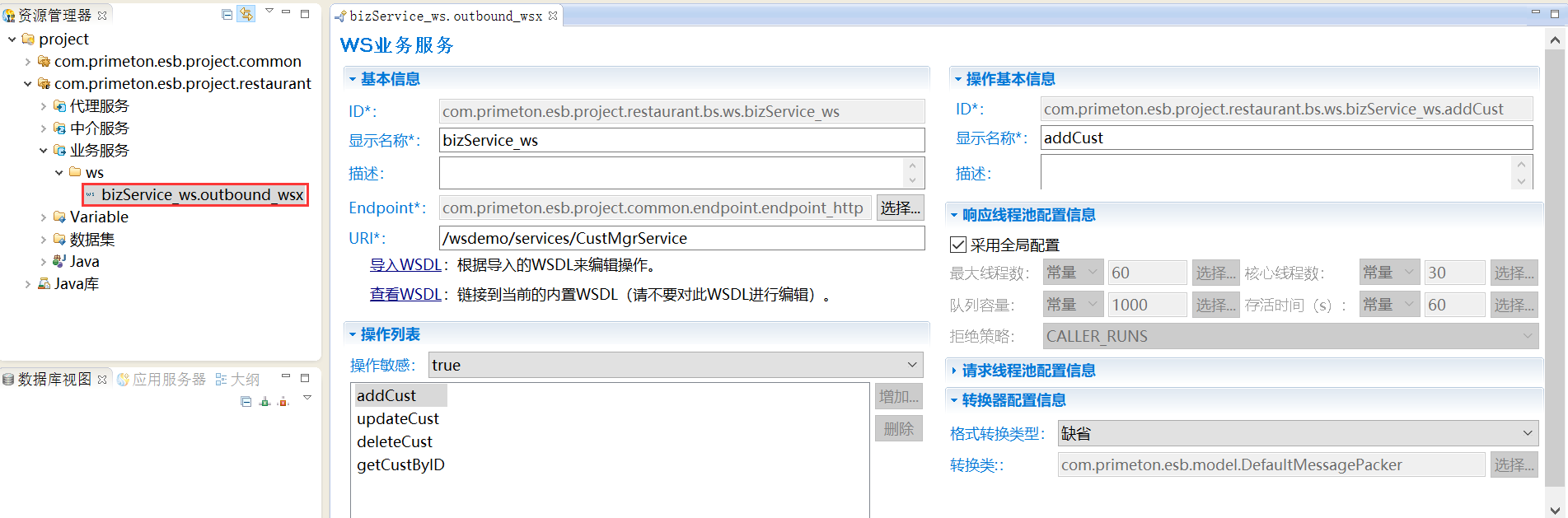

  6. 单击工具栏的保存，完成WS业务服务的创建，如下图所示。

创建Java方法 ​

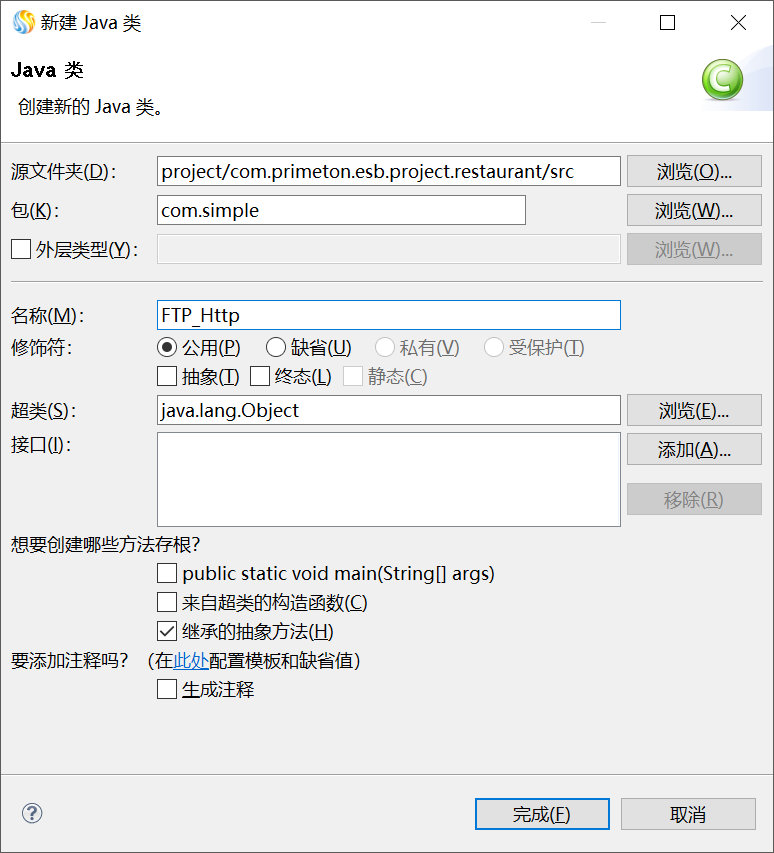

  1. 创建java类，在资源管理器中，右键单击业务Module中的Java，选择“创建 > 类”，如下图所示。

  2. 完整的“FTP_Http”类代码如下所示，该类方法中涉及到ESB内部消息的封装，FTP协议转换成HTTP协议，http协议所需的参数都已列出。具体属性值，根据自己的情况而定。

    java
    package com.simple;

import com.primeton.esb.message.ITipMessagePayload;
import com.primeton.esb.message.TipMessageBuilder;
import java.util.HashMap;
import java.util.Map;

public class FTP_Http
{
  public ITipMessagePayload get(ITipMessagePayload in)
  {
    Map protocolHeaders = new HashMap();
    protocolHeaders.put("$tip_method", "POST");
    protocolHeaders.put("Host", "192.168.16.168:9094");
    protocolHeaders.put("Content-Length", "242");

    protocolHeaders.put("User-Agent", "Apache-HttpClient/4.1.1 (java 1.5)");
    protocolHeaders.put("Connection", "/wsdemo/services/CustMgrService");
    protocolHeaders.put("remote.addr", "192.168.16.57:8666");
    protocolHeaders.put("SOAPAction", "getCustByID");
    protocolHeaders.put("Accept-Encoding", "gzip,deflate");
    protocolHeaders.put("$tip_protocol", "HTTP/1.1");
    protocolHeaders.put("Content-Type", "text/xml*/");
    protocolHeaders.put("$tip_consumer.message.req.encoding", "UTF-8");
    protocolHeaders.put("$tip_consumer.message.resp.encoding", "UTF-8");

    in.getSystemHeaders().put("$tip_message_encoding", "UTF-8");
    in.getSystemHeaders().put("$tip_message_invoke_type", Integer.valueOf(3));

    TipMessageBuilder msgBuilder = TipMessageBuilder.withPayload(new String((byte[])in.getMessagePayload()));
    msgBuilder.setMessageHeaders(in.getMessageHeaders());
    msgBuilder.setProtocolHeaders(protocolHeaders);
    in.getSystemHeaders().put("$tip_message_invoke_type", Integer.valueOf(3));
    msgBuilder.copySystemHeaders(in.getSystemHeaders());
    return msgBuilder.build();
  }
}

  3. 同样的方法创建“Http_Ftp”类，完整的类代码如下所示。

    java
    package com.simple;

import com.primeton.esb.message.ITipMessagePayload;
import com.primeton.esb.message.TipMessageBuilder;
import java.io.PrintStream;
import java.util.HashMap;
import java.util.Map;

public class Http_Ftp
{
  public ITipMessagePayload httpToFtp(ITipMessagePayload in)
  {
    Map protocolHeaders = new HashMap();

    protocolHeaders.put("targetPath", "/test");
    protocolHeaders.put("rename", "response.txt");
    protocolHeaders.put("sameNameHandle", "1");
    in.getSystemHeaders().put("$tip_message_invoke_type", Integer.valueOf(2));

    TipMessageBuilder msgBuilder = null;
    System.out.println(new String((byte[])in.getMessagePayload()));
    if ((in.getMessagePayload() instanceof byte[]))
      msgBuilder = TipMessageBuilder.withPayload((byte[])in.getMessagePayload());
    else {
      msgBuilder = TipMessageBuilder.withPayload(((String)in.getMessagePayload()).getBytes());
    }

    msgBuilder.setMessageHeaders(in.getMessageHeaders());
    msgBuilder.setProtocolHeaders(protocolHeaders);
    msgBuilder.copySystemHeaders(in.getSystemHeaders());

    return msgBuilder.build();
  }
}

创建FTP中介服务 ​

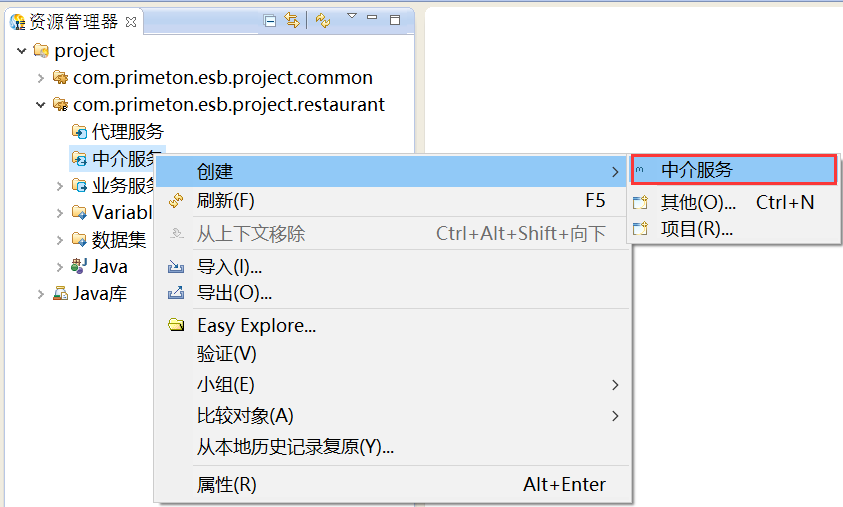

  1. 在资源管理器中，在新建的业务Module“com.primeton.esb.project.restaurant”的“中介服务”上，鼠标右键选择“创建 > 中介服务”，如下图所示。

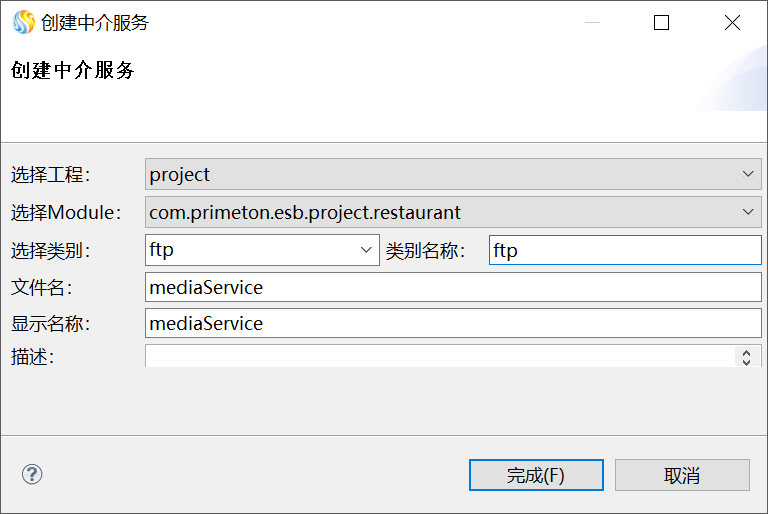

  2. 在打开的“创建中介服务”对话框中，输入类别信息，如下图所示。

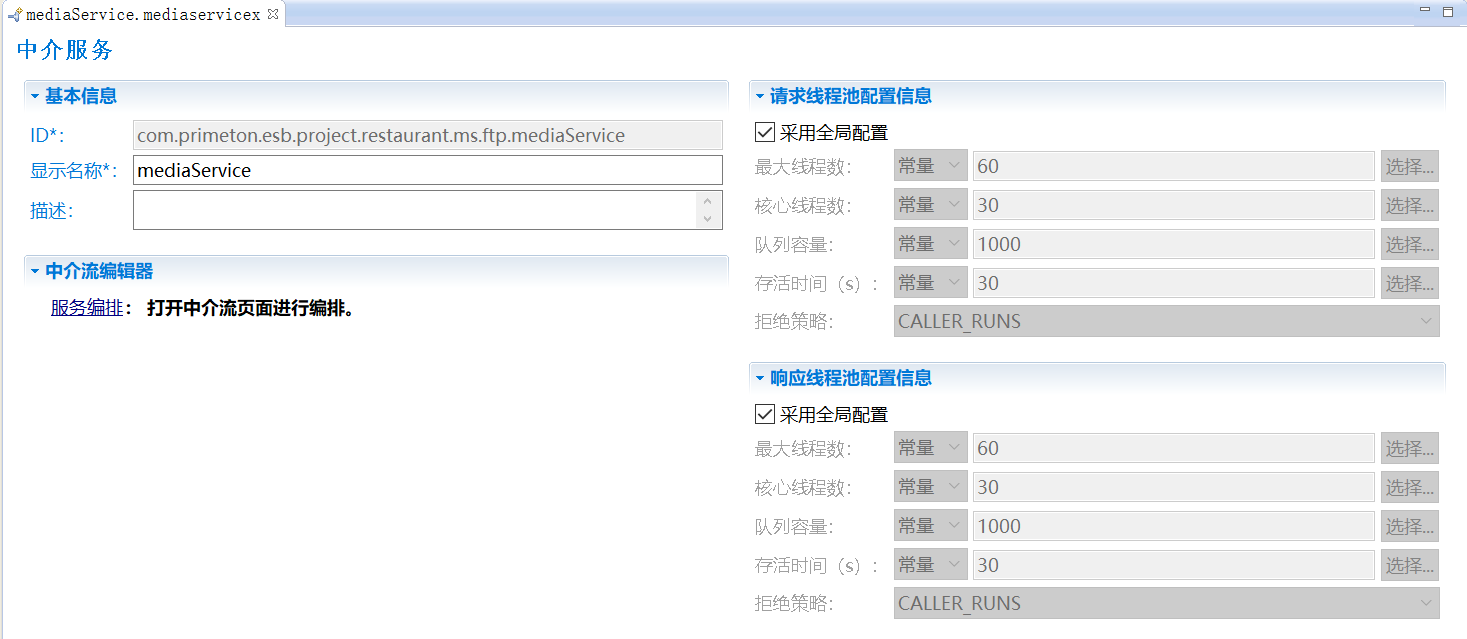

  3. 单击“完成”，进入右侧的“中介服务”的编辑界面中，如下图所示。

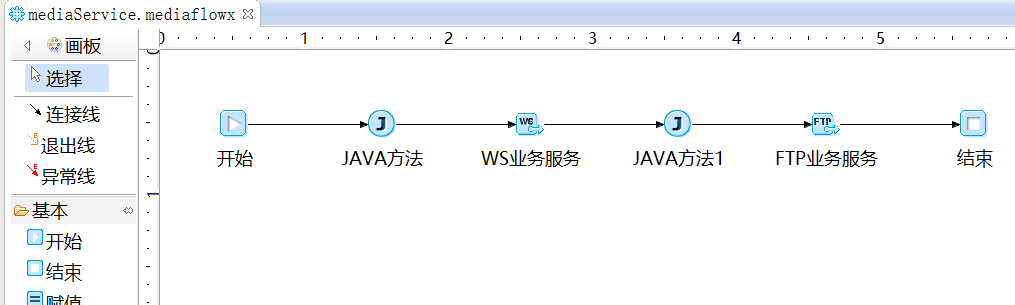

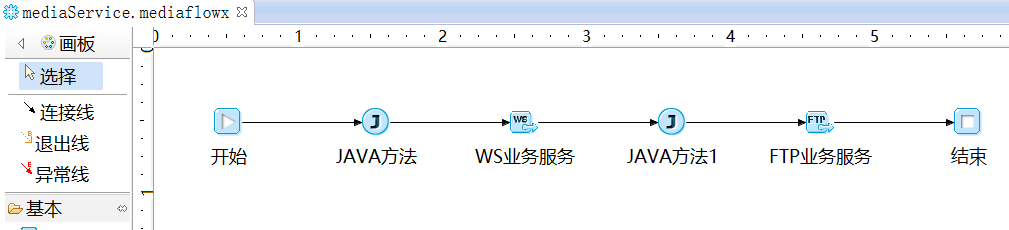

  4. 在“中介服务”编辑界面，单击“服务编排”，从左侧面板拖入图元到右侧编辑界面，并用连线连接，如下图所示。

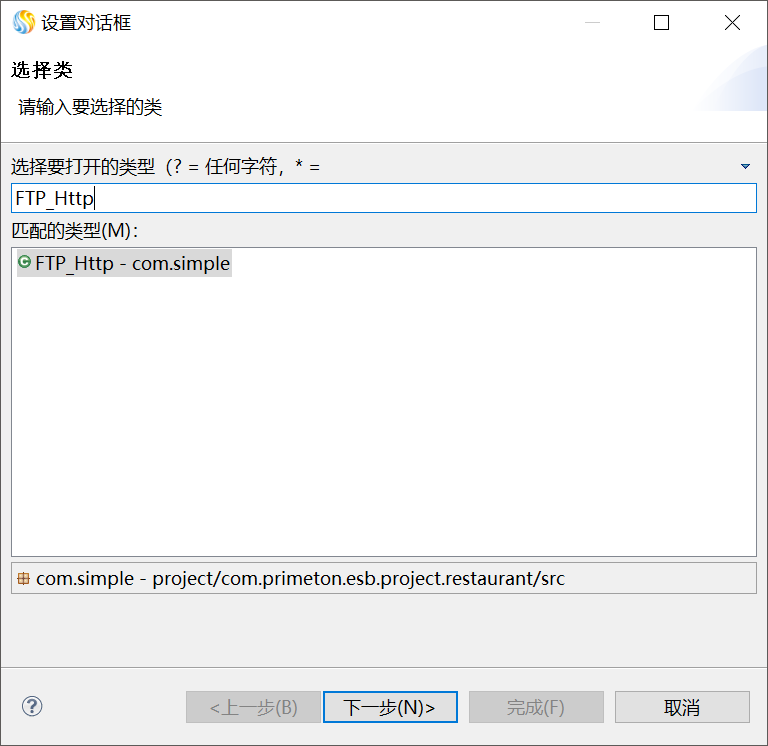

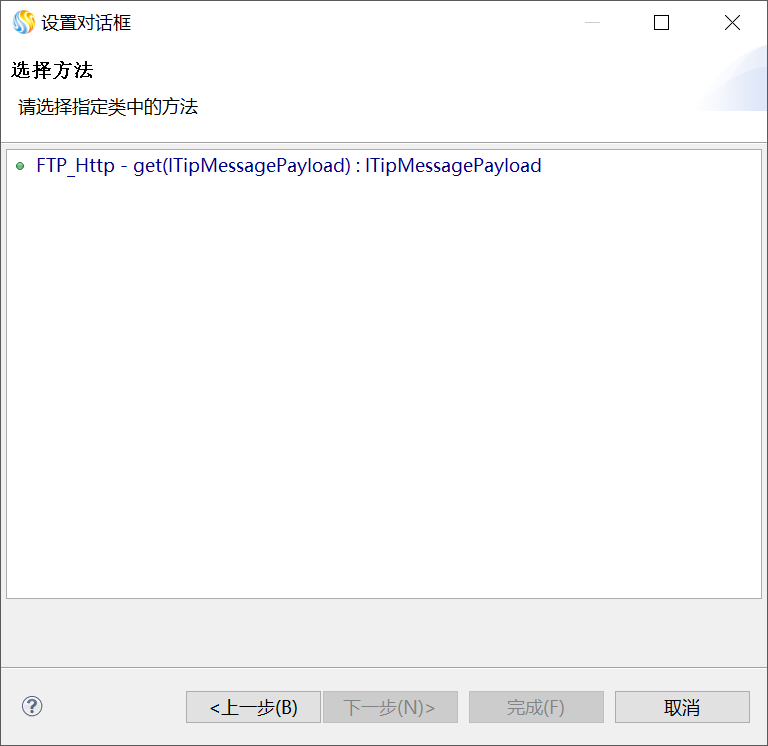

  5. 双击编辑区中的"JAVA方法"JAVA方法图元，在"JAVA方法属性设置"窗口中，单击"浏览..."，弹出"选择java方法"窗口，在"选择要打开的类型的输入框中输入类名"FTP_Http"，在"匹配的类型"中选中FTP_Http，单击“下一步”再选中方法，如下图所示。

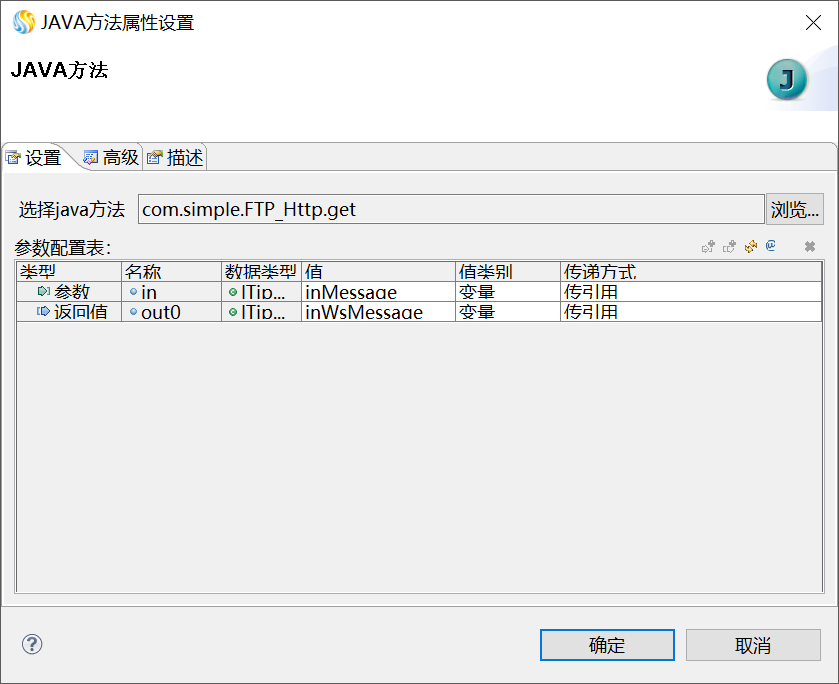

  6. 在"JAVA方法属性设置"中设置"参数配置表"，如下图所示。

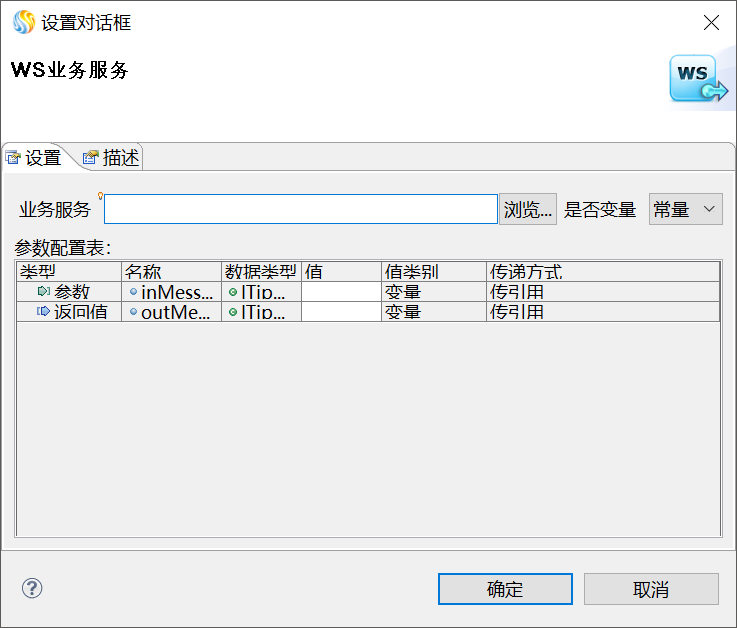

  7. 双击编辑区中的"WS业务服务"图元，弹出WS业务服务的"设置对话框"，单击"浏览..."，如下图所示。

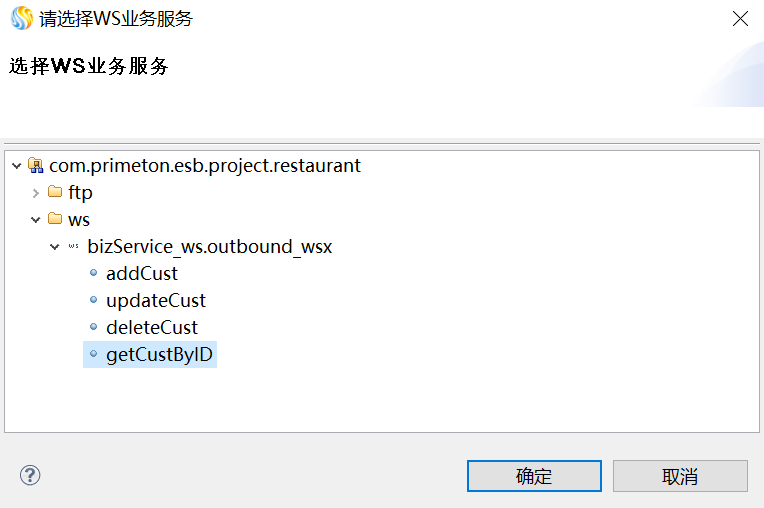

  8. 在弹出的"请选择WS业务服务"窗口中，选择对应的WS业务服务，单击“确定”，如下图所示。

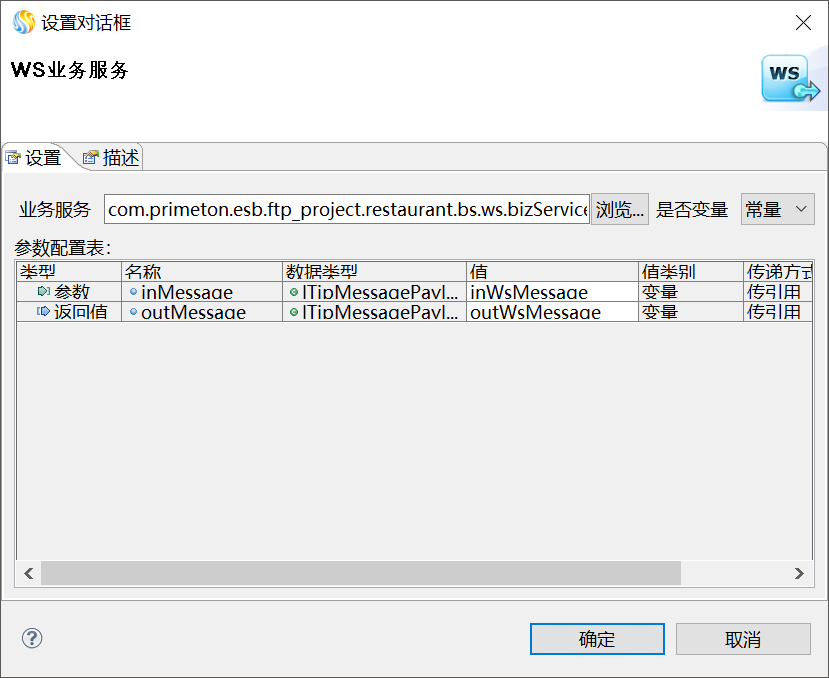

  9. 在"设置对话框"中设置"参数配置表"，单击“确定”，如下图所示。

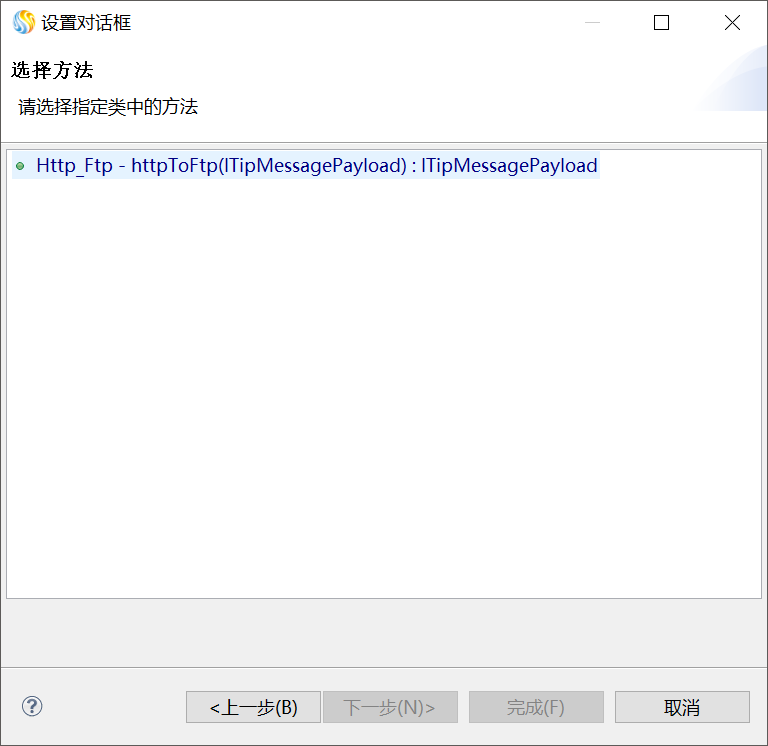

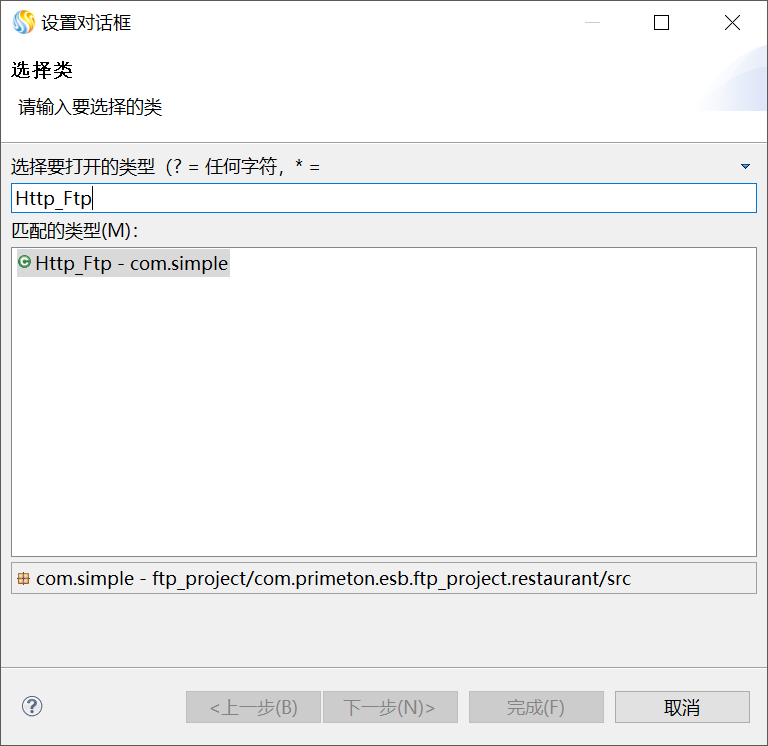

  10. 双击编辑区中的“JAVA方法1”图元，在"JAVA方法属性设置"窗口中，单击"浏览..."，弹出"选择java方法"窗口，在"选择要打开的类型的输入框中输入类名"Http_Ftp"，在"匹配的类型"中选中Http_Ftp，单击“下一步”再选中方法，如下图所示。

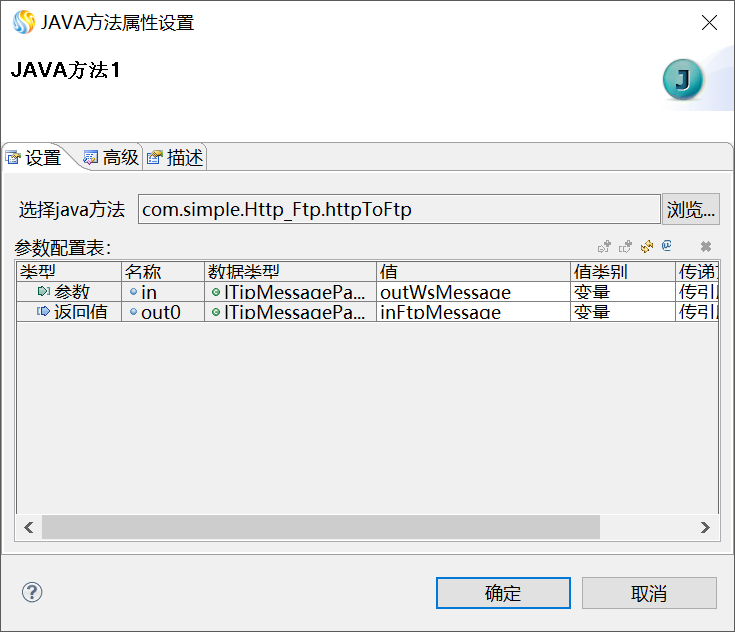

  1. 设置"参数配置表"，单击"确定"，如下图所示。

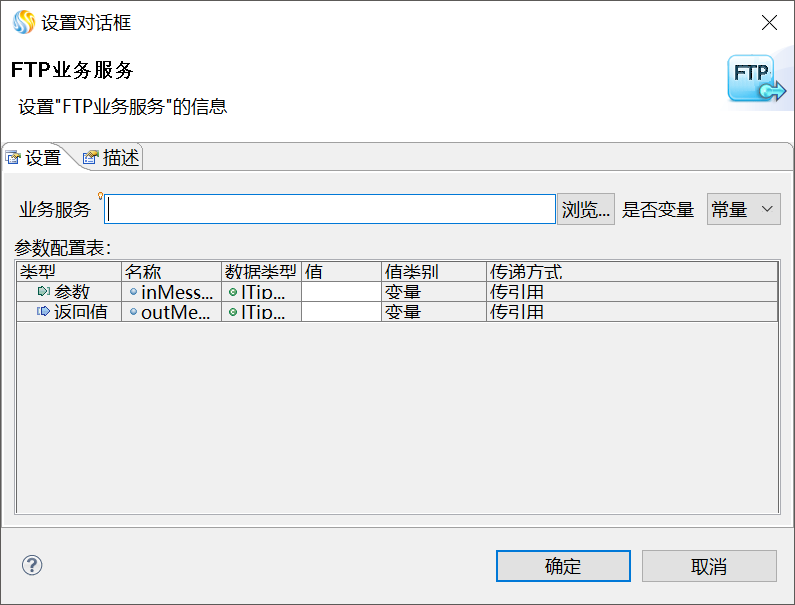

  1. 双击编辑区中的"FTP业务服务"图元，弹出FTP业务服务的"设置对话框"，单击"浏览..."，如下图所示。

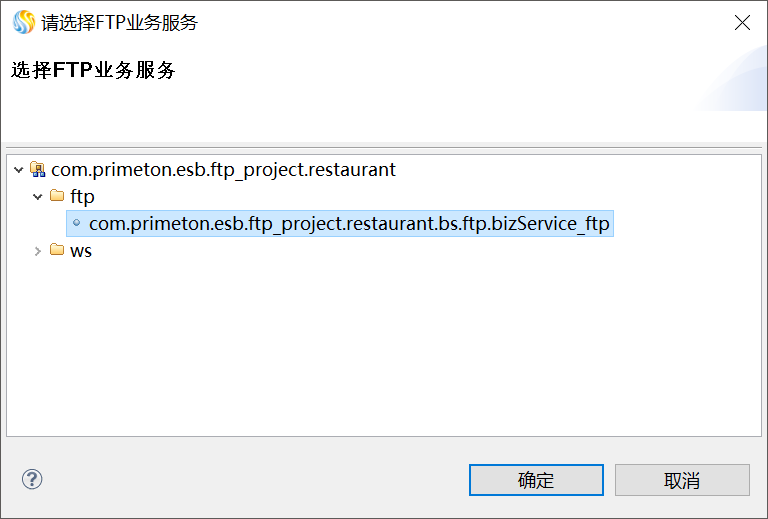

  1. 在弹出的"请选择WS业务服务"窗口中，选择对应的WS业务服务，单击“确定”，如下图所示。

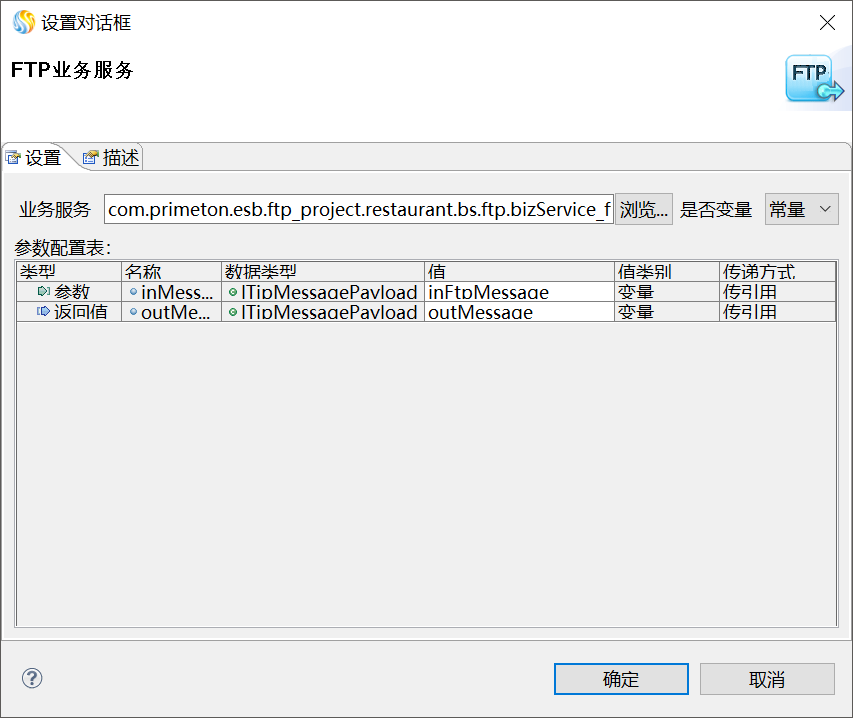

  1. 在"设置对话框"中设置"参数配置表"，单击“确定”，如下图所示。

  1. 中介服务创建完成，如下图所示。

创建HTTP Endpoint ​

  1. 在创建的ESB项目的“Endpoint”上，右键选择“创建 > HTTP类型Endpoint”，如下图所示。

  2. 在弹出的“创建HTTP类型Endpoint”界面，选择当前的工程、Module，并输入文件名及显示名称，如下图所示。

  3. 单击“完成”，HTTP Endpoint创建完成，如下图所示。

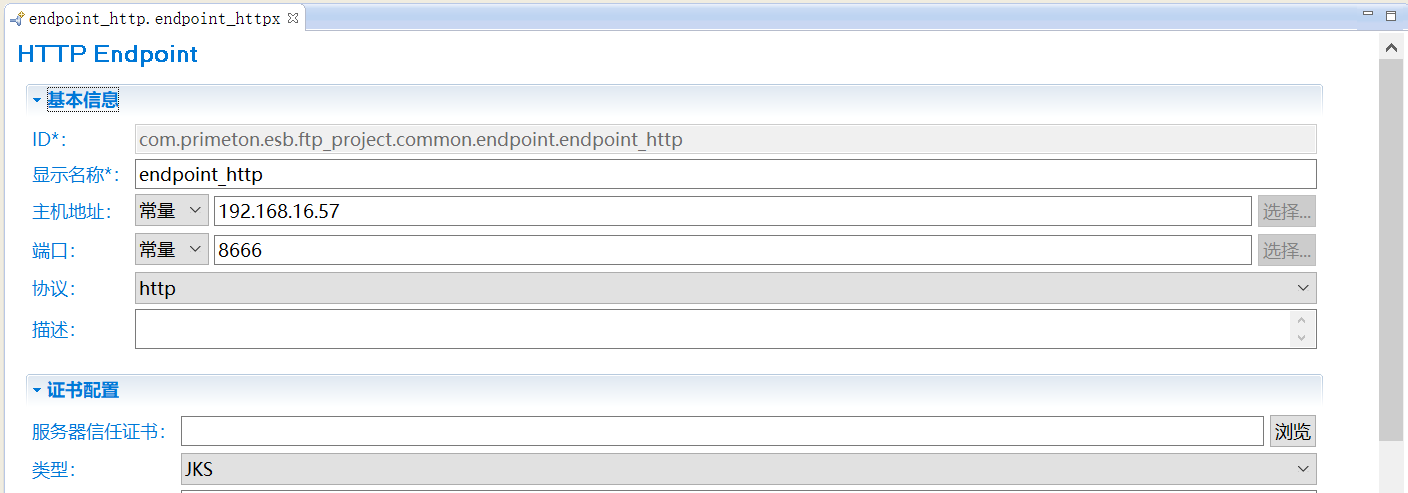

  4. 在资源管理器中，双击创建的HTTP Endpoint，打开HTTPEndpoint编辑器，修改相关参数。如下所示。

部署 ​

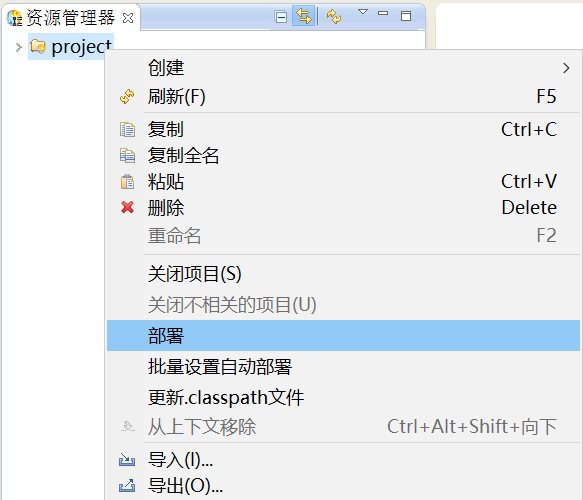

1.右击项目名称，选择部署。

测试 ​

  1. 利用SOAPUI测试http://127.0.0.1:8080/wsdemo/services/CustMgrService?wsdl 中的getCustByID操作，可以得到SOAP请求消息，即为 ftp 上/test/soapmsg.txt 中的内容，如下所示。

    xml
    <soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/"
xmlns:xsd="http://ws.apache.org/axis2/samples/Cust/xsd/">
<soap:Header/>
<soap:Body>
<xsd:getCustByID>
<xsd:custid>1</xsd:custid>
</xsd:getCustByID>
</soap:Body>
</soap:Envelope>

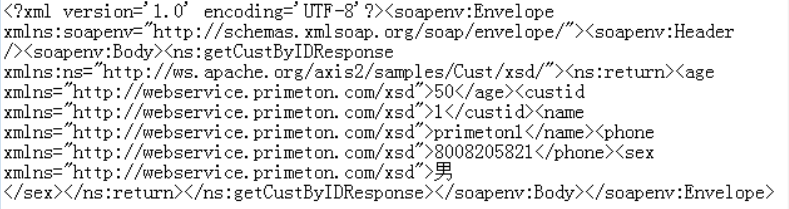

  2. 保证 FTP 可以正常访问，启动 ESB Server 后，间隔 20s，就会发现从 ftp 上将/test/soapmsg.txt 文件下载到 E:/test/soapmsg.txt，并根据其中的 soap 消息，调用了CustMgrService 中的 getCustByID，将响应的 soap 消息作为文件内容，上传到了 ftp 上/test/responst.txt 文件中，该文件内容如下图所示。
