云原生服务环境搭建

1、环境准备

• 系统信息

名称	说明
操作系统	CentOS Linux release 7.9.2009
系统架构	x86_64
安装模式	最小化模式安装

• 相关软件

软件	说明
8.3.3介质1	EOS_Platform_8.3.3_Private_Medium_Service.tar.gz
JDK	jdk-8u162-linux-x64.tar.gz
JDK	jdk-17-linux-x64-bin.tar.gz

• 安装准备工作
  • 确保所有被安装服务器时区和时间一致，时间不一致会影响Elasticsearch和Skywalking等信息无法采集的情况出现。
    • 在各个服务器上安装时间同步命令工具：yum install ntp -y
    • 使用 ntpdate 命令，从时间服务器上进行同步，例如：ntpdate cn.pool.ntp.org
  • 确保 Selinux 调整为 disabled 或者 permissive。修改 /etc/selinux/config 文件需要重新启动主机。
  • 确保防火墙被关闭。
    • 停止防火墙 systemctl stop firewalld
    • 主机启动时禁用防火墙 systemctl disable firewalld

2、安装介质介绍

• EOS_Platform_8.3.3_Private_Medium_Service.tar.gz介质包含中间件应用，目的在于搭建日志中心及应用程序性能监视中心，具体内容如下：

名称	说明	jdk环境要求	端口	默认账户	依赖组件配置
skywalking(应用程序性能监视工具)		skywalking-apm需要部署在jdk17环境下	8080、12800、11800	无需配置
ELK(多应用组成的日志中心)	elasticsearch	需要部署在jdk17环境下	9200、9300	V7以下版本没有，高版本可自定义设置
	logstash	需要部署在jdk17环境下	5000、9600	无需配置	Elasticsearch、kafka：logstash/config/eos-logstash.conf(不支持加密配置)
	kafka	需要部署在jdk8环境下	9092	无需配置	zookeeper：/elk/kafka/config/server.properties（不支持加密配置）
	zookeeper	需要部署在jdk8环境下	2181、2888、3888	默认不开启，可自定义配置

注：elasticsearch和logstash介质中自带jdk17，启动时会自动加载自带的jdk17，使用自带的jdk需添加权限：

chowm -R 用户:组 /目录：
如： chown -R es:es /home/es/elk（先将目录权限给指定用户）

chmod -R 755 /目录：
如： chmod -R 755 /home/es/elk（再给目录读写权限）

3、环境搭建

安装Elasticsearch

• Elasticsearch 是一个分布式可扩展的实时搜索和分析引擎，一个建立在全文搜索引擎 Apache Lucene(TM) 基础上的搜索引擎。当然Elasticsearch并不仅仅是Lucene那么简单，它不仅包括了全文搜索功能，还可以进行以下工作:

  • 分布式实时文件存储，并将每一个字段都编入索引，使其可以被搜索。
  • 实时分析的分布式搜索引擎。
  • 可以扩展到上百台服务器，处理PB级别的结构化或非结构化数据。

• Elasticsearch安装：请部署在jdk17环境下，Elasticsearch介质中带有jdk17，启动时会自动加载自带的jdk17

  • 修改系统配置(root用户执行以下命令) 修改/etc/security/limits.conf文件 增加配置

    vi /etc/security/limits.conf
    #在文件最后，增加如下配置：
    * soft nofile 65536
    * hard nofile 65536
    # 执行以下命令加载配置文件
    sysctl --system
    #在/etc/sysctl.conf文件最后添加一行 vm.max_map_count=655360 添加完毕之后，执行命令： sysctl -p
    vi /etc/sysctl.conf
    vm.max_map_count=655360
    sysctl -p


  • 先新建一个用户（出于安全考虑，elasticsearch默认不允许以root账号运行）

    # 创建组
    groupadd es
    # 创建用户
    useradd -m -g es es
    # 设置密码
    passwd es
    # 切换es用户
    su es


  • 上传安装包至/home/es目录下并解压到指定目录 tar -zxvf EOS_Platform_8.3.3_Private_Medium_Service.tar.gz -C /home/es/eos8

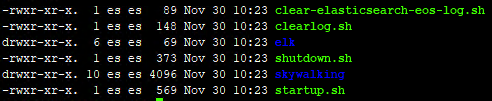

    解压后目录结构如下：

  • 修改Elasticsearch配置文件 文件路径{安装位置}/elk/elasticsearch/config/elasticsearch.yml，修改network.host的值为{安装机器IP}

    # 修改es的ip地址
    network.host={安装机器IP}


    在/elk/elasticsearch/config/jvm.options文件，修改elasticsearch的JVM参数，默认为8g，根据自己机器配置，建议至少8G，否则可能导致无法启动。

    -Xms10g
    -Xmx10g


  • 启动Elasticsearch

    # 进入bin目录
    cd  {安装位置}/elk/elasticsearch/bin
    # 启动Elasticsearch
    ./startup.sh
    #ES日志需要有模板，通过命令可以加载，模板文件在elasticsearch/template 文件夹中
    cd  {安装位置}/elk/elasticsearch/template
    curl -H "Content-Type:application/json" -XPUT 'http://{安装机器IP}:9200/_index_template/eos-classic-log' -d @eos-classic-log-template.json
      curl -H "Content-Type:application/json" -XPUT 'http://{安装机器IP}:9200/_index_template/eos-dap-app-log' -d @eos-dap-app-log-template.json
      curl -H "Content-Type:application/json" -XPUT 'http://{安装机器IP}:9200/_index_template/eos-dap-trace-log' -d @eos-dap-trace-log-template.json
      curl -H "Content-Type:application/json" -XPUT 'http://{安装机器IP}:9200/_index_template/eos-wf-log' -d @eos-wf-log-template.json

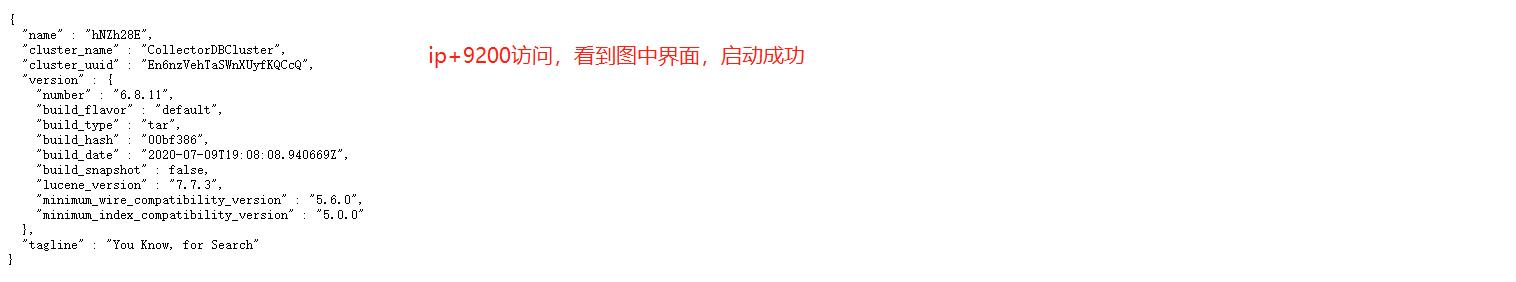

  • 验证安装

  • es常用命令 http://{安装机器IP}:9200/_cat/health 检查ES数据库的索引状态（百分比） http://{安装机器IP}:9200/_cat/indices 查看ES数据库的索引列表（green可用，yellow正在创建，red不可用）。

安装zookeeper

• 安装zookeeper：请部署在jdk8环境下

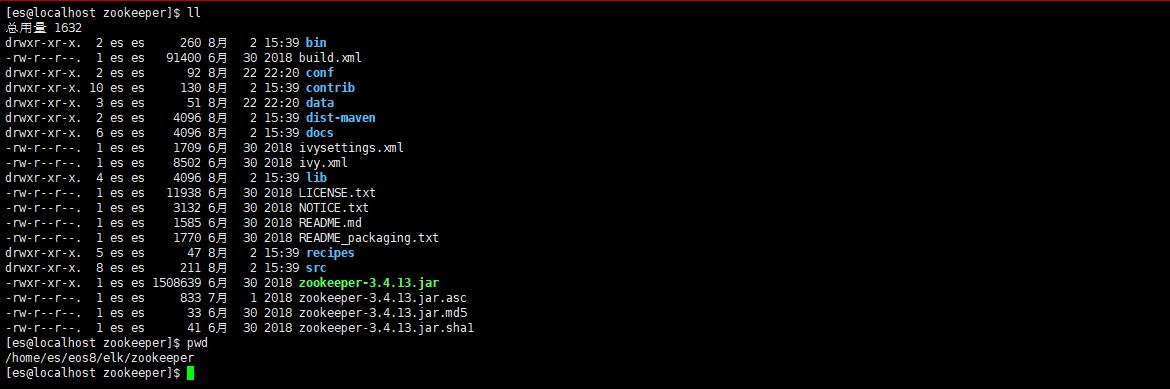

  zookeeper安装文件安装介质包中已包含，路径为elk/zookeeper

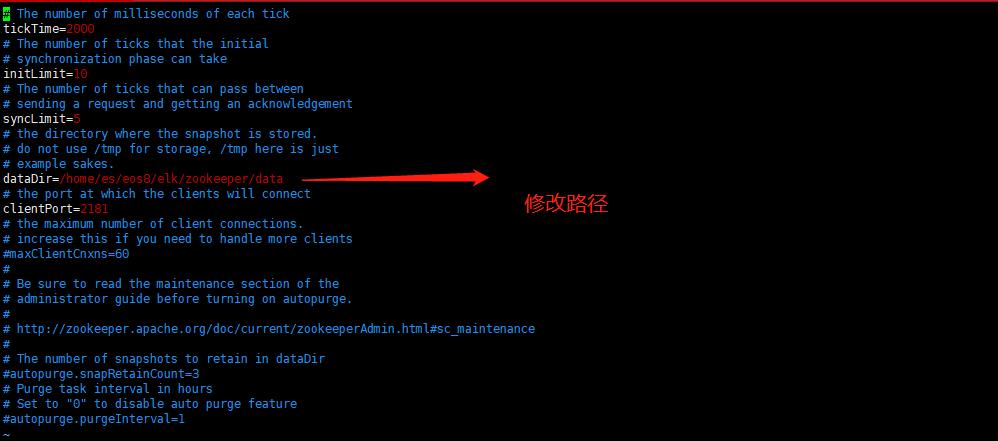

  • 修改配置(配置文件路径：zookeeper/conf/zoo.cfg)

  • 启动zookeeper 进入zookeeper/bin目录，执行以下命令 ./zkServer.sh start

  • 查看zookeeper是否启动成功 ./zkServer.sh status

    ./zkServer.sh status
    ZooKeeper JMX enabled by default
    Using config: /opt/primeton/elk4eos/elk/zookeeper/bin/../conf/zoo.cfg
    Mode: standalone


安装kafka

• 安装kafka：请部署在jdk8环境下

  路径 {安装位置}/elk/kafka

  # 编辑{安装位置}/elk/kafka/config/server.properties文件
  # 修改server.properties文件中以下内容，配置kafka监听端口及ip地址
  listeners=PLAINTEXT://{安装机器IP}:9092
  advertised.listeners=PLAINTEXT://{安装机器IP}:9092
  # 修改zookeeper地址
  zookeeper.connect=127.0.0.1:2181/kafka
  #修改日志文件路径
  log.dirs=/tmp/kafka-logs


• 启动kafka

  #进入kafka/bin目录，执行以下命令
  ./startup.sh
  # 初始化
  ./kafka-topics.sh --create --zookeeper 127.0.0.1:2181/kafka --replication-factor 1 --partitions 1 --topic eos-log
  #如果报already exists，执行删除
  ./kafka-topics.sh  --delete --zookeeper 127.0.0.1:2181/kafka   --topic eos-log


• 验证 ./kafka-topics.sh --zookeeper 127.0.0.1:2181/kafka --list

安装logstash

• 安装logstash：请部署在jdk17环境下，logstash介质中带有jdk17，启动时会自动加载自带的jdk17

文件路径 {安装位置}/elk/logstash logstash从kafka中获取日志数据，经过处理后发送至elastisearch中，所以需要在此处配置kafka和elasticsearch的地址。

# 修改以下文件
logstash/config/eos-logstash.conf
# 修改kafka地址
input {
    kafka {
        bootstrap_servers => ["{安装机器IP}:9092"]
        topics_pattern => "eos-.*"
        group_id => "eos-logstash"
        client_id => "eos-logstash"
        auto_offset_reset => "earliest"
        codec => json {
            charset => "UTF-8"
        }
        consumer_threads => 3
        decorate_events => true
    }
}
# 修改elasticsearch地址
output {
  elasticsearch {
      hosts => ["{安装机器IP}:9200"]
      index =>  "%{[fields][eos-log-type]}-%{+YYYY.MM.dd}"
      document_type => "log"
  }

• 启动logstash 进入logstash/bin目录，执行以下命令 ./startup.sh

注：如果启动报：No configuration found in the configured sources. 可将startup.sh中的nohup sh logstash -f ../config/eos-logstash.conf >> ../logs/out.log 2>&1 & 改为：nohup sh logstash -f {logstash安装路径}/config/eos-logstash.conf >> ../logs/out.log 2>&1 &

• 查看logstash是否启动成功 ps -ef|grep logstash

安装skywalking

• 安装skywalking:请部署在jdk17环境下，可在启动脚本中指定jdk17（如：export JAVA_HOME=/home/jdk17 export PATH=$JAVA_HOME/bin:$PATH）

• 安装路径 {安装位置}/skywalking 修改 {安装位置}/skywalking/config/application.yml

  # 编辑 application.yml文件
  {安装位置}/skywalking/config/application.yml
  # 修改elasticsearch地址,改成本机器IP地址
  elasticsearch:
    nameSpace: ${SW_NAMESPACE:"CollectorDBCluster"}
    clusterNodes: ${SW_STORAGE_ES_CLUSTER_NODES:{安装机器IP}:9200}
    indexShardsNumber: ${SW_STORAGE_ES_INDEX_SHARDS_NUMBER:2}
    indexReplicasNumber: ${SW_STORAGE_ES_INDEX_REPLICAS_NUMBER:0}


  重点说明:

  apache-skywalking-apm 利用java agent技术，实现不侵入业务系统，从而达到对应用系统调用链的跟踪和监控。 afcenter、bps、gateway应用都需要配置，以afcenter为例说明，其他应用配置同理， skywalking客户端路径为/opt/primeton/apps/eos-app/skywalking-agent(本例中位于另外一台服务器，和Afcenter在同一介质中)，采集应用调用信息按如下步骤

  1. 配置skywalking-apm客户端信息,文件路径(/opt/primeton/apps/eos-app/skywalking-agent/config/agent.config)

     collector.backend_service=${SW_AGENT_COLLECTOR_BACKEND_SERVICES:{skywalking服务端所在服务器IP}:11800}


  2. 在应用启动时增加-apm参数(本文中地址为/opt/primeton/apps/eos-app/server/afcenter/bin/)，应用启动后apache-skywalking-apm会收集应用的调用信息

     # 启动是增加 -apm参数
     ./startup.sh -apm


安装filebeat

• filebeat:

• filebeat 配置启动 filebeat安装介质是在EOS_Platform_8.3.3_Private_Medium_Application.tar.gz中，即和Afcenter在同一安装包下，fielbeat安装路径为 /opt/primeton/apps/eos-app/filebeat

  编辑eos-filebeat.yml文件，文件路径：/opt/primeton/apps/eos-app/filebeat/eos-filebeat.yml

     input：请根据实际路径修改日志路径
     output：
      enabled: true
      hosts: ["{安装kafka机器IP}:9092"]



  # 启动filebeat
  nohup ./filebeat -e -c eos-filebeat.yml >/dev/null 2>&1 &


4、安装验证

• 启动说明 启动顺序说明：先启动elasticsearch，启动方式：应用根目录下执行startup.sh启动，再启动Afcenter应用所在服务器，同样采用根目录下start.sh脚本启动整体应用(启动脚本不包含filebeat启动)，启动完毕后启动filebear应用
• governor配置： 注：governor不支持jdk17 登录governor：http://{governor所在机器IP}:29898/ ，账户：sysadmin/000000

  • 点击governor右上角管理平台->平台配置->平台服务 配置以下信息

    配置中心 http://{安装机器IP}:8848/nacos
    注册中心 http://{安装机器IP}:8848/nacos
    日志中心 http://{安装机器IP}:9200
    应用监控 http://{安装机器IP}:12800/graphql



  • 注意：nacos需开启安全认证，请参考：https://nacos.io/en-us/docs/auth.html

    开启鉴权后，注册到nacos的应用的application-nacos.properties里需要增加nacos用户名密码的配置。

    以AFCenter为例，在%EOS8.3.1安装目录%\server\afcenter\config\application-nacos.properties中增加配置：

    spring.cloud.nacos.discovery.username=yourname
    spring.cloud.nacos.discovery.password=yourpwd

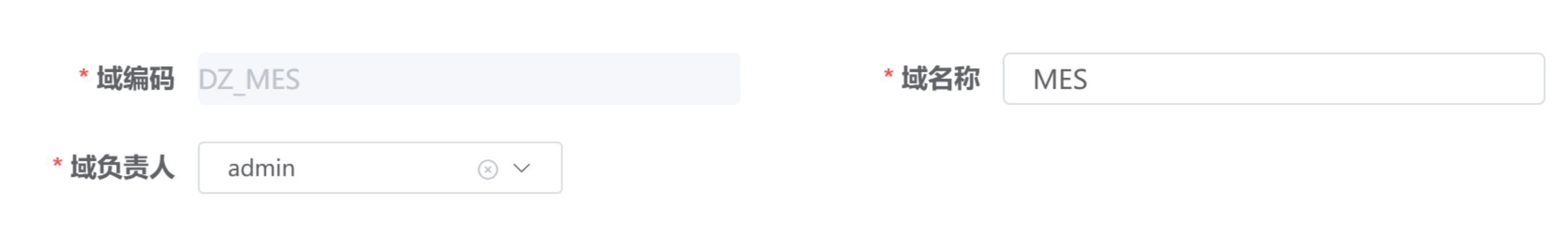

  • 点击域管理->建立域

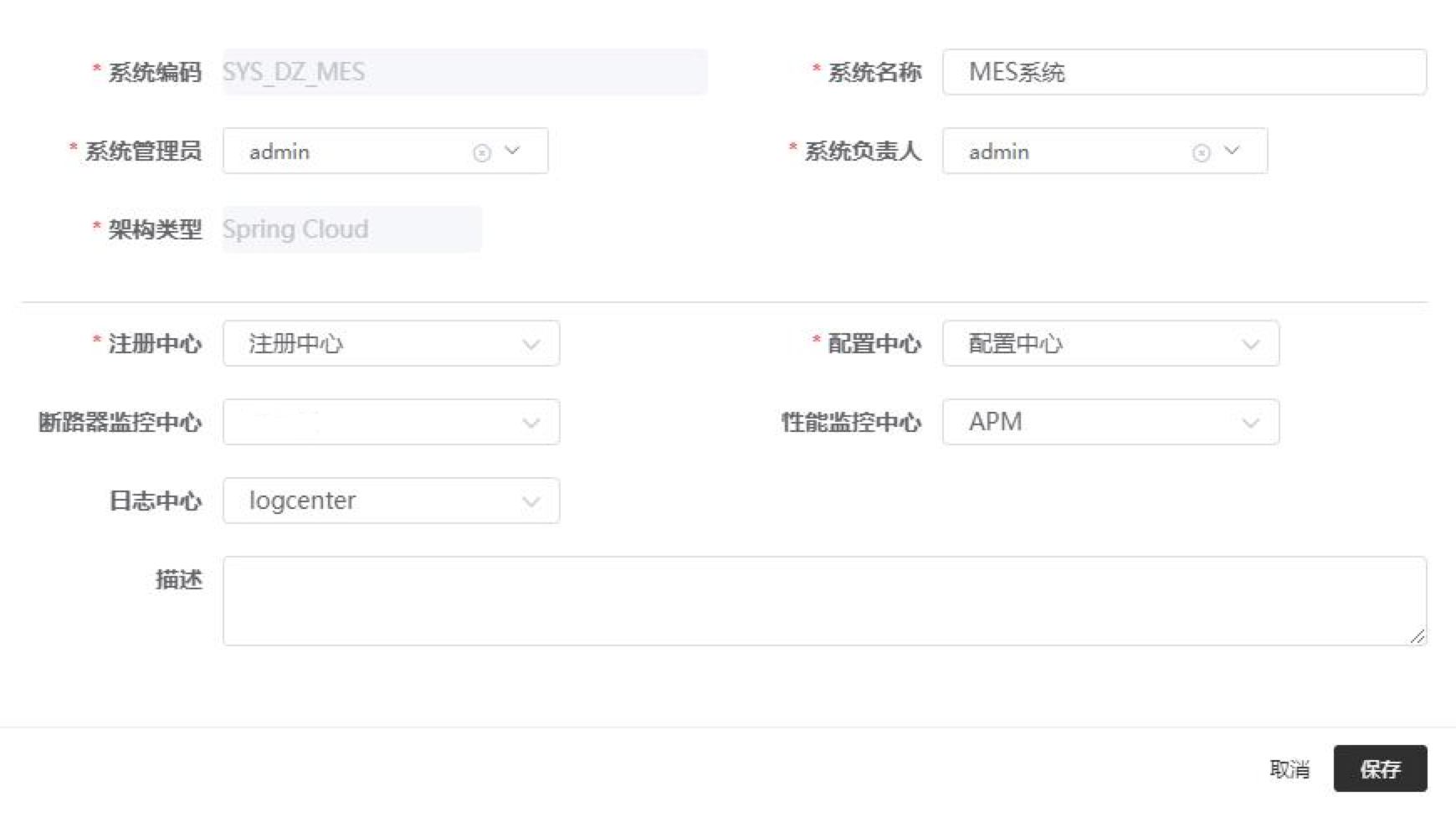

  • 点击系统管理->建立系统

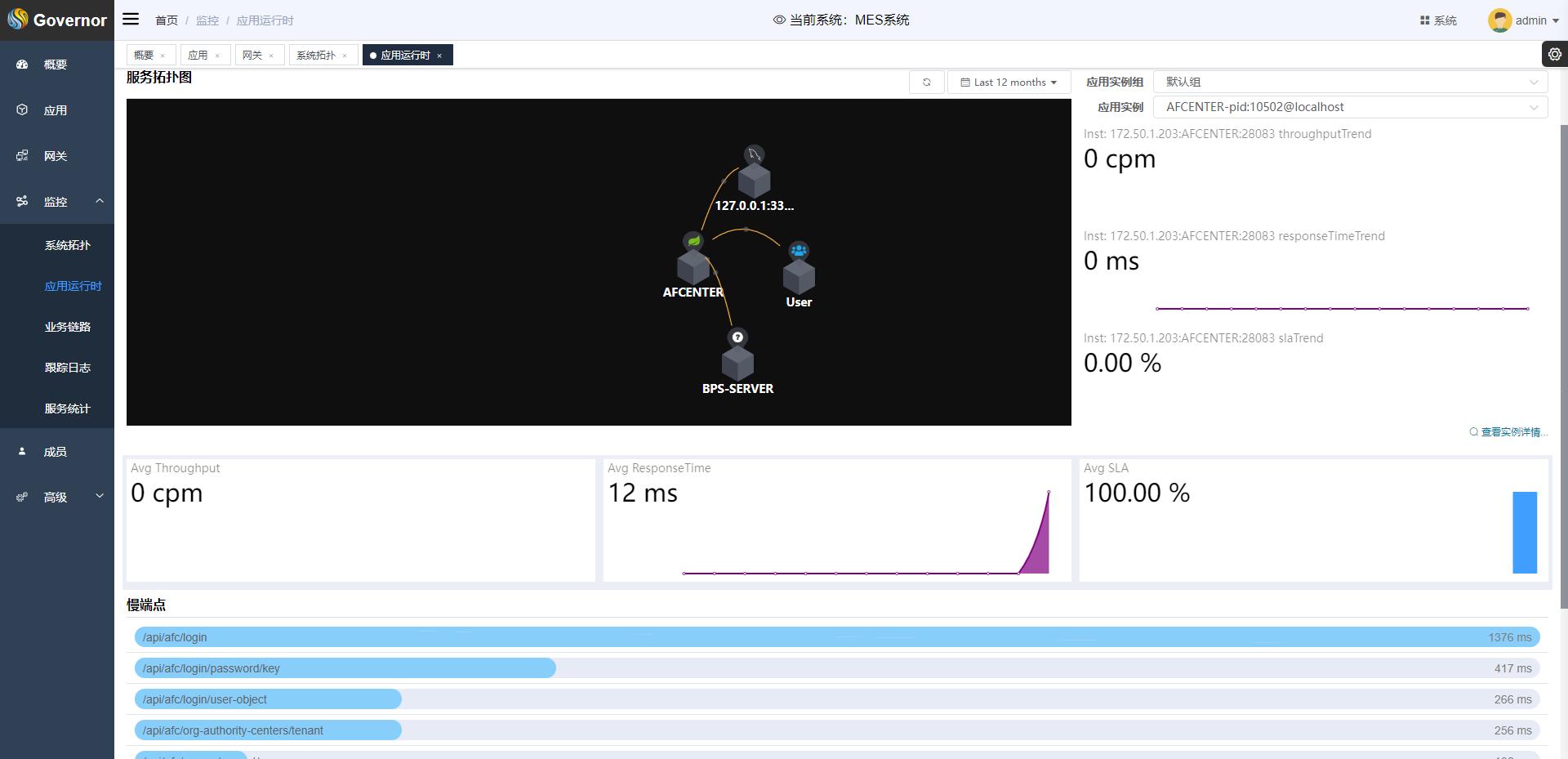

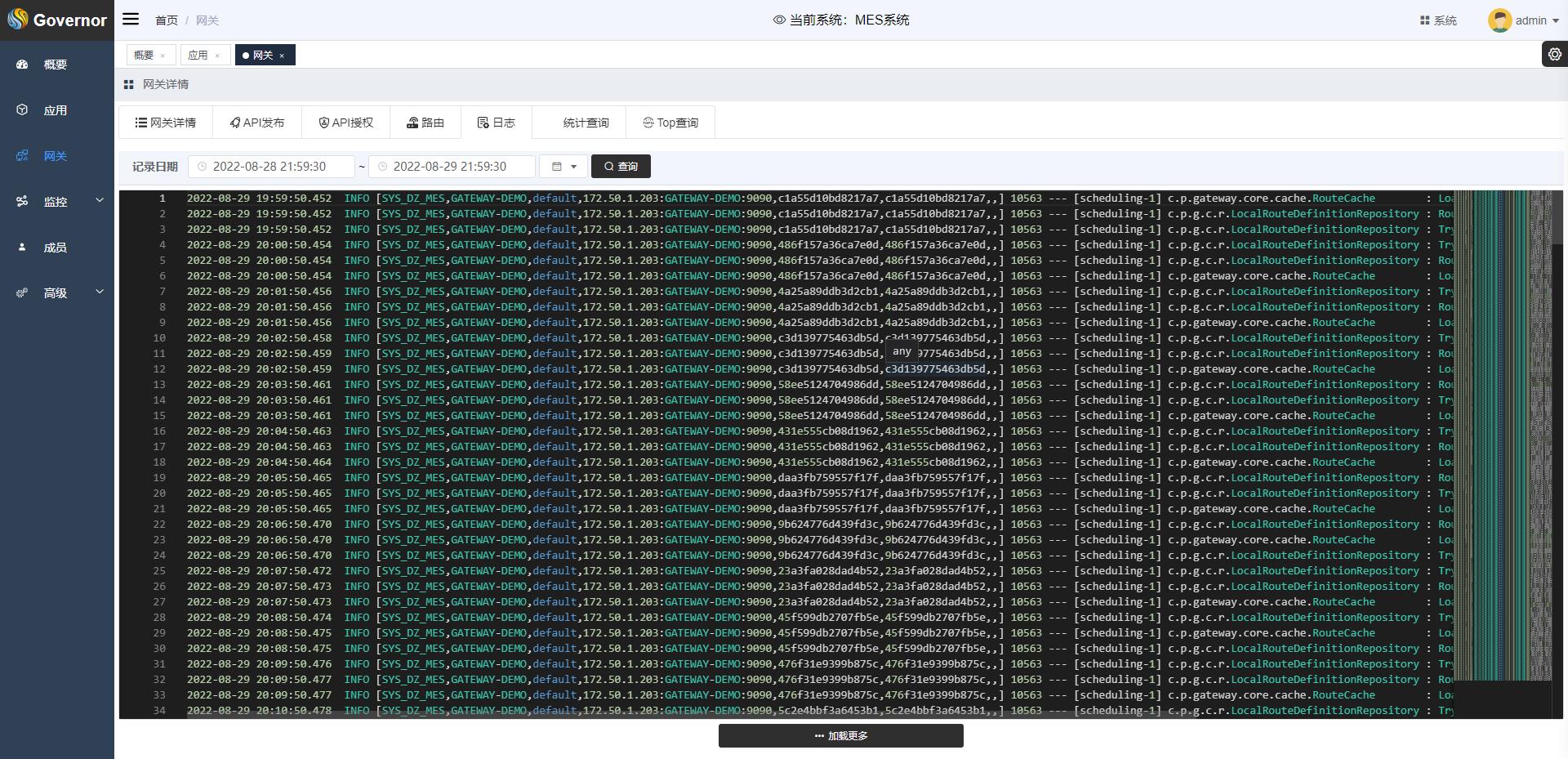

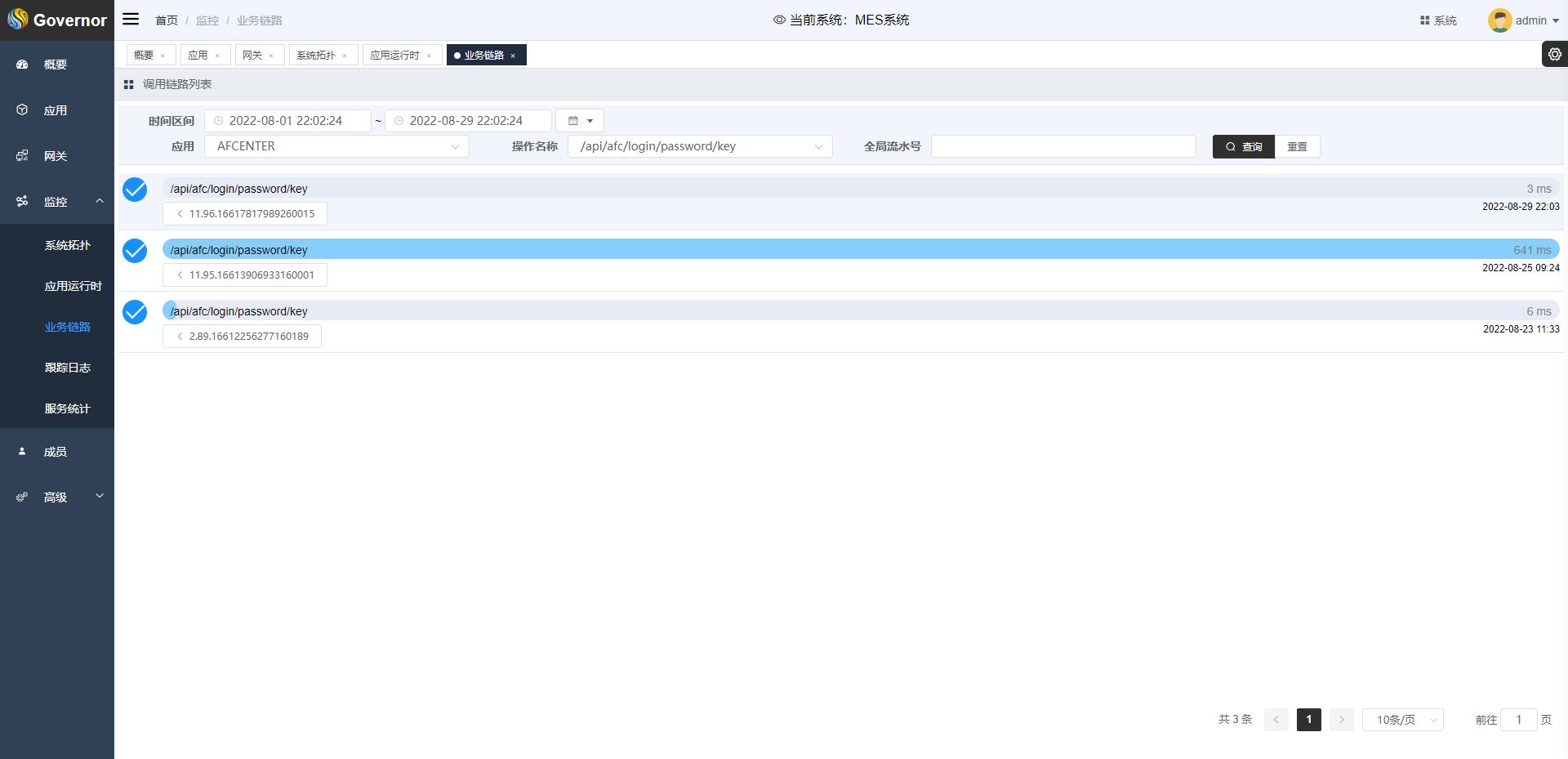

• 验证 点击网关->日志 点击监控->应用运行时 点击监控->业务链路
