# 数据血缘

注意：使用该功能前请先部署 Neo4j4.4.42（介质中不提供，请自行下载），并在 dws_server/config/application-dws.properties 修改配置开启配置。如果 dws.lineage.enable=true=false，则“数据血缘”相关功能入口将隐藏。

# 支持查看和管理数据血缘相关功能，配置为false则相关菜单和功能将禁用
dws.lineage.enable=true
# 当前服务器是否处理血缘任务，部署多台服务器时，配置一台启用即可
dws.lineage.analyser-enable=true
# 参考[应用中心-> 应用管理 -> DWS -> OAuth2认证设置]，需要先启动AFC，获取此secret，如果刷新了secret，请更新此值
dws.lineage.secret=b7a75f72567048a78a89c54b23f5240c
# 每次获取分析任务的数量
dws.lineage.task.fetch-size=8
# 可以通过调整此值来控制等待队列的大小,用来提前装载分析任务
dws.lineage.task.waiting-queue-size=4
# 获取分析任务间隔时间，单位毫秒
dws.lineage.task.fetch-interval=1000
# 每次处理分析任务的数量（线程数量）
dws.lineage.task.analyser-size=4
# 缓存任务的分析结果数量,合理控制避免内存溢出,如果flush数据较慢，会暂停消费新的分析任务
dws.lineage.task.result-cache-size=20
# 周期性的flush缓存数据到图库中,单位毫秒
dws.lineage.task.result-flush-interval=10000
# apoc的写入批大小，同时也是全量分析时节点、边的缓存队列大小的配置值 ${result-flush-batch-size} * 1.5
dws.lineage.task.result-flush-batch-size=1000

spring.neo4j.uri=bolt://127.0.0.1:7687
spring.neo4j.authentication.username=neo4j
spring.neo4j.authentication.password=primeton
logging.level.org.springframework.data.neo4j=INFO

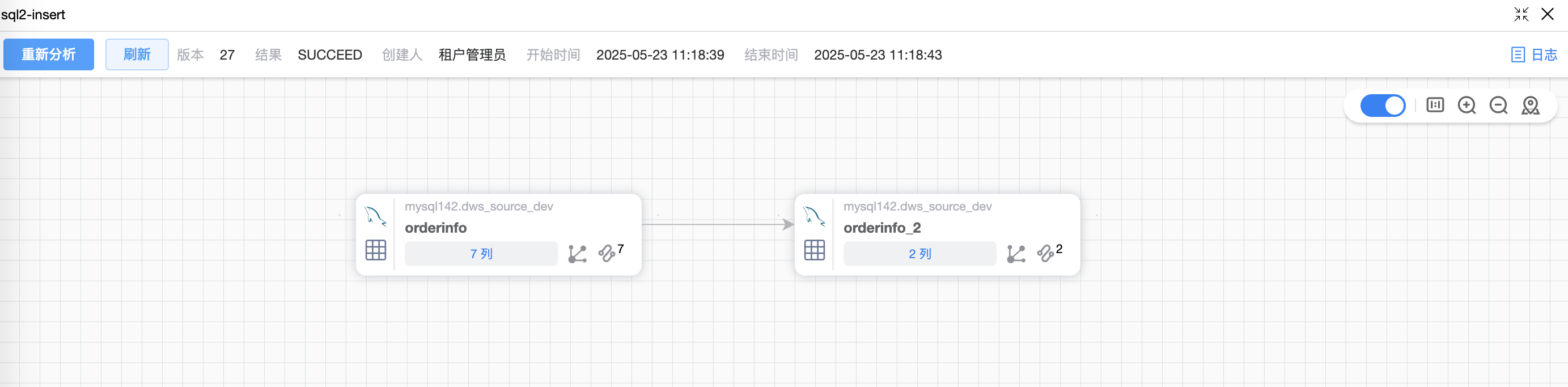

在IDE中进行数据开发时，提交版本后自动进行血缘分析并图形化展示数据血缘图，可以查看整个ETL流程的数据走向包括：数据源、表、字段血缘关系。

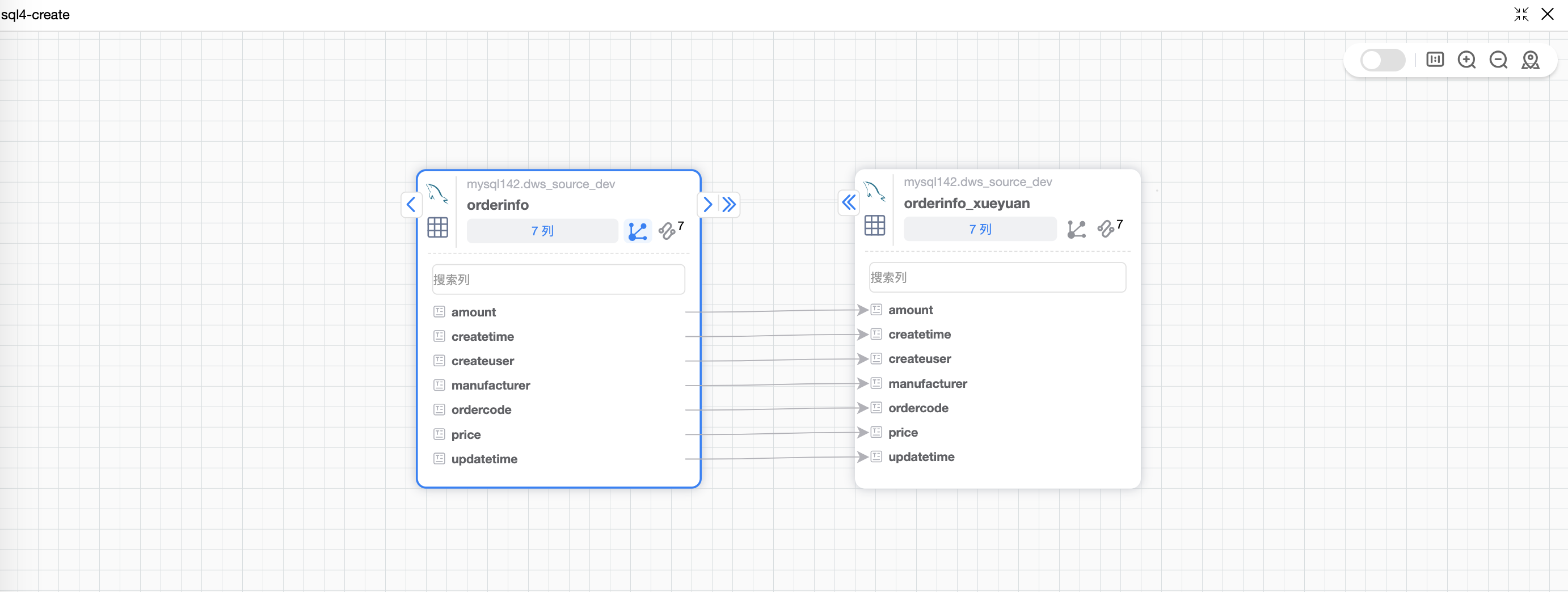

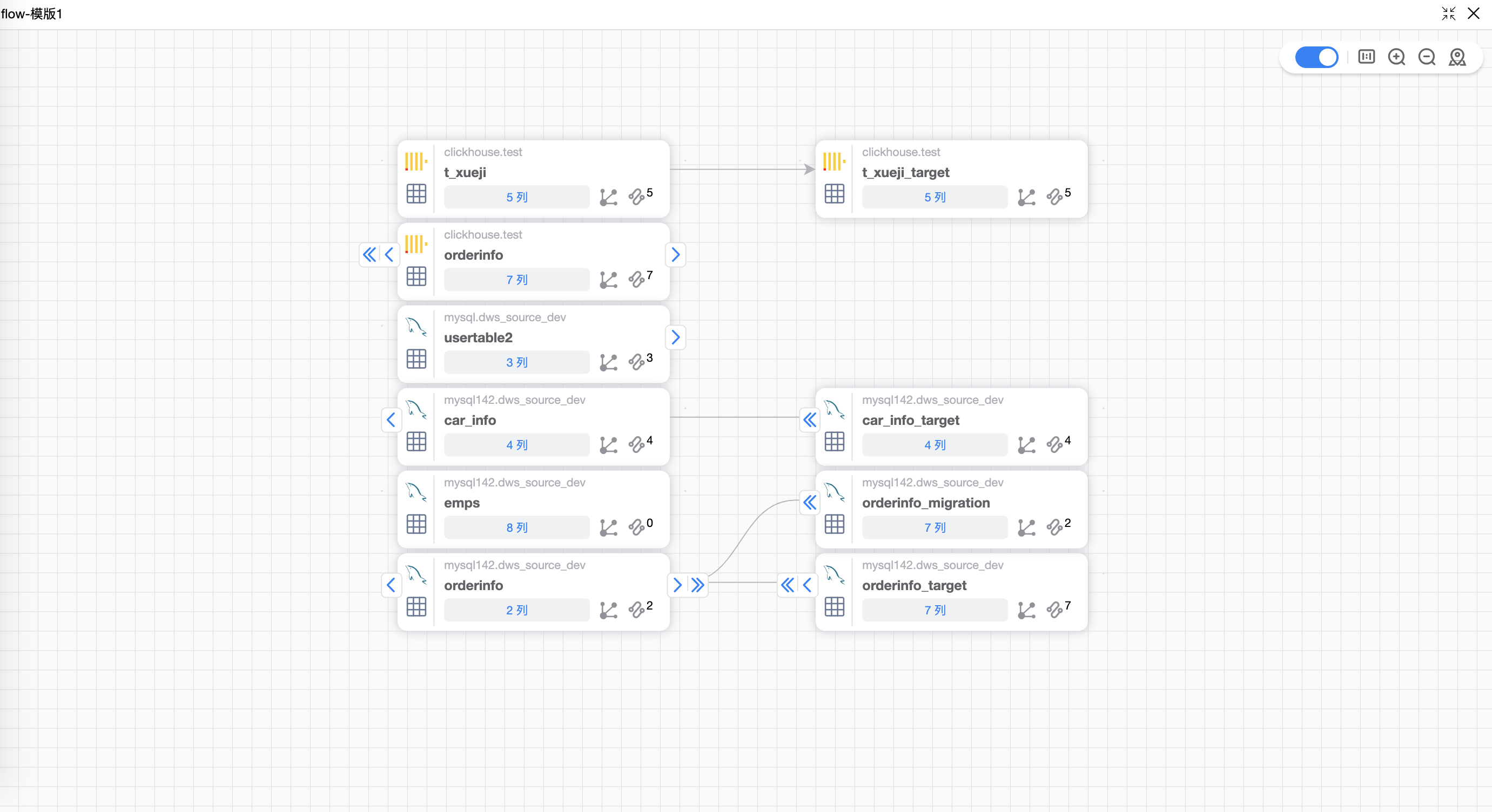

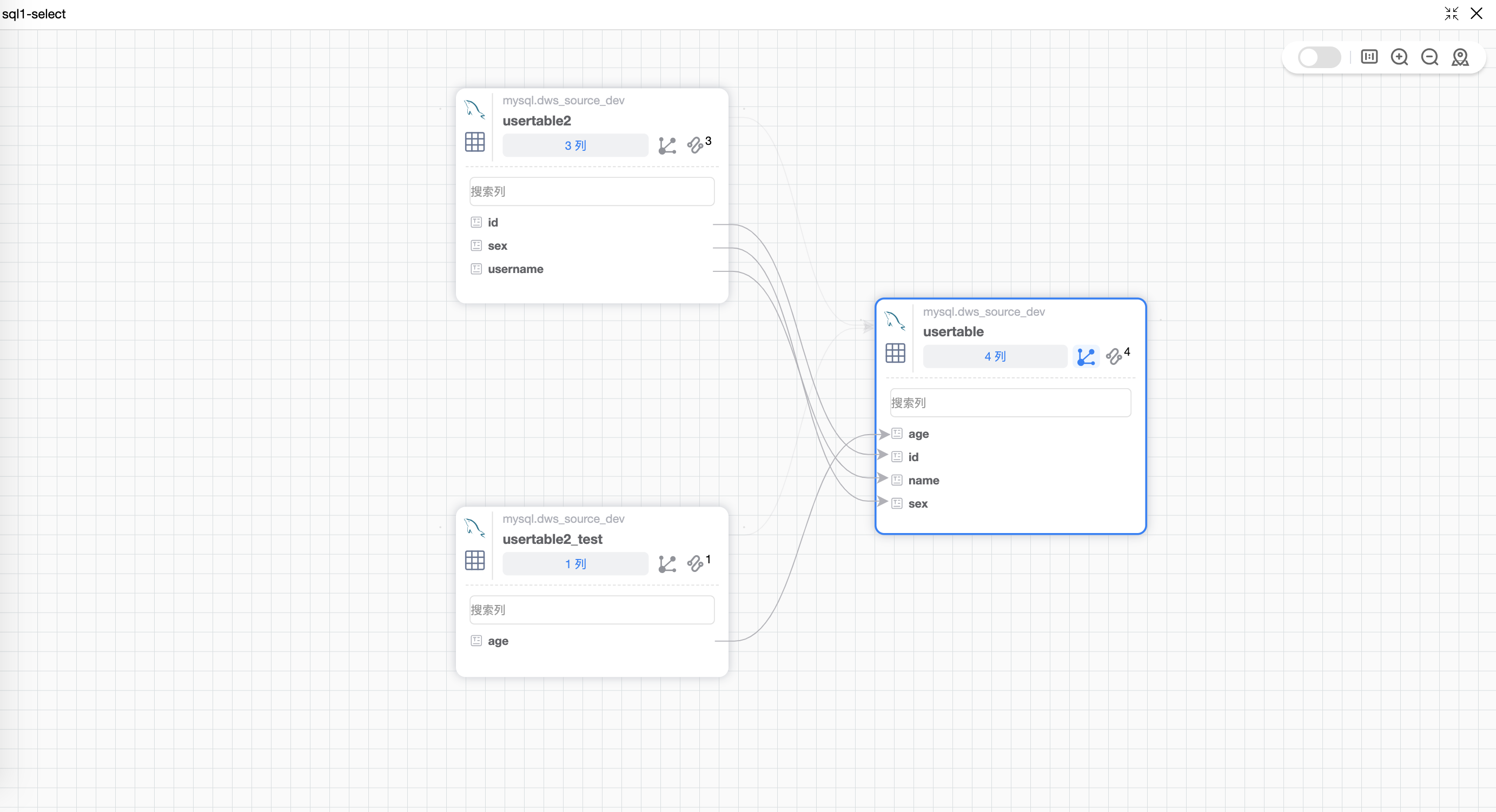

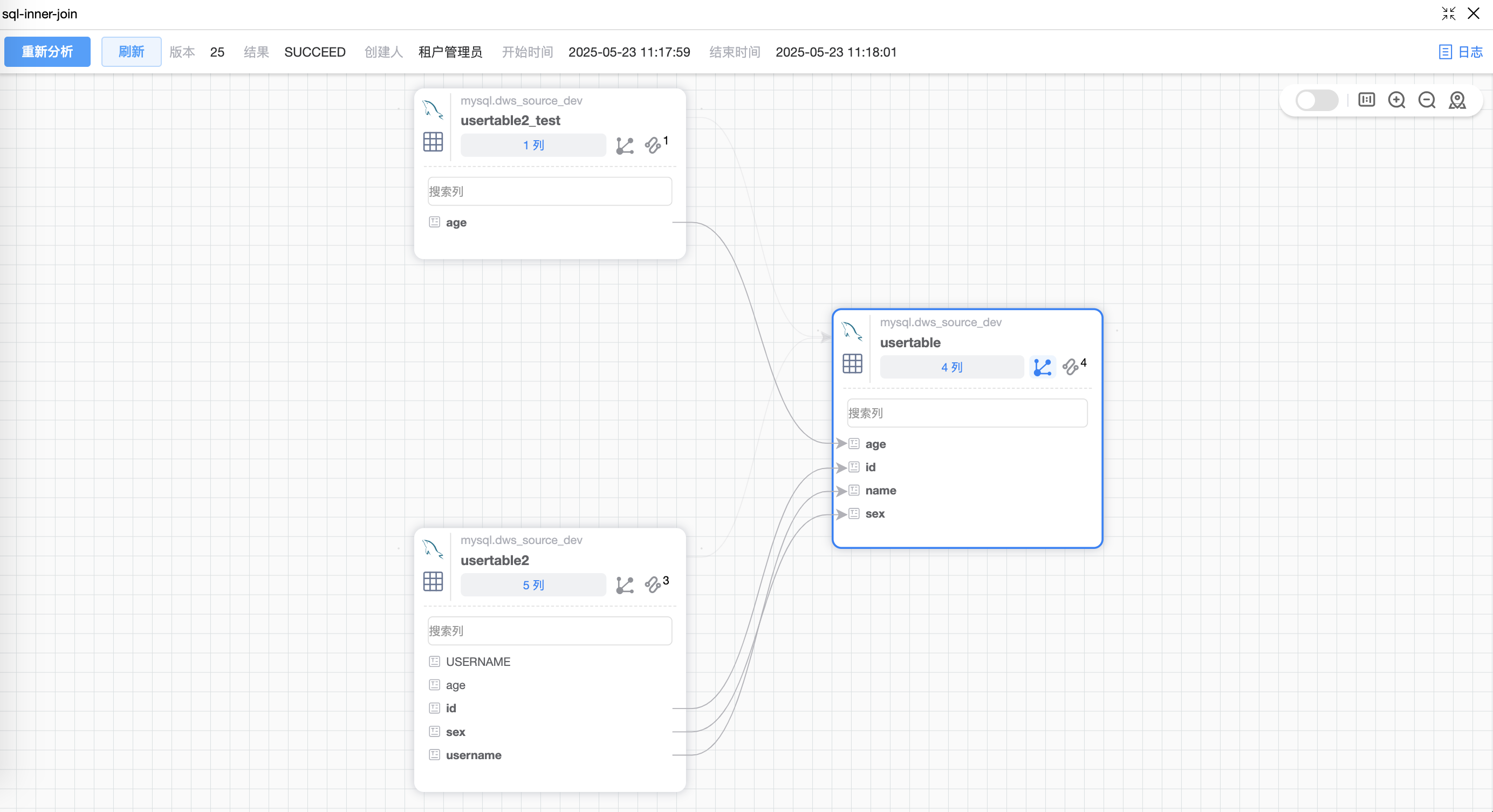

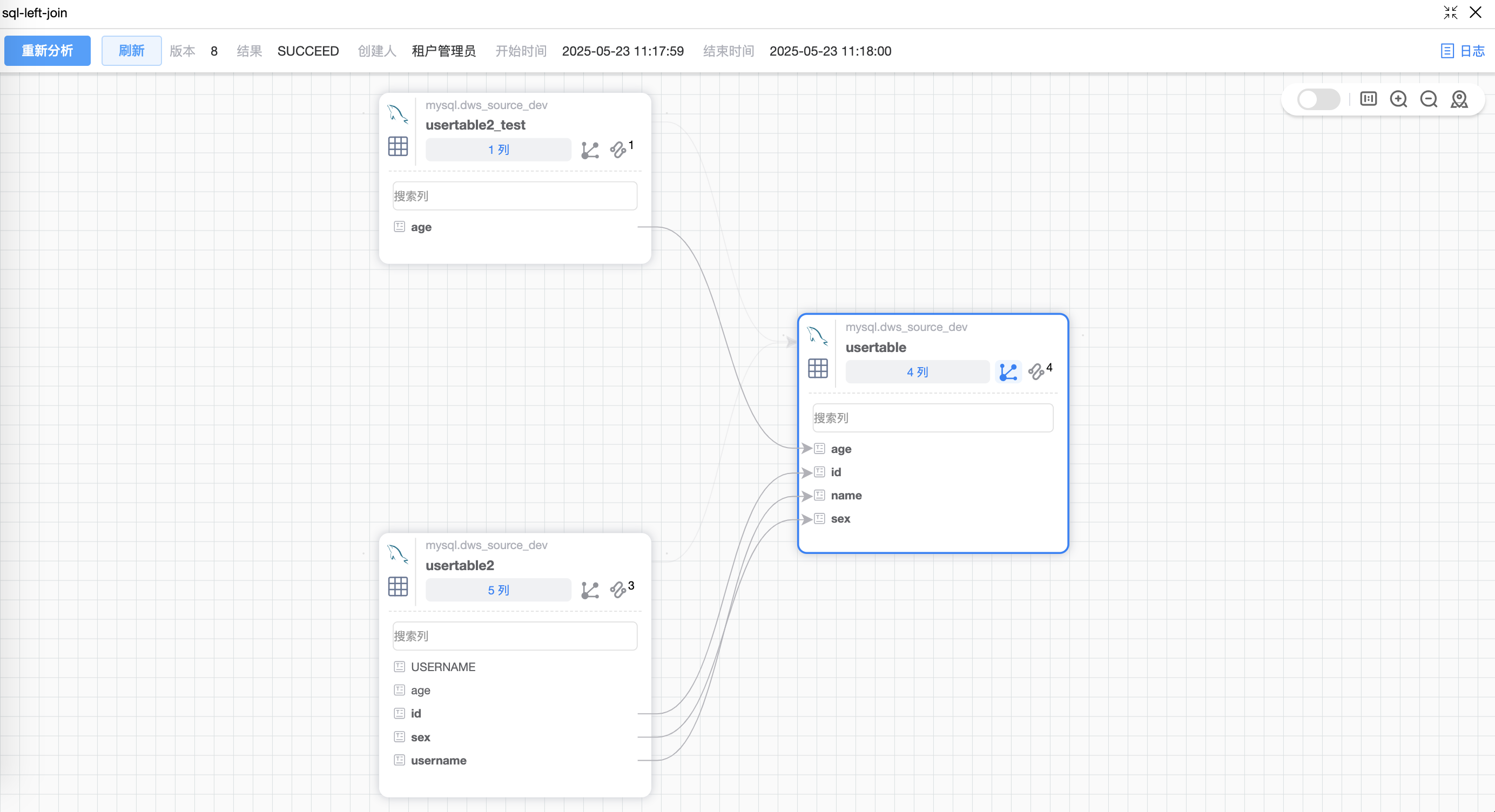

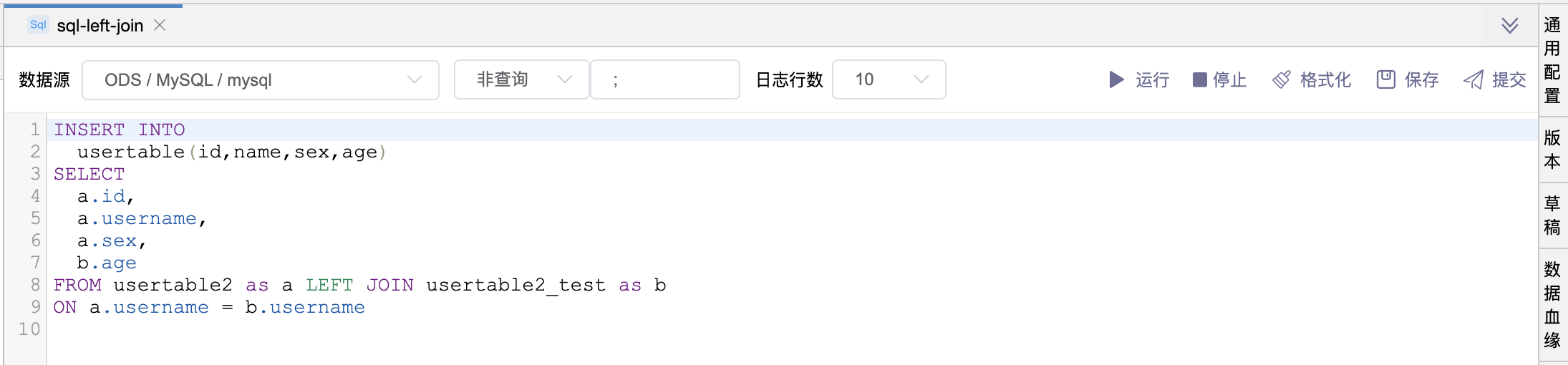

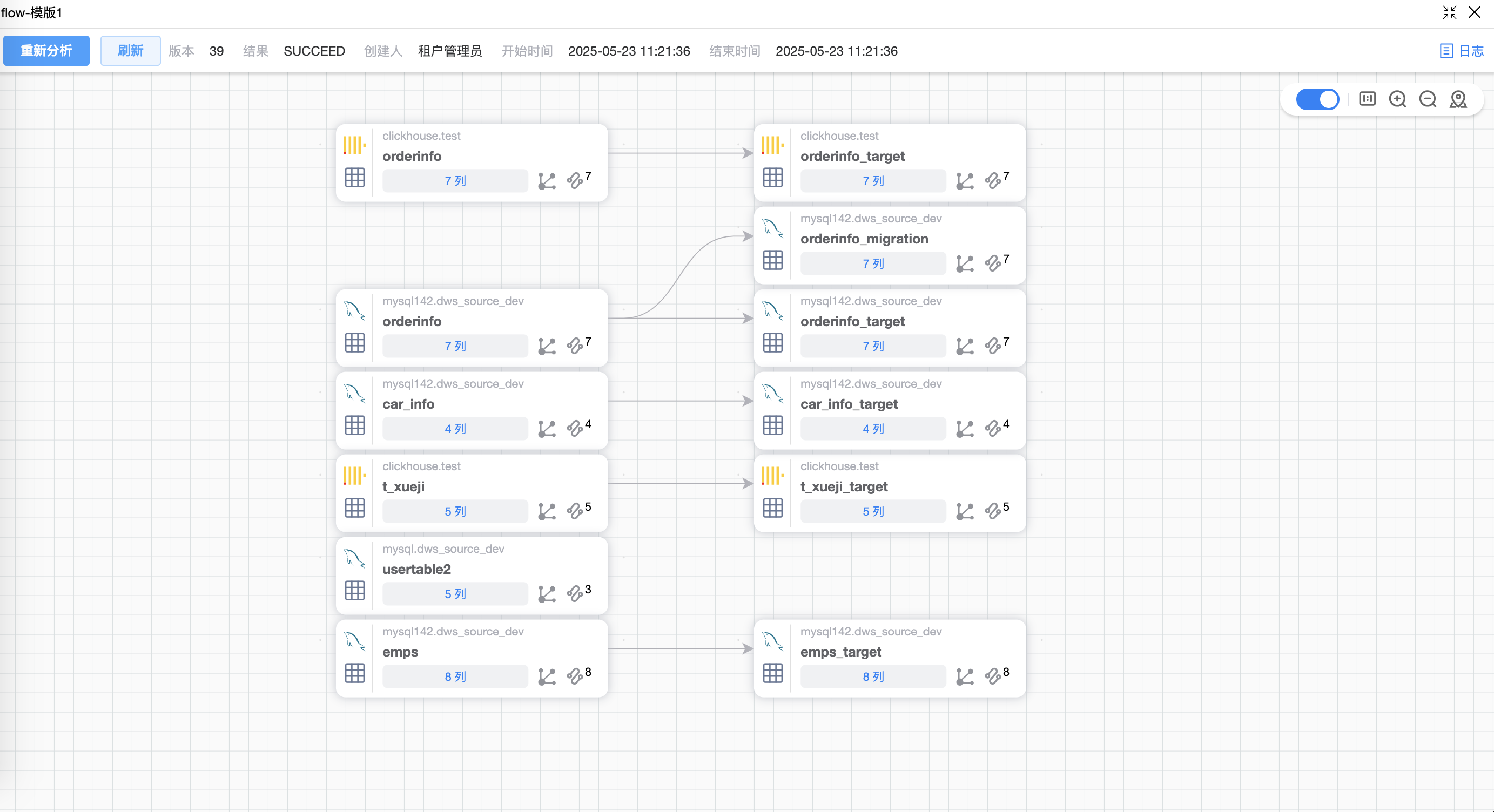

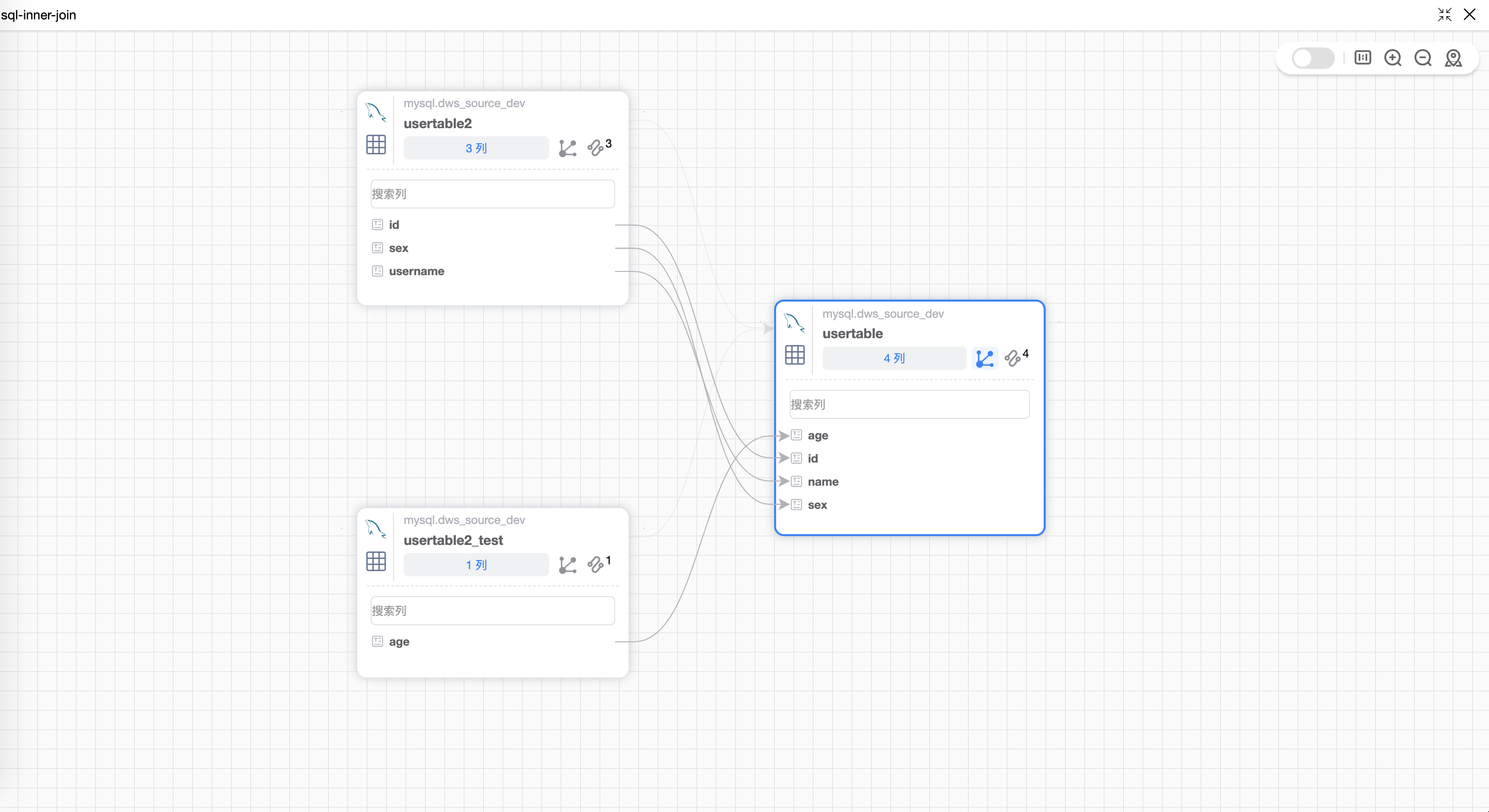

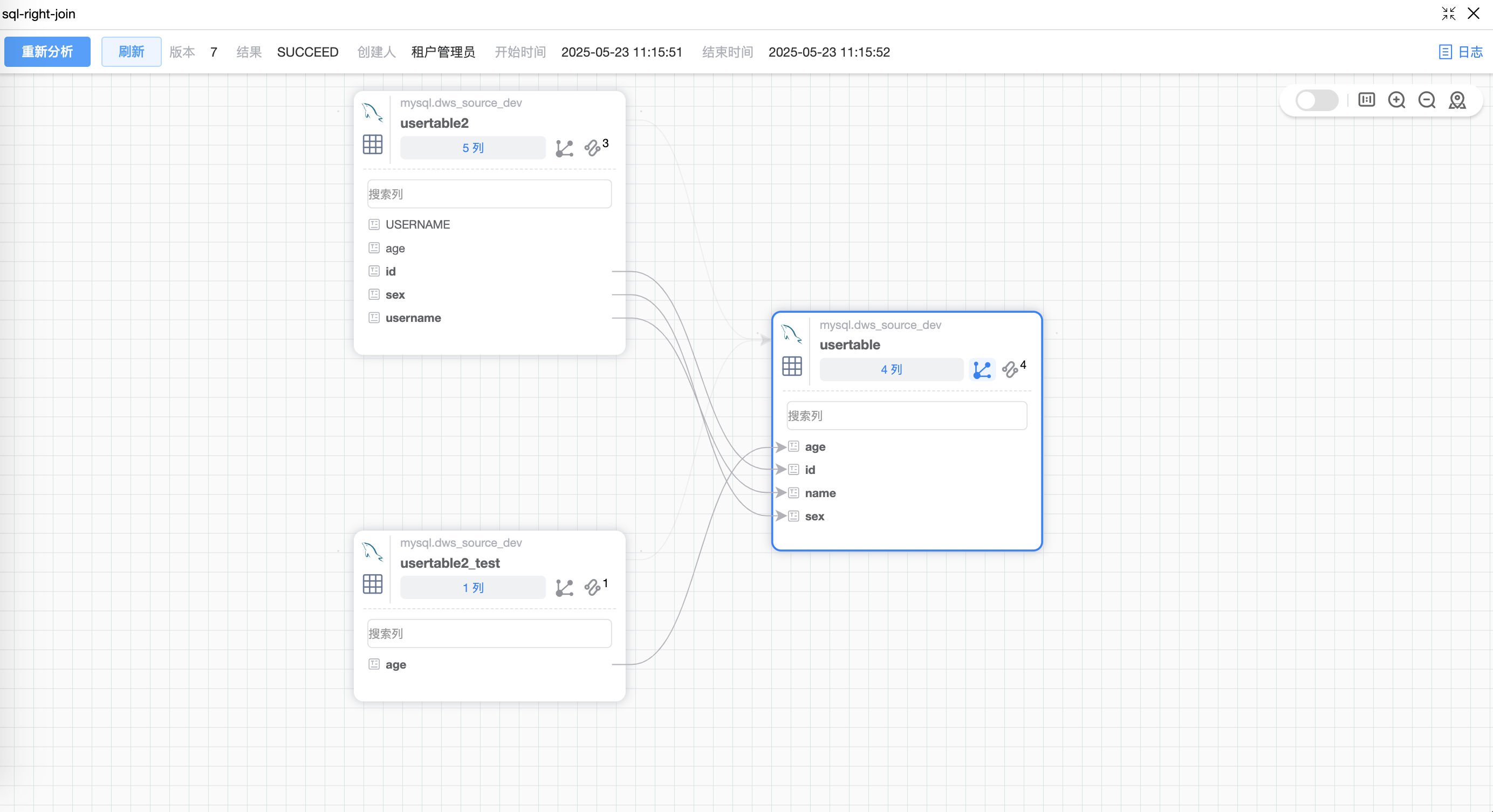

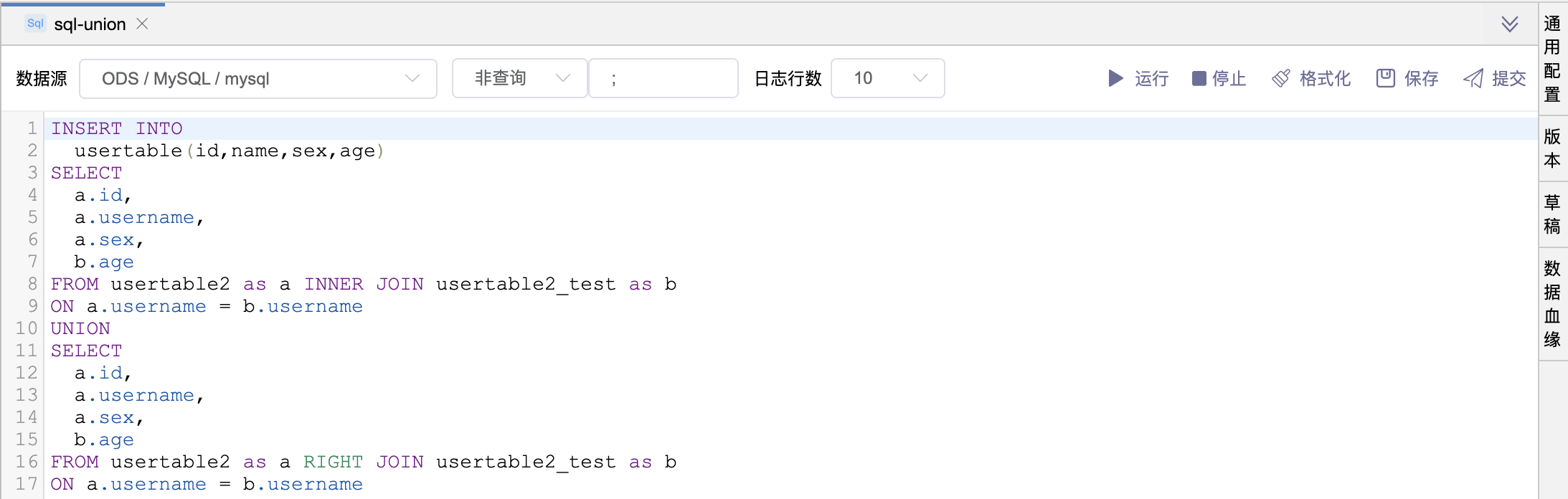

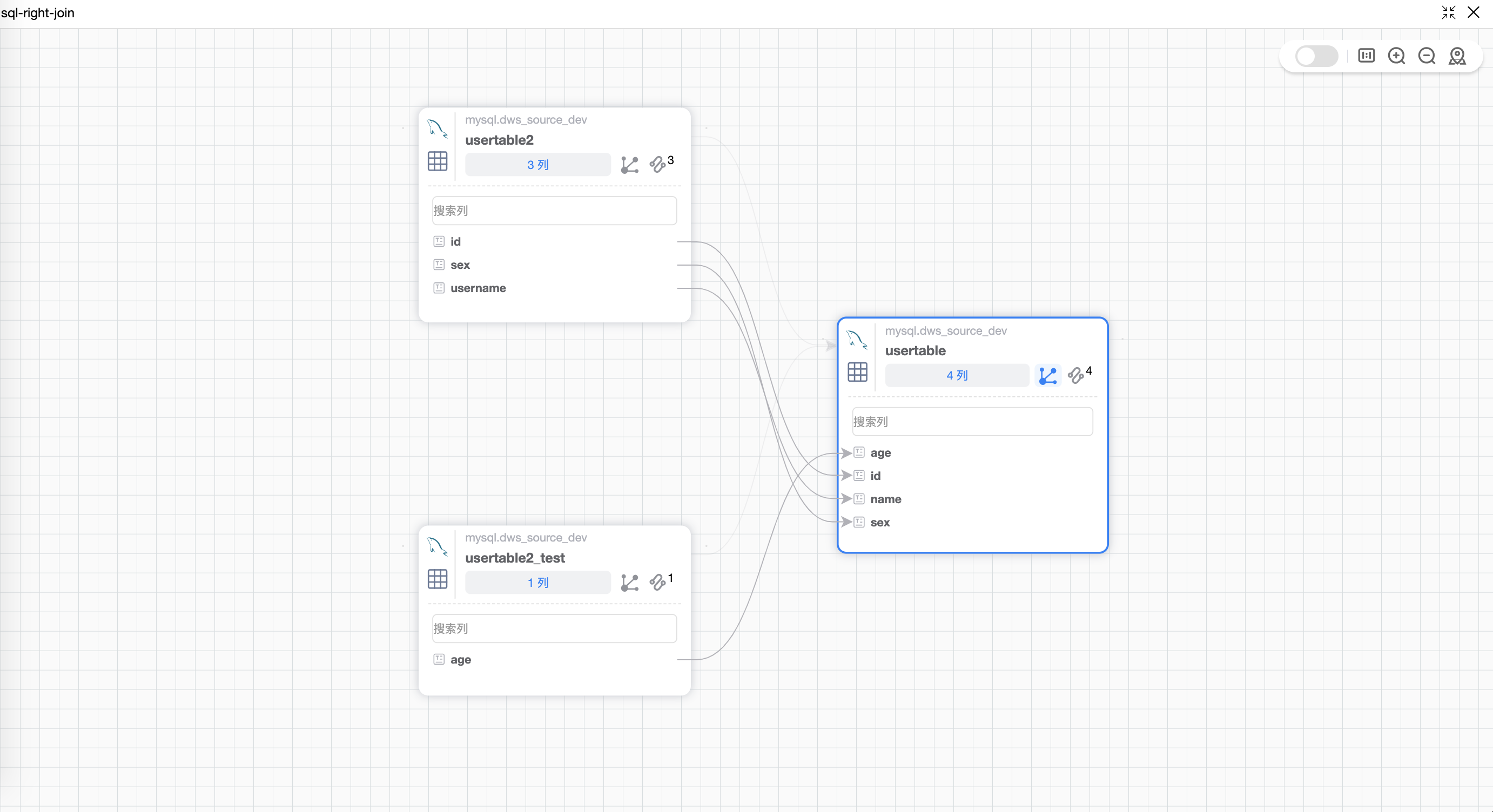

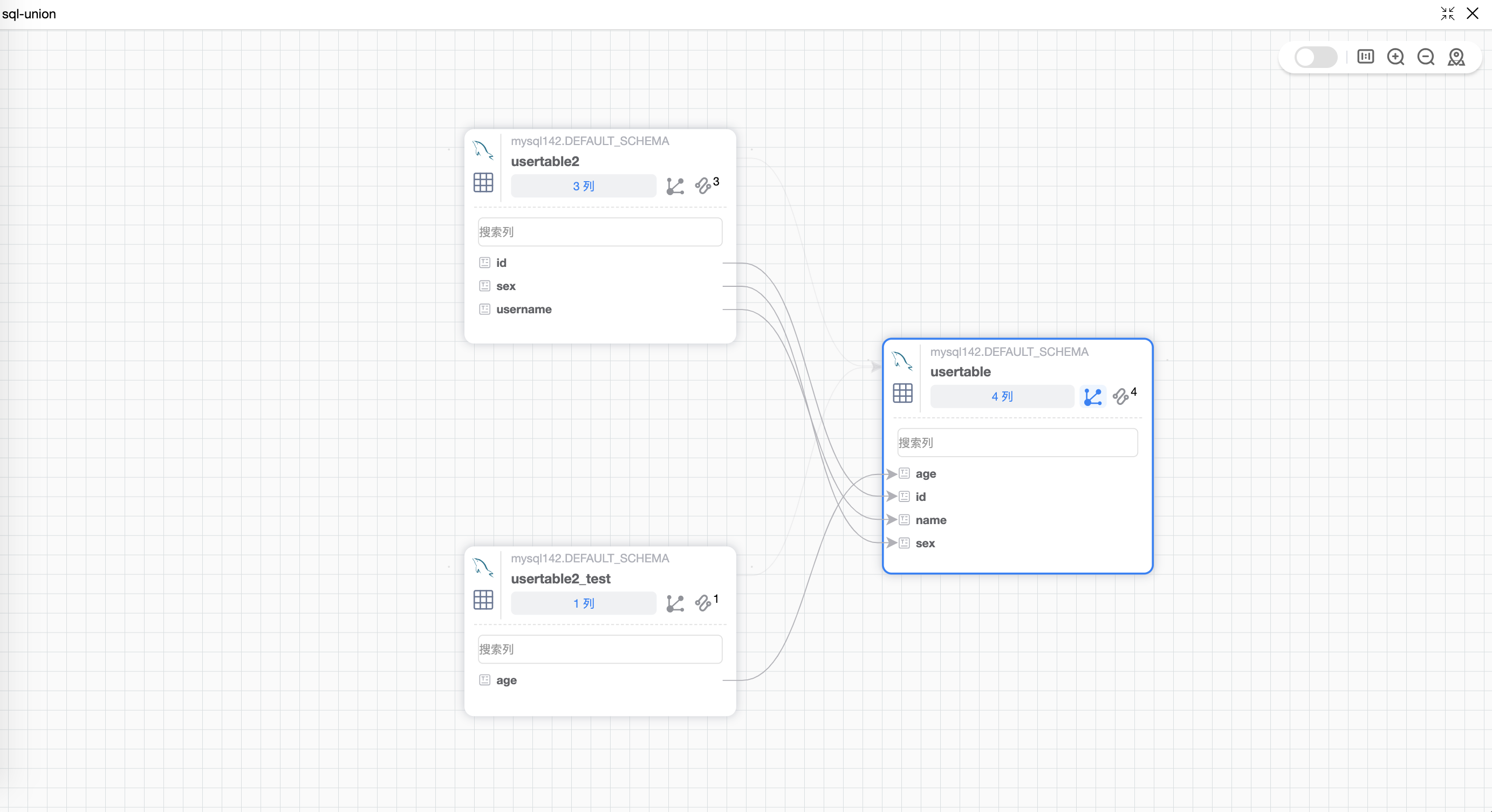

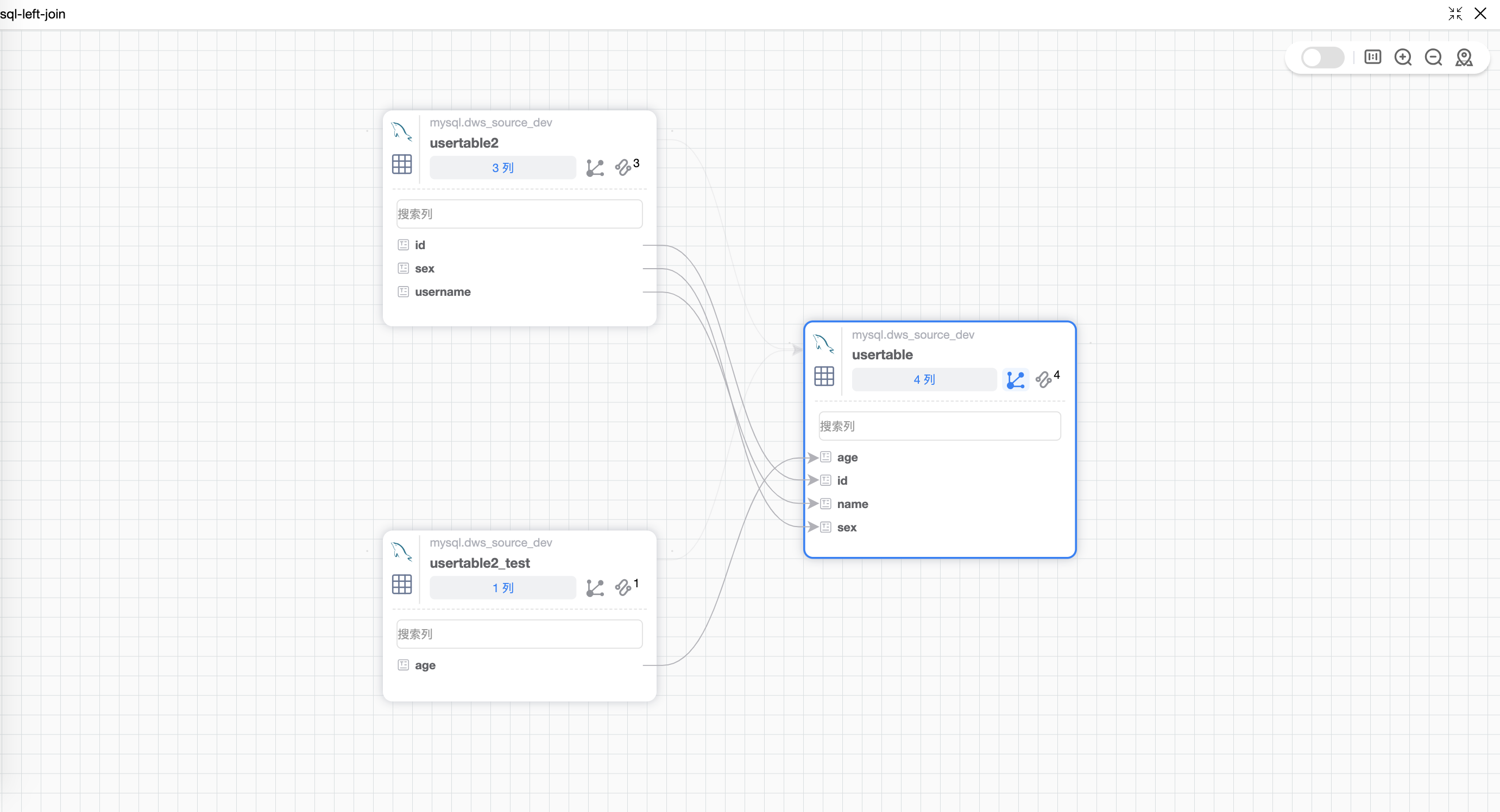

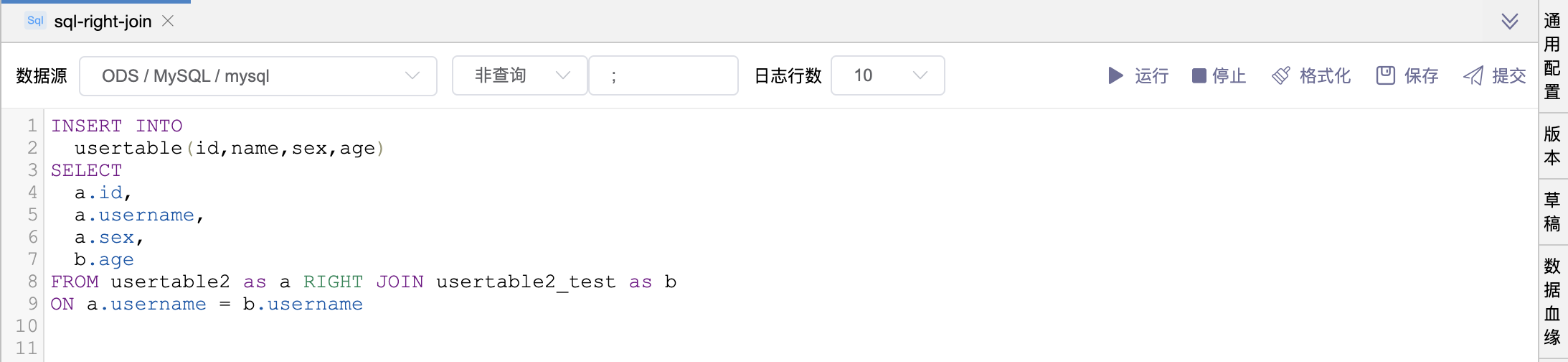

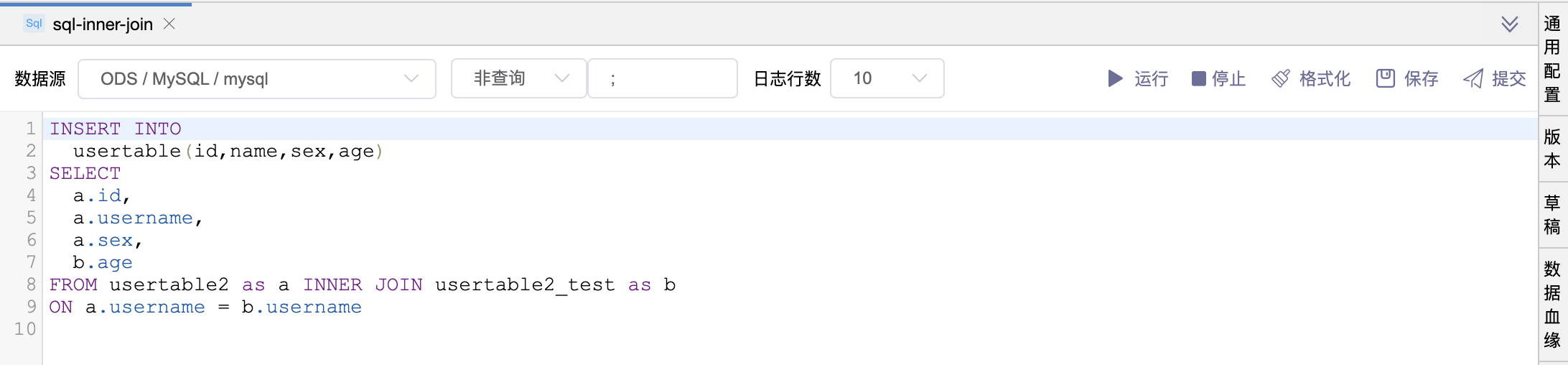

支持数据血缘的模型有：数据同步、数据加工、通用模板、作业流、SQL程序（包括：子查询语句、INNER JOIN语句、LEFT JOIN语句、RIGHT JOIN语句、UNION语句）。

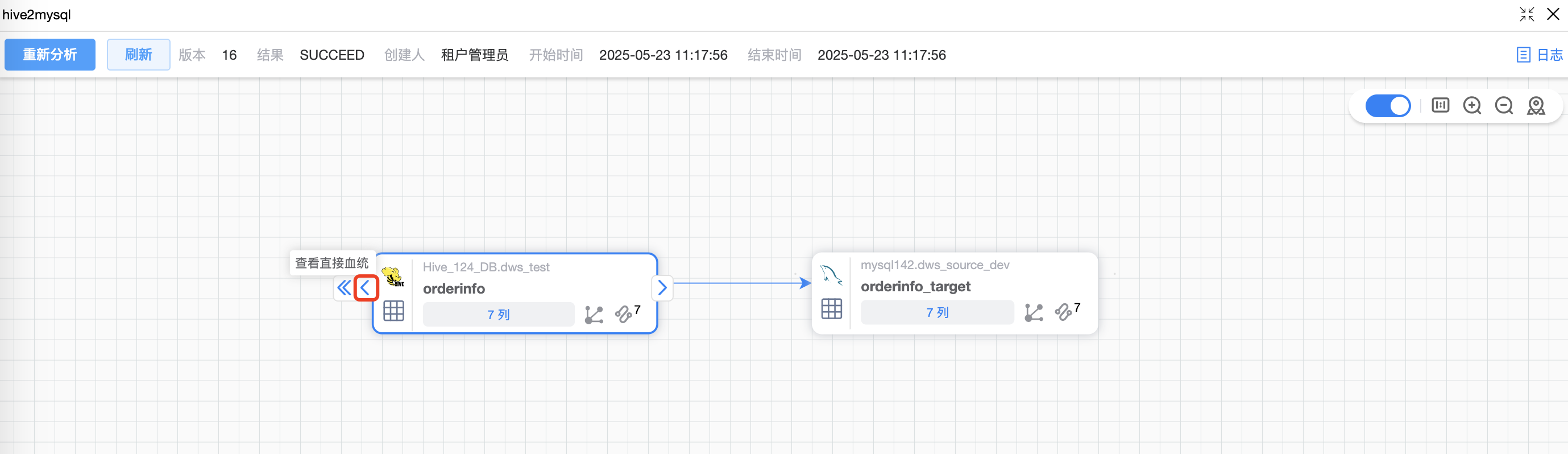

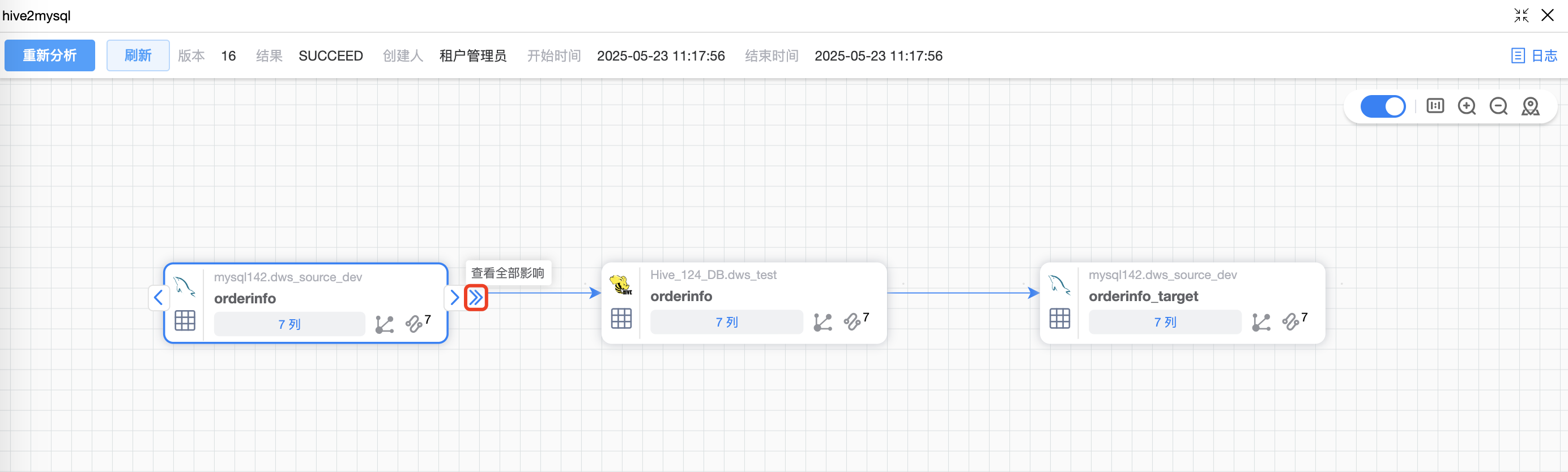

提示：鼠标点选表后会，会自动计算并在有血统、影响的表边缘展示 <、<<、>、>> 按钮。

该模块涉及的功能如下：

数据同步
数据加工

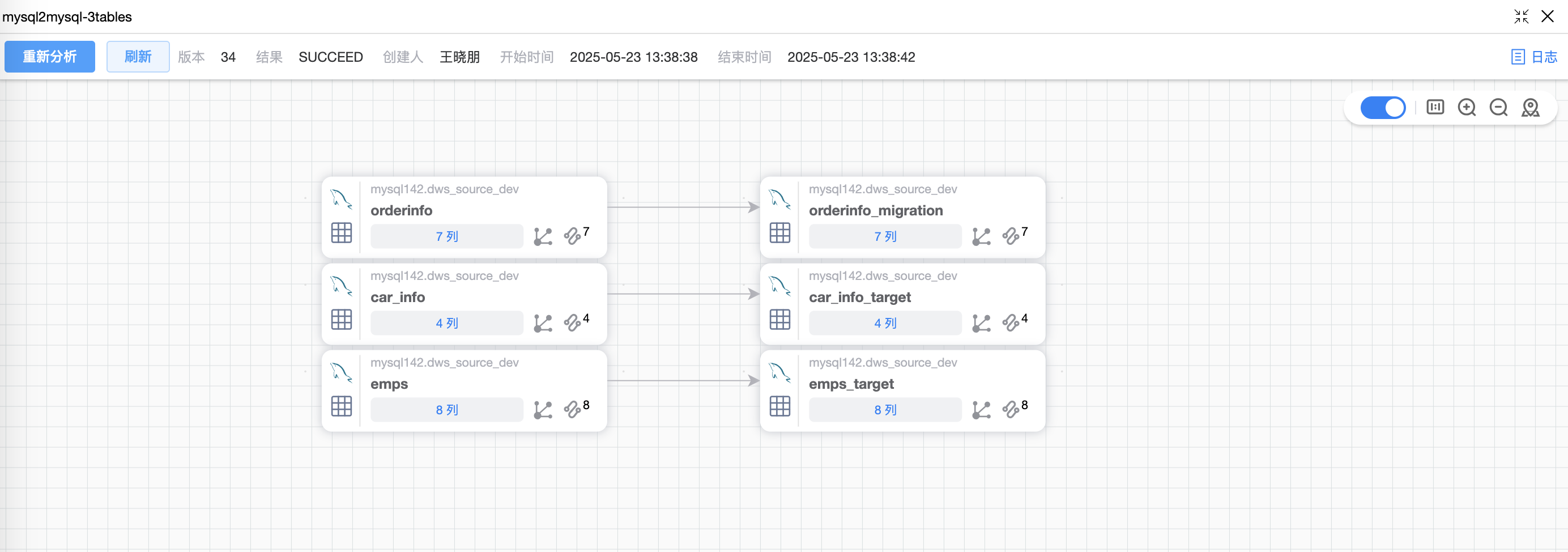

通用模板

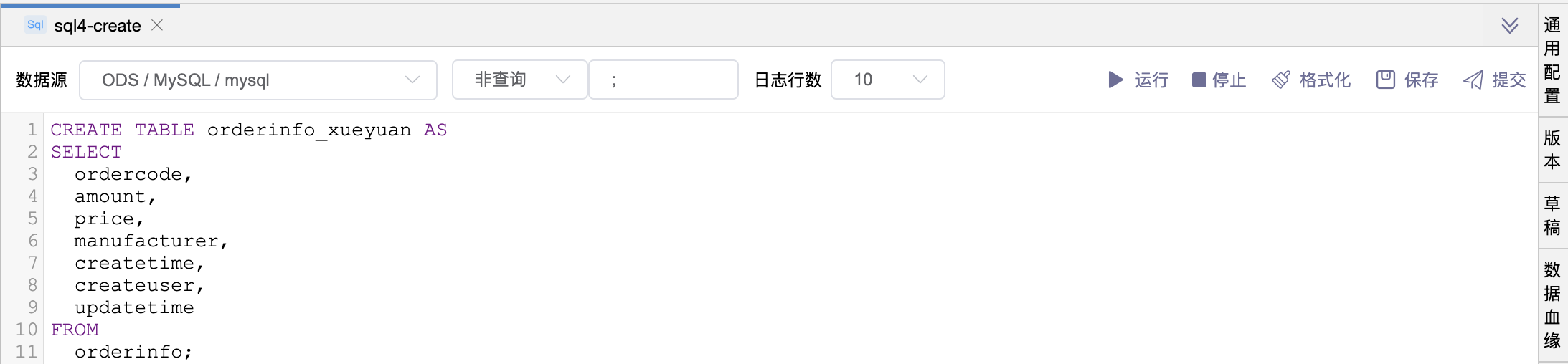

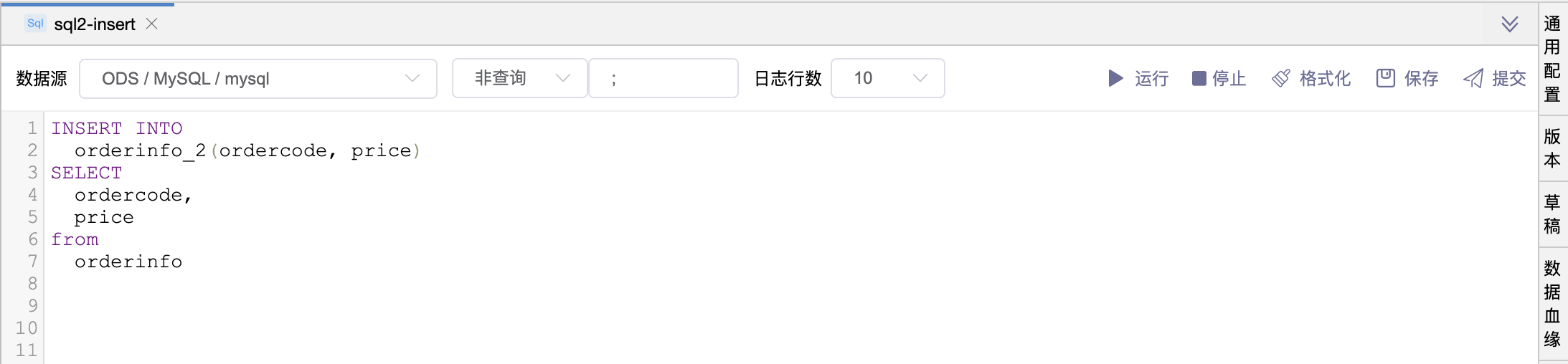

SQL 程序

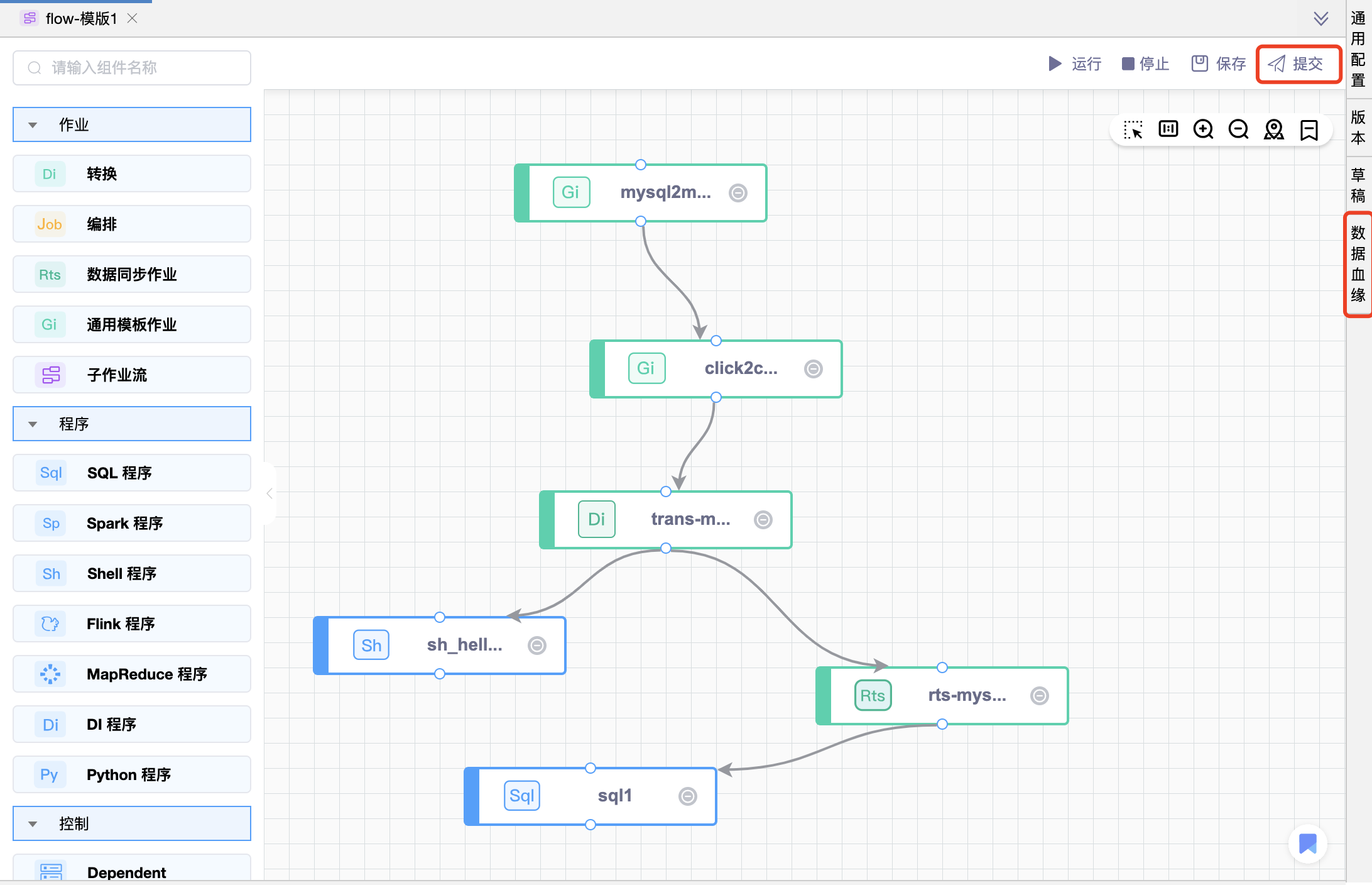

作业流

# 数据同步

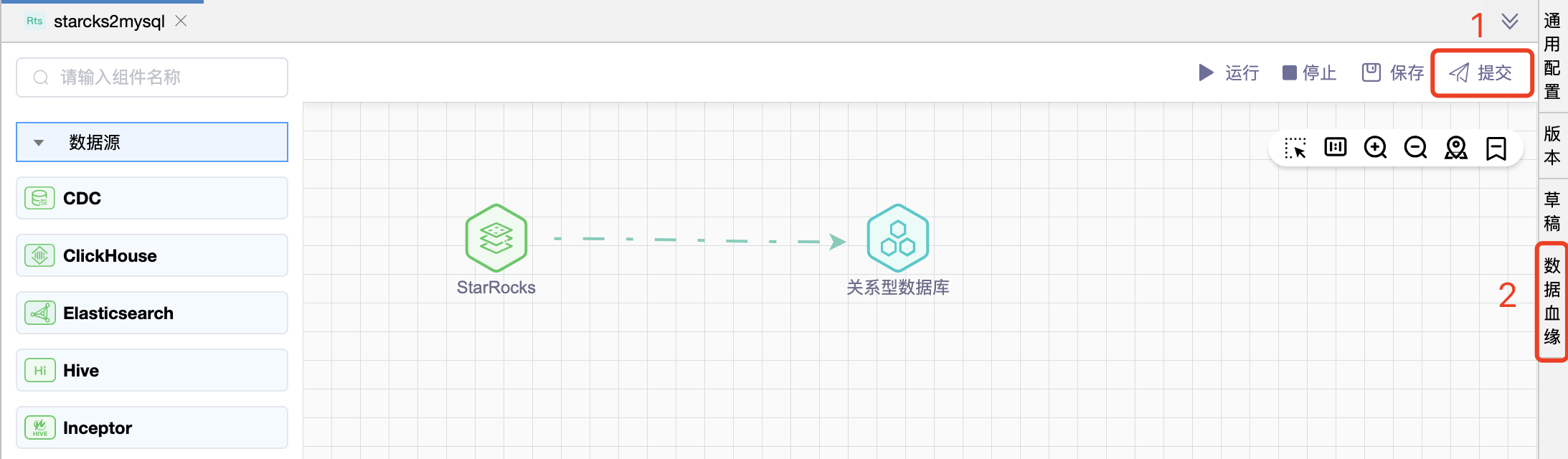

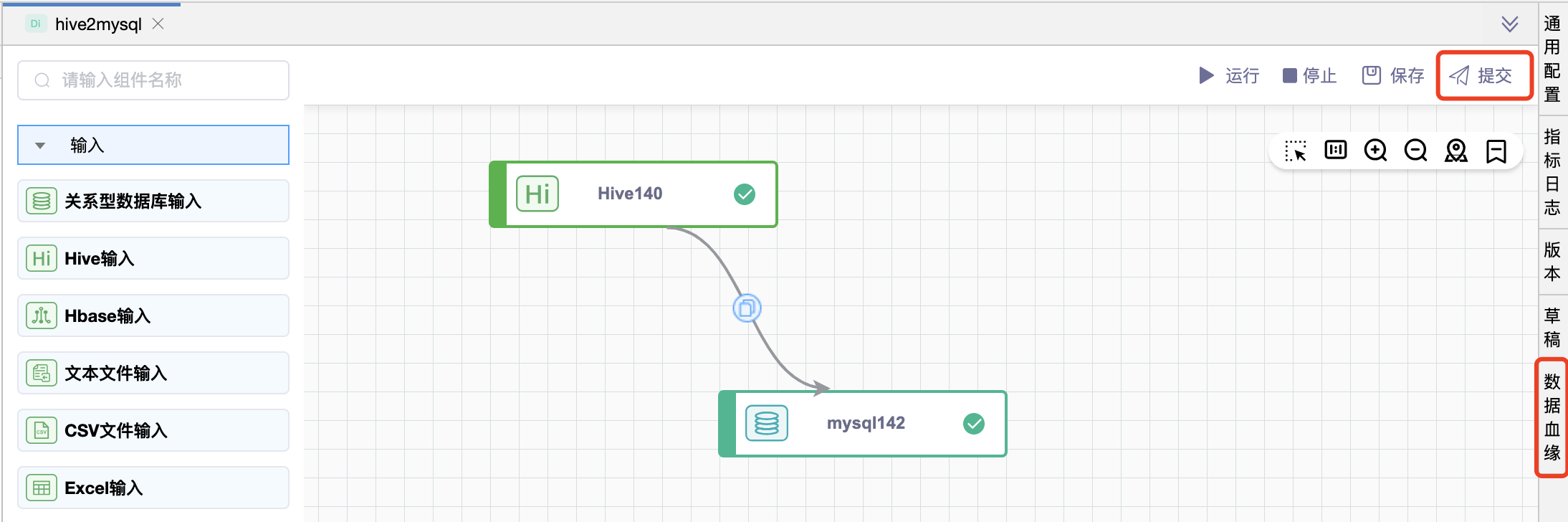

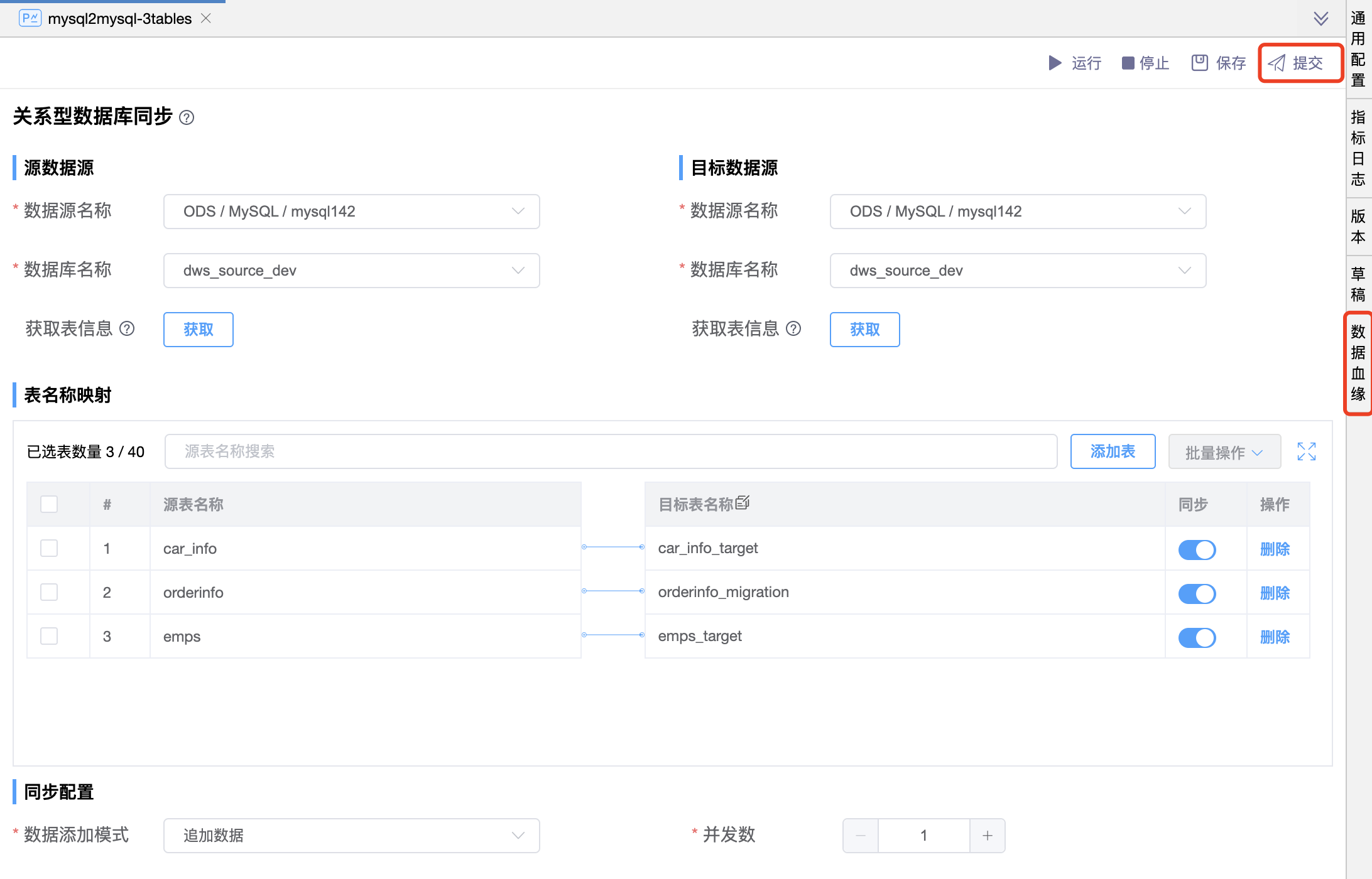

例如，完成如下数据同步作业的开发。点击【提交】按钮，并提示“提交成功”后，再点击【数据血缘】页签即可展示该作业的数据血缘图。

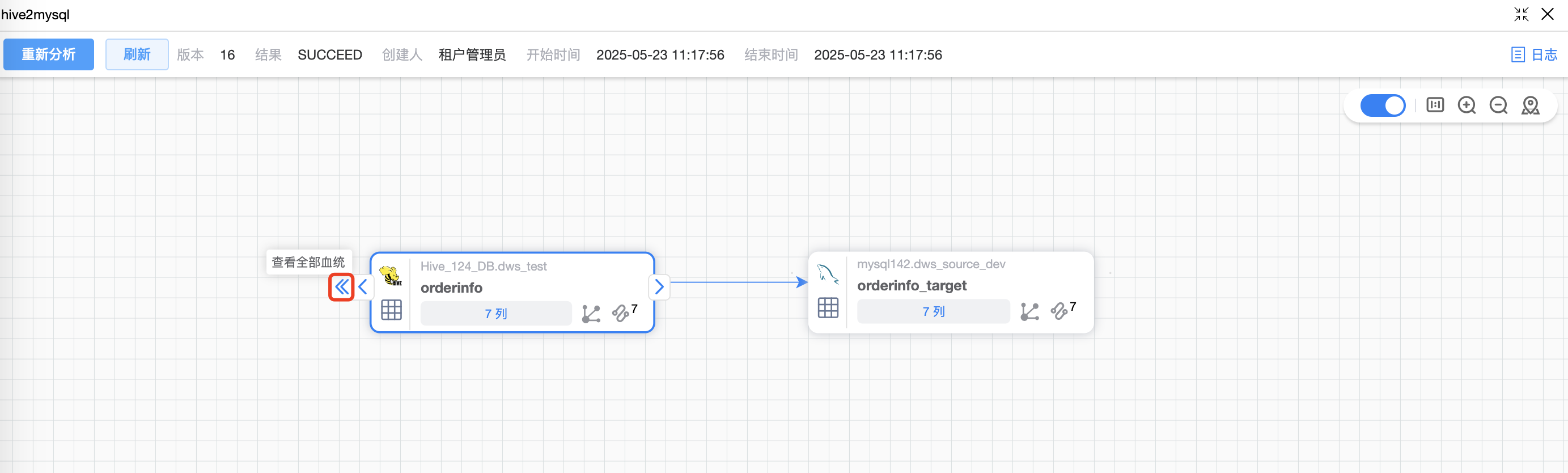

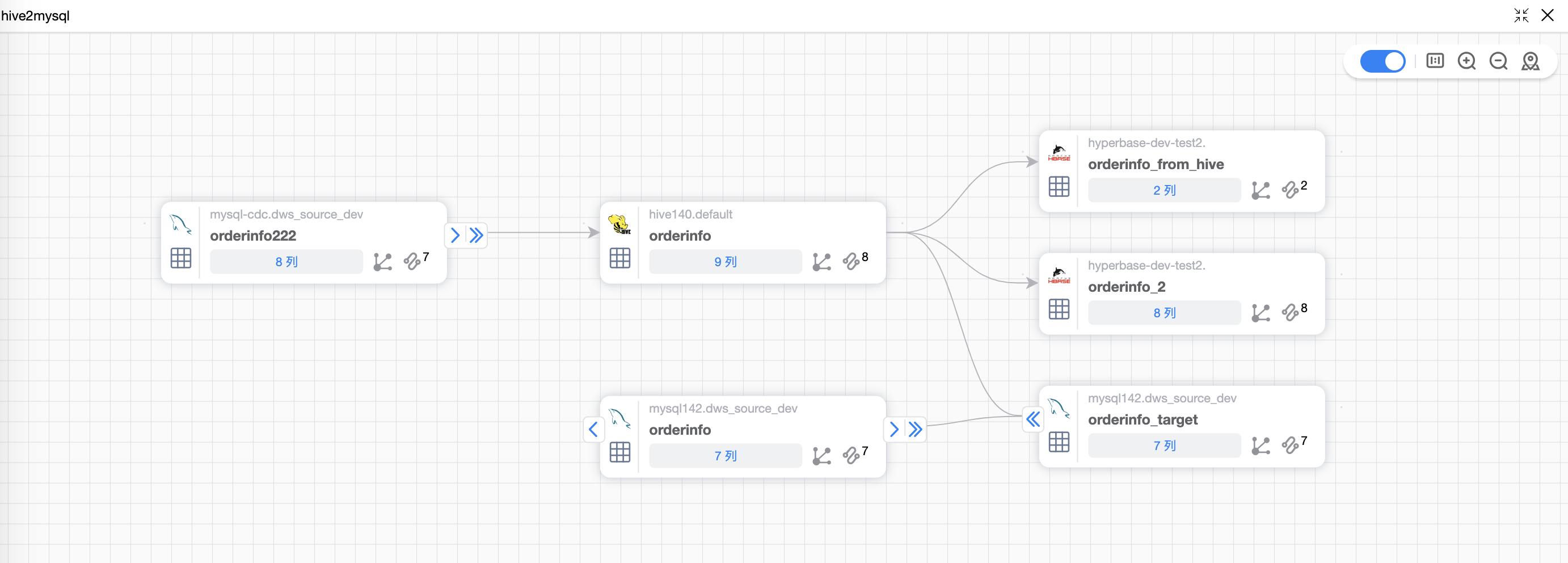

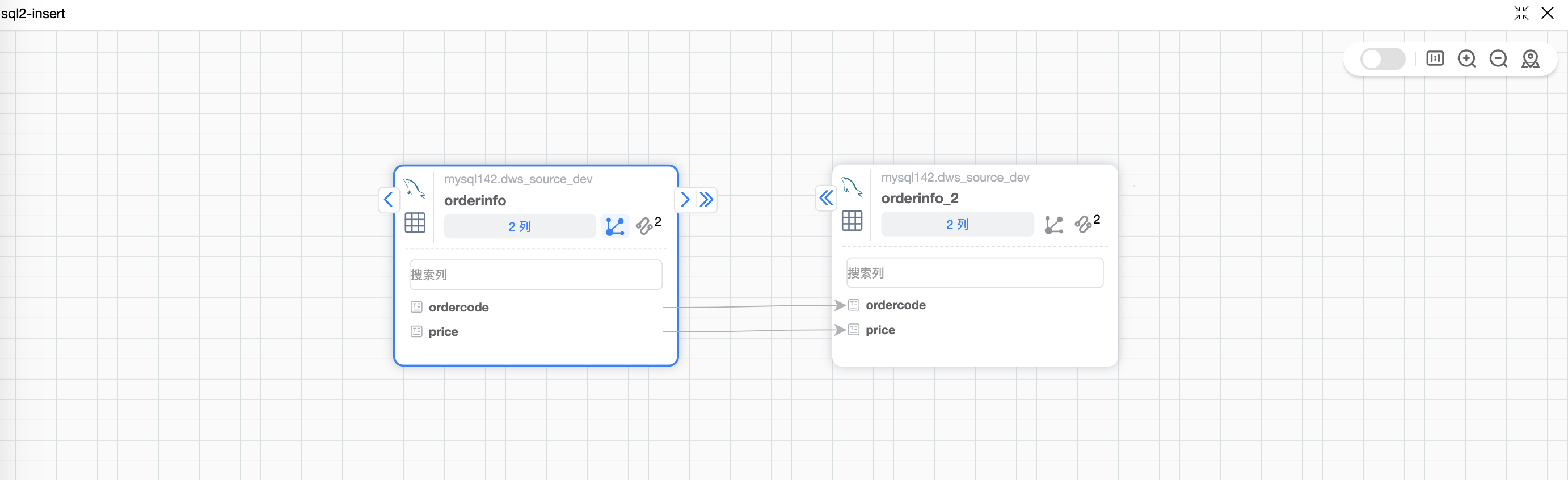

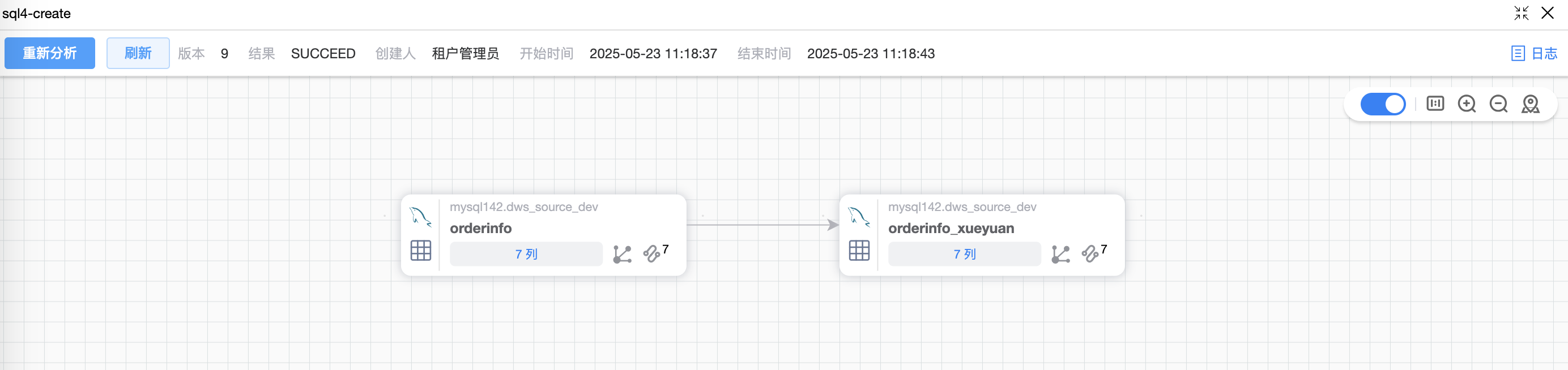

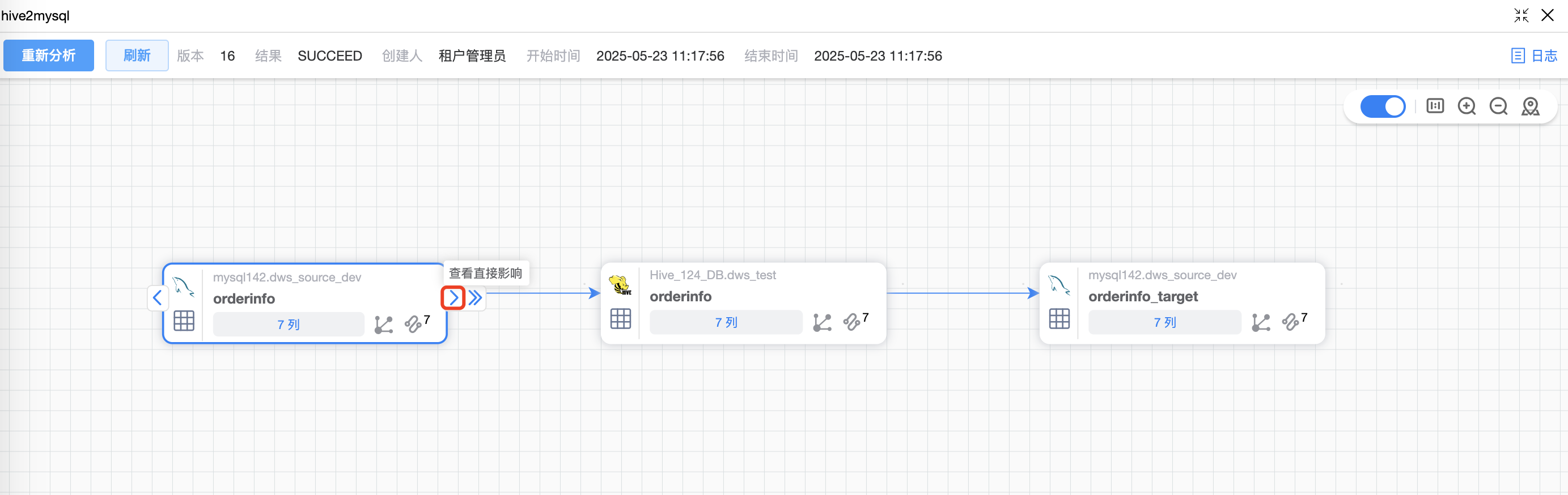

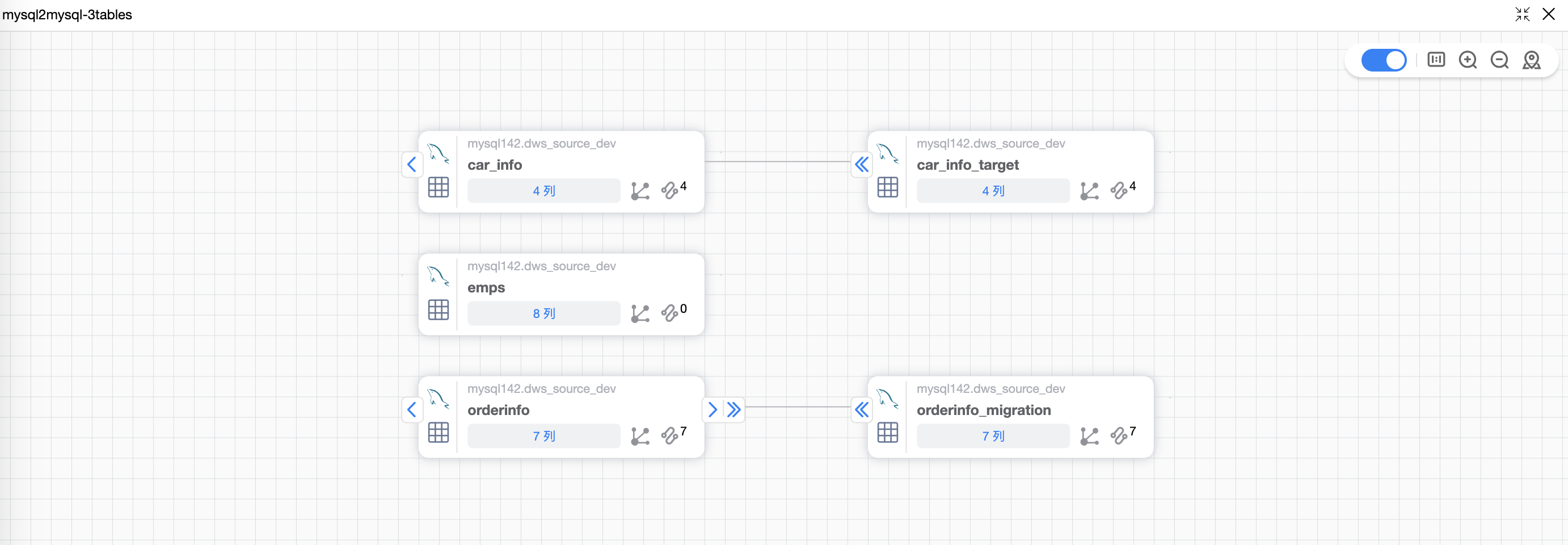

默认仅展示该作业的表血缘图，鼠标点选表后，可以根据表上的按钮查看血统、影响。

数据血缘

# 节点信息

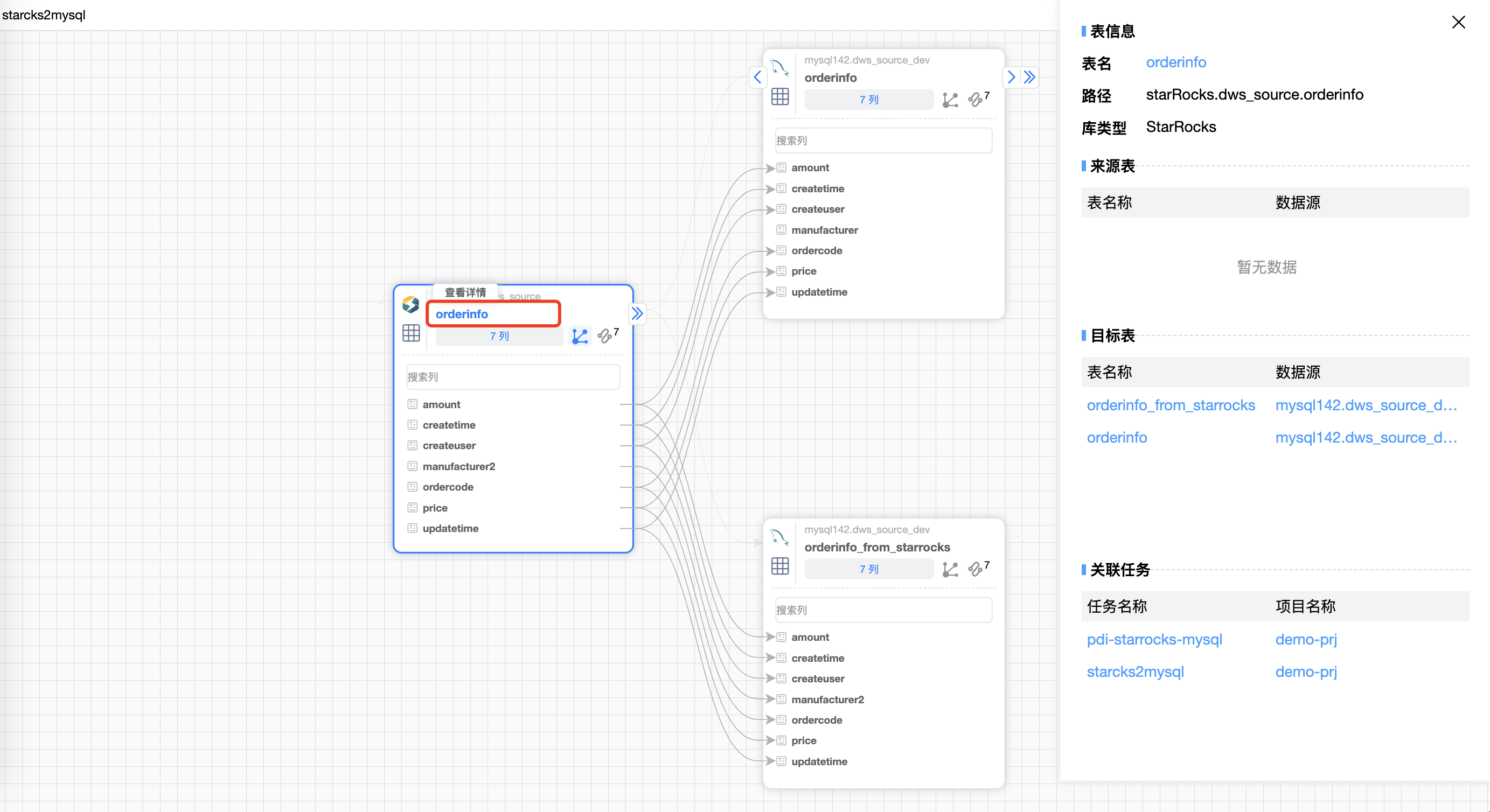

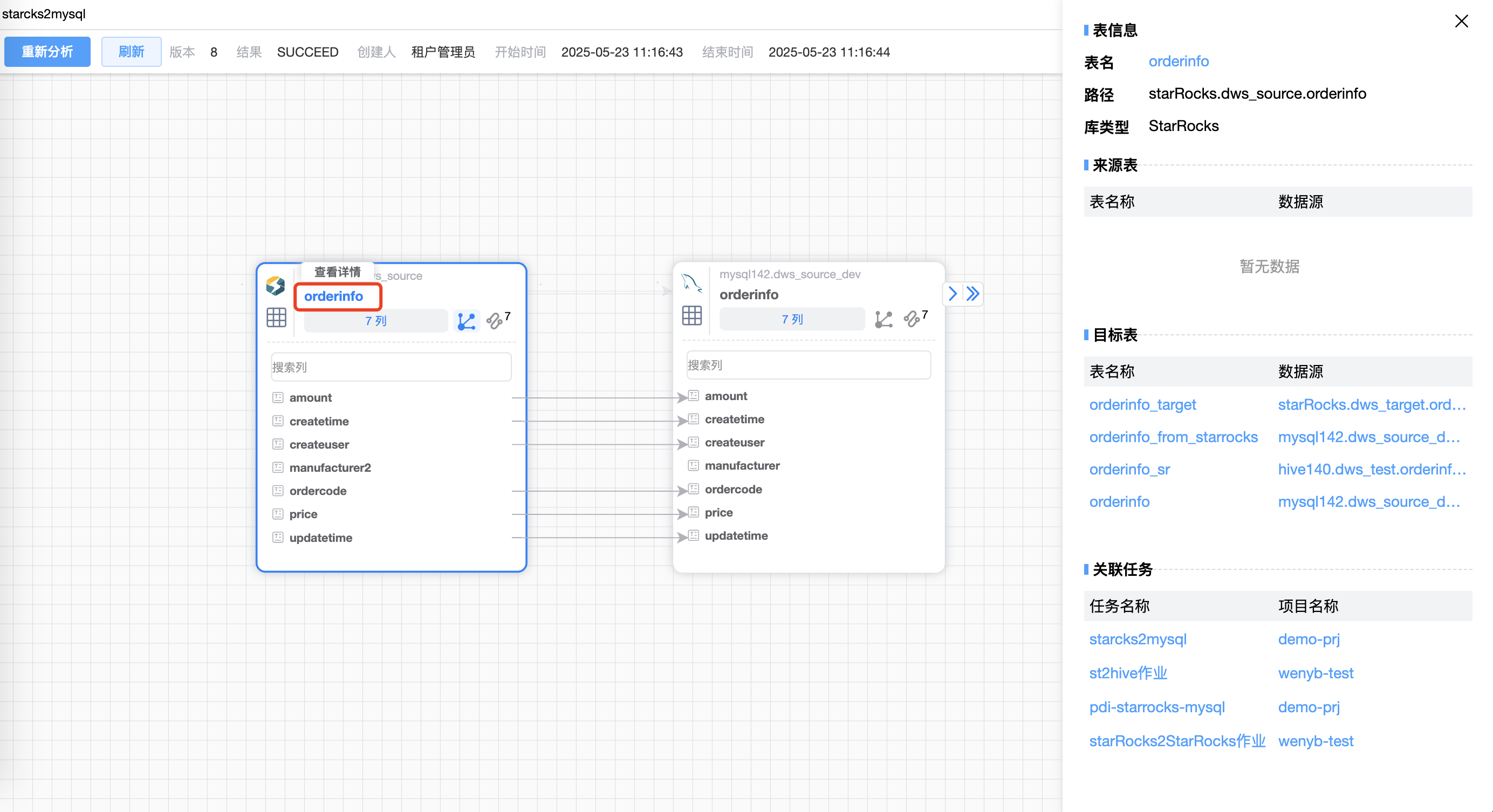

点击图上红框的“数据源”区域，右侧会显示该节点的相关信息，包括：表信息、直接上游、直接下游、关联任务。

数据血缘

# 连线操作

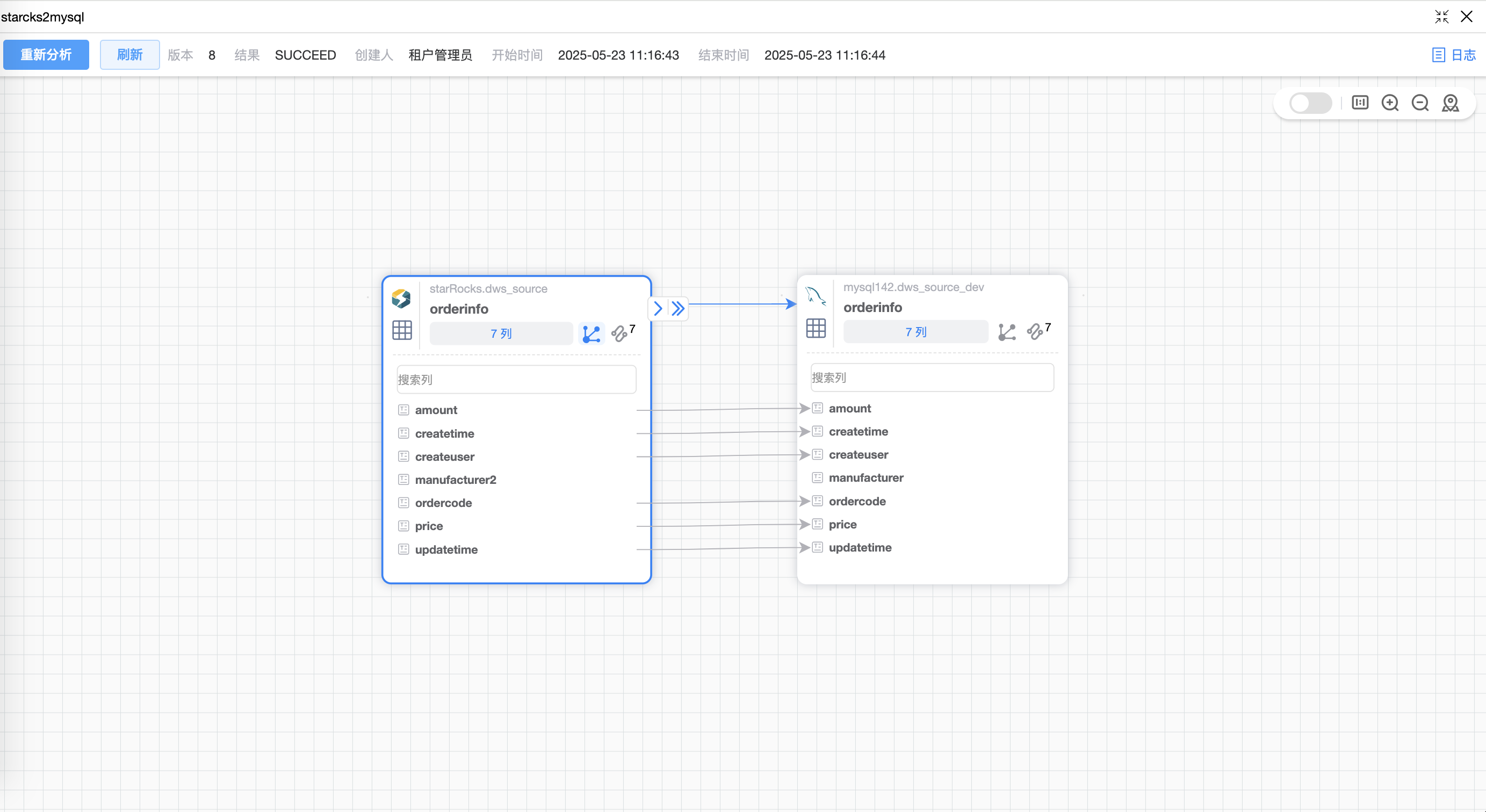

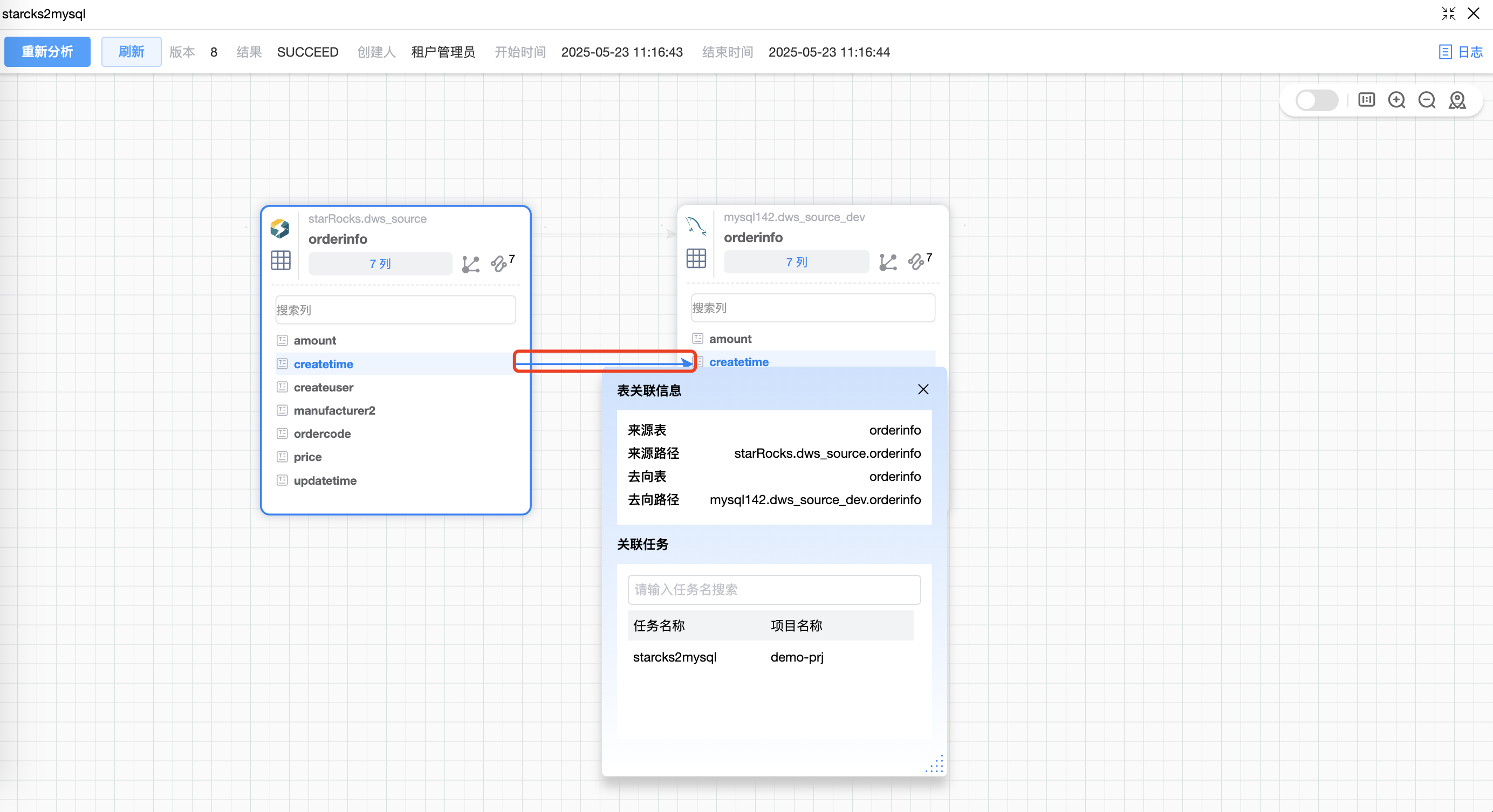

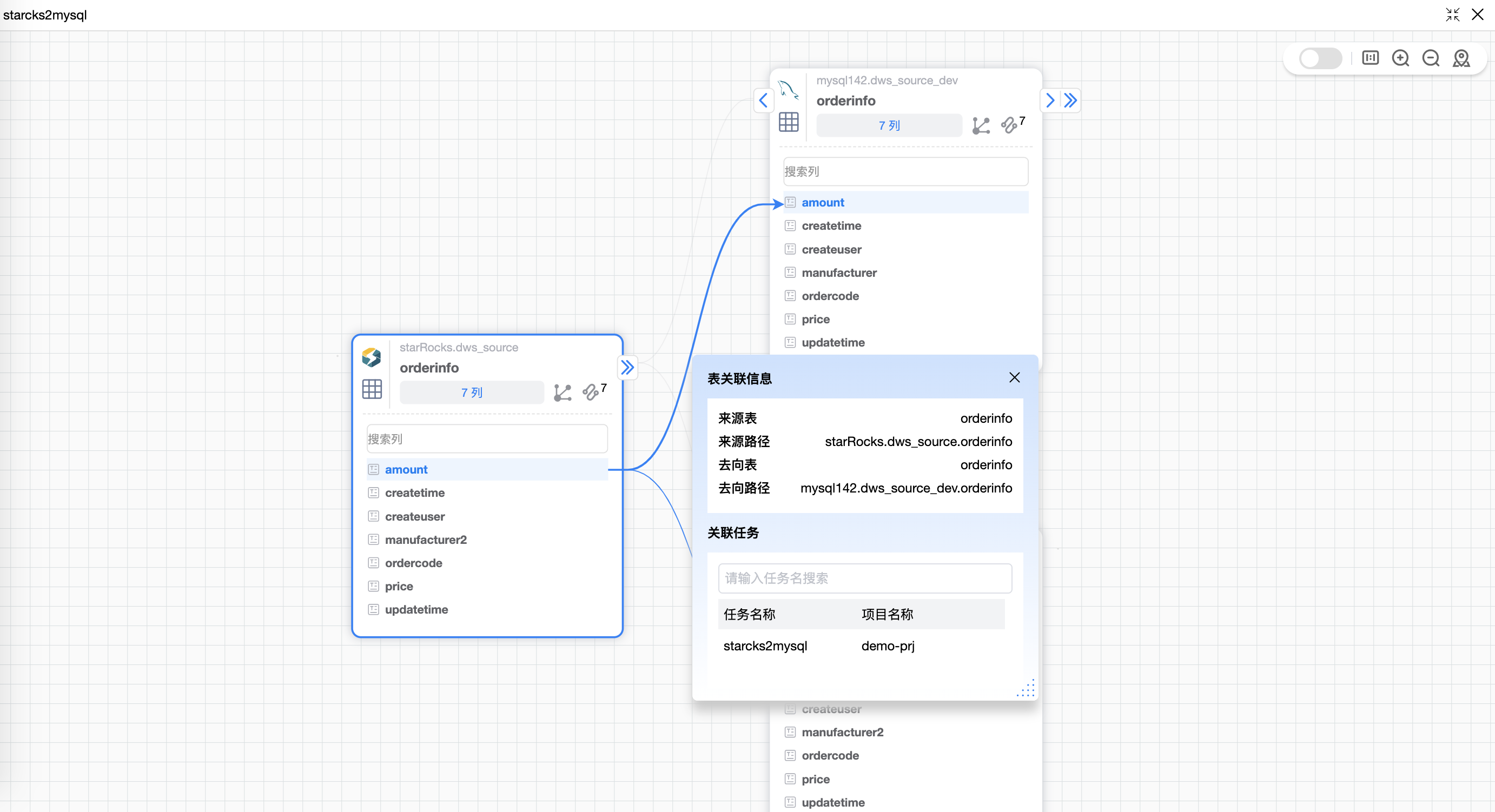

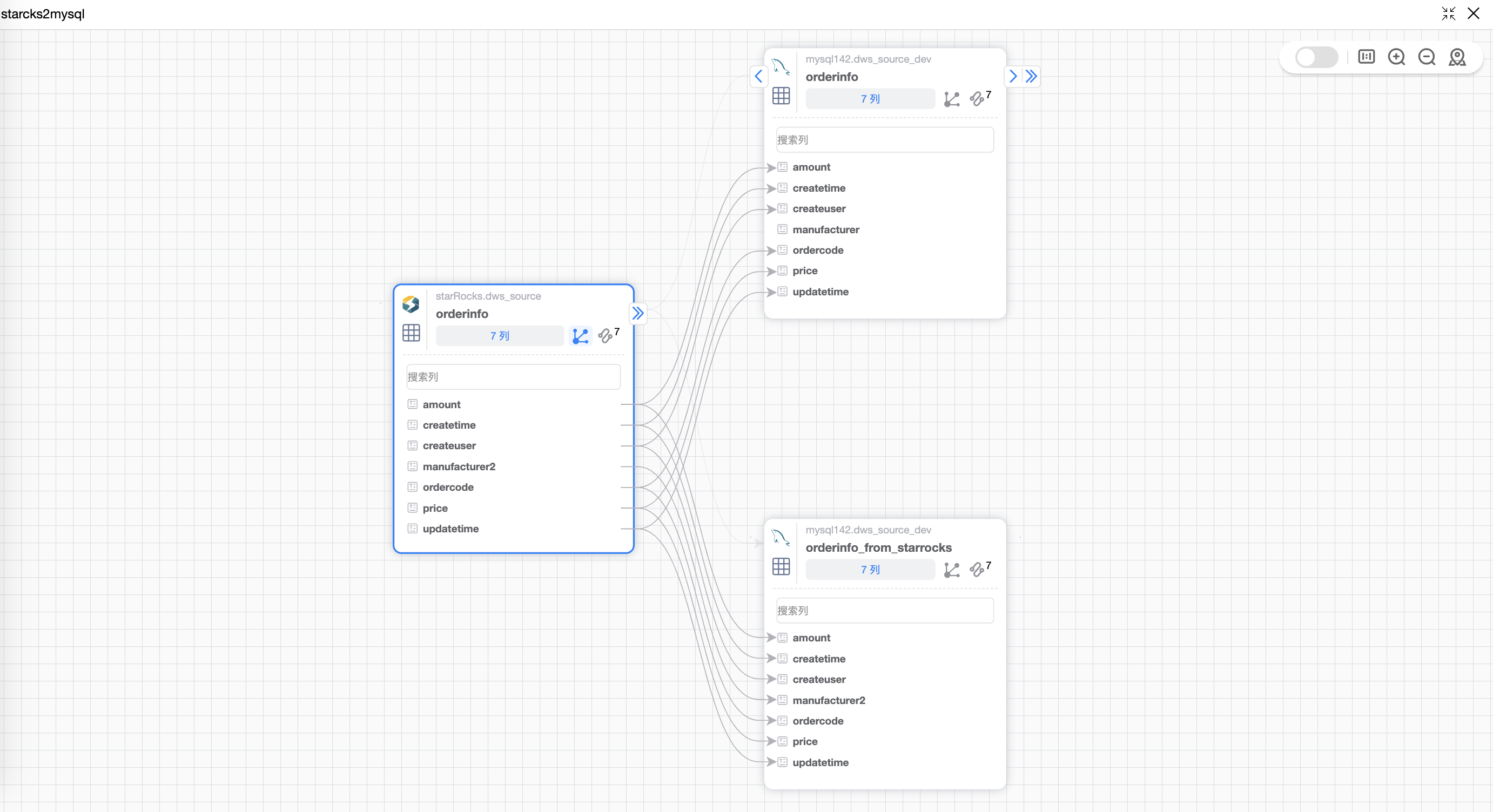

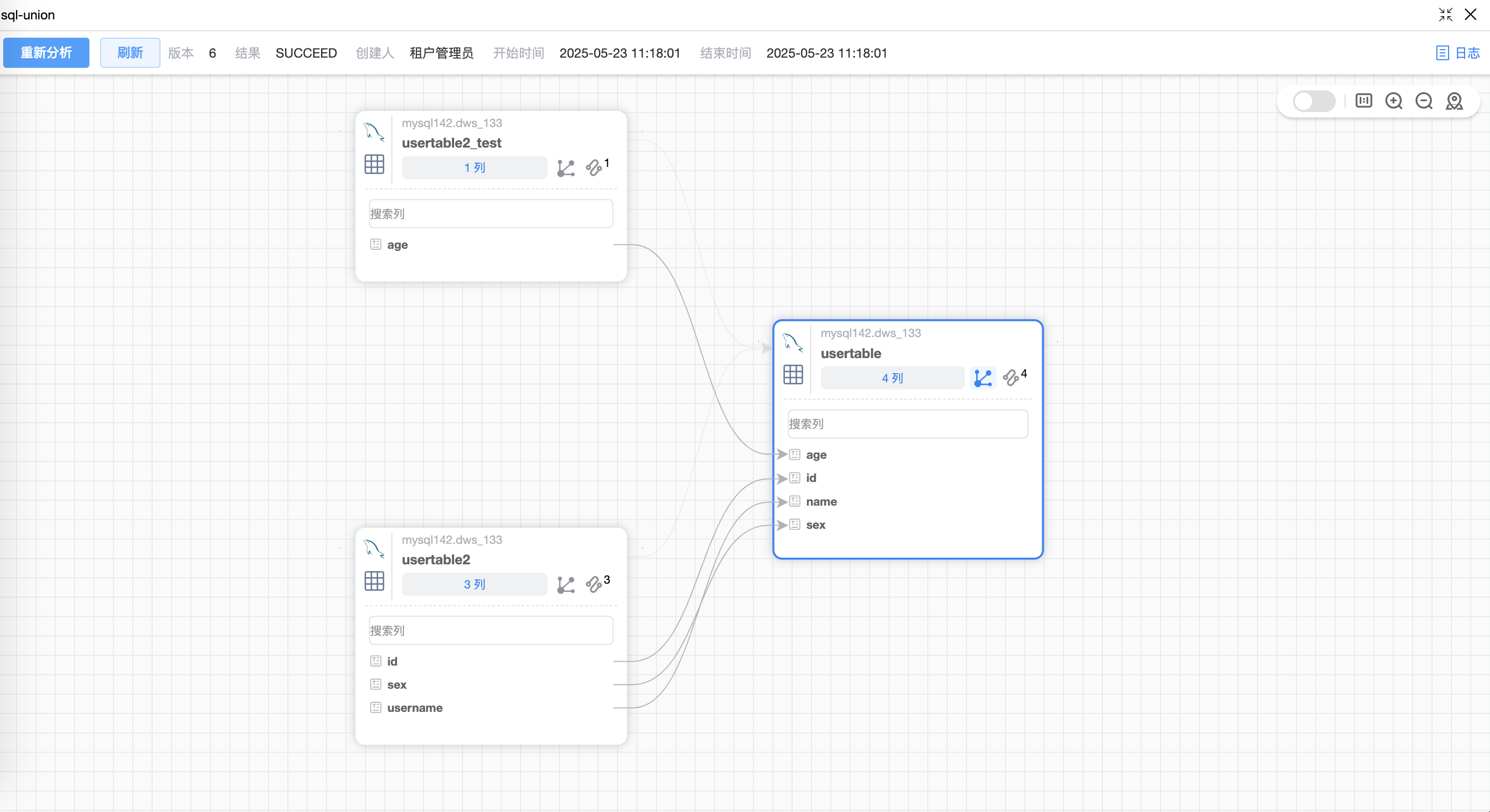

点击某个字段时，有映射关系的源表、目标表字段会着色，点击连线后的弹框显示表与表之间的数据往来，包括：来源表、来源路径、去向表、去向路径、关联作业。

点击“关联作业”可以跳转到与该表关联的其他相关作业。当关联作业较多时，可以输入关键字进行搜索、过滤。

数据血缘

操作及图形示意	说明
提交	作业开发完成并运行测试正常后，点击该按钮完成版本的提交，同时后台程序会自动进行血缘分析并记录血缘关系数据。
数据血缘	点击该按钮可以切换将界面切换至可视化数据血缘图。
<	展示当前表的直接血统表。
<<	展示当前表的全部血统表。
>	展示当前表直接会影响的表。
>>	展示当前表会影响的全部表。
+	放大数据血缘图。
-	缩小数据血缘图。
1:1	复位数据血缘图的大小，恢复 1:1 的比例。
列分页开启/关闭	表中的字段分页展示或者全部展示。默认是分页展示。
展示列级血缘	显示表中的字段且源表与目标表的字段建立映射连线。
仅展示有血缘的列	当表中只有个别字段有血缘关系，则过滤（不展示）无血缘关系的字段，仅展示有血缘关系的字段。
查看详情	显示该表的详细信息，如：来源表、来源路径、去向表、去向路径、关联作业。
